メッシュレスCFD技術による流体シミュレーション

流体力学シミュレーション（CFD）の分野では、前処理、特にメッシュ生成（Meshing）が生産性における最大のボトルネックでした。複雑な形状や交差運動する部品を含むシステムでは、高品質なメッシュ作成にプロジェクト全体の80％もの時間を費やすことがあります。メッシュレスCFD（CFD Meshless）技術の登場は、この「ボトルネック」を完全に解消し、流体の物理特性に集中できる新時代を切り開きました。

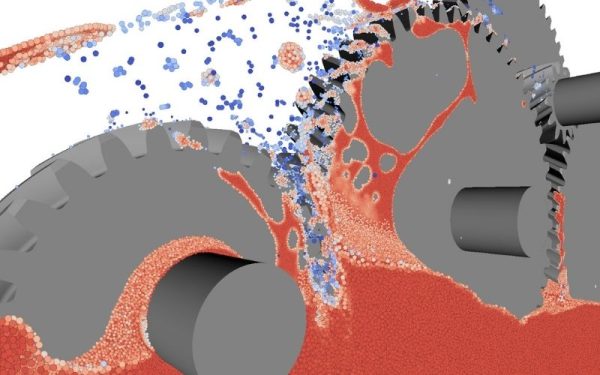

1. CFD Meshless（メッシュ不要）技術の概要

メッシュレス技術は、流体計算における従来の思考を一変させるもので、水や油の挙動評価に特に効果的です。

1.1. CFD Meshlessによる流体シミュレーションとは

CFD Meshlessは、空間定義にメッシュ（Grid/Mesh）を使用せずに解析を行う手法です。流体領域を固定要素に分割する代わりに、粒子（Particles）を用いて流体相互作用をシミュレーションします。粒子は物理法則に従って自由に移動・相互作用し、流れを視覚的かつ精密に追跡可能です。

1.2. 従来のメッシュベース法（Grid-based）と粒子法（Particle-based）の違い

最大の違いは空間管理方法にあります。従来のメッシュ法は固定グリッド（Eulerian）を用いますが、粒子法（ParticleworksのMPSなど）はラグランジュ座標系を採用します。これにより、粒子は柔軟に移動し、従来のメッシュ法では困難な大変形も自動的に追跡可能です。

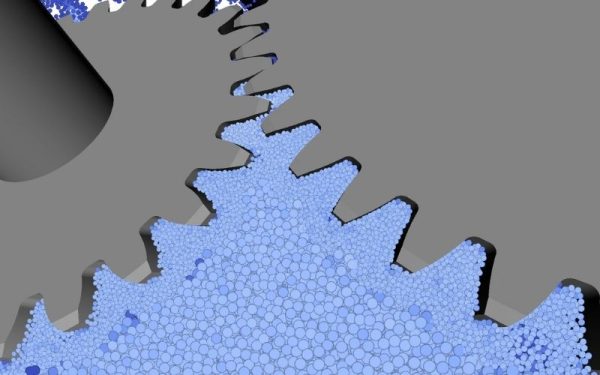

2. 従来メッシュ法CFDの課題

従来のメッシュ法は強力ですが、製品の複雑化と高速化要求には限界があります。

2.1. 前処理に最大80％の時間を費やす

従来法では、CADモデルのクリーンアップや手動メッシュ生成に数週間を要します。小さなメッシュエラーでもシミュレーション全体の失敗や収束不能を招き、企業リソースを浪費します。

2.2. 複雑形状や交差運動部品の扱いが困難

6自由度（6 DOF）部品のような歯車の噛み合いでは、メッシュを再構築（Remeshing）する必要があり、リソースを消費し誤差が生じやすくなります。CFD Meshlessでは、部品は自由に粒子層を通過でき、メッシュ構造維持を気にする必要がありません。

2.3. 自由表面（Free-surface）や飛び散り（Splashing）のシミュレーションが困難

歯車内の油飛びやタンク内の水溢れなどは従来メッシュ法で再現が非常に難しいですが、CFD Meshlessは粒子位置で境界を定義するため、飛沫や波の現象を忠実に再現可能です。

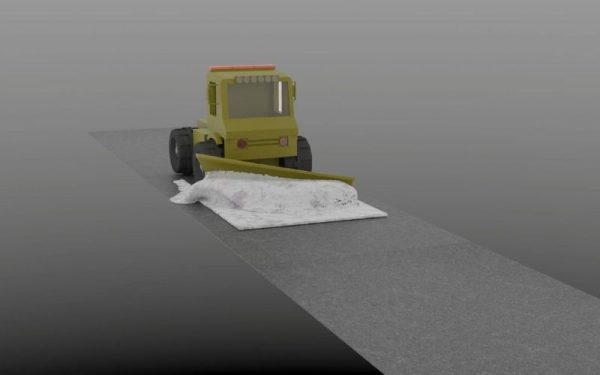

3. CFD Meshless技術のメリット

3.1. メッシュ作成工程を完全に排除：CADデータを直接取り込み

STL、OBJ、NASTRANなどのCADデータを直接取り込み可能です。複雑なメッシュ作成は不要で、粒子解像度を設定し境界条件を指定するだけで、準備時間を数週間から数時間に短縮できます。

3.2. 大変形や高粘度流体の優れた処理能力

Particleworksは、食品、セメント、接着剤、洗剤など高粘度流体のシミュレーションに対応。自由表面追跡により飛び散り現象を簡単かつ直感的に解析可能です。

3.3. 流体－構造連成（FSI）のシミュレーションが容易

力やトルク（例：攪拌損失）を自動抽出可能。熱伝導・対流の計算により、流体と接触する機械部品の温度予測も正確に行えます。

4. SDE TechのParticleworks：最先端メッシュレスCFDソフト

Particleworksは直感的なUIで、統合環境内で全シミュレーションプロセスを処理可能です。

4.1. 先進MPS（Moving Particle Simulation）法の力

Particleworksは非圧縮流体をMPS法で解決。高速3Dグラフィック表示により数百万粒子を滑らかに描画し、パラメータ調整が容易です。

4.2. GPUマルチコア（NVIDIA CUDA）による超高速計算

NVIDIA CUDA対応GPUでデスクトップPC上でも高速計算が可能。スーパーコンピュータ並みの性能を持ち、企業のハードウェア投資を大幅に削減します。

4.3. 4ステップの最適シミュレーションワークフロー

1. Modeling：CADデータ取り込みと粒子解像度設定
2. Condition Settings：物理特性と運動設定
3. Simulation：計算実行（リアルタイム結果表示対応）
4. Post-Processing：データ可視化、動画・詳細レポート出力

5. Particleworksの産業応用

5.1. 自動車・バイク産業：潤滑と電動モーター冷却

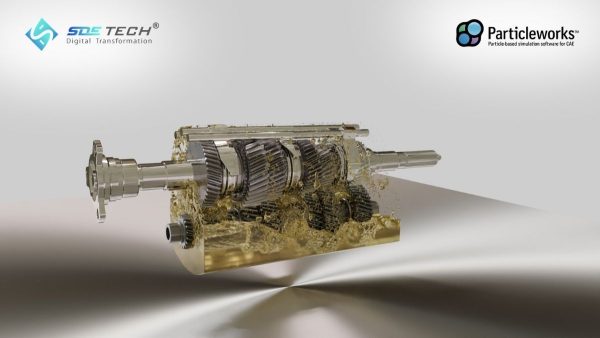

• ギア潤滑：油飛び解析と強制潤滑で伝動効率最適化

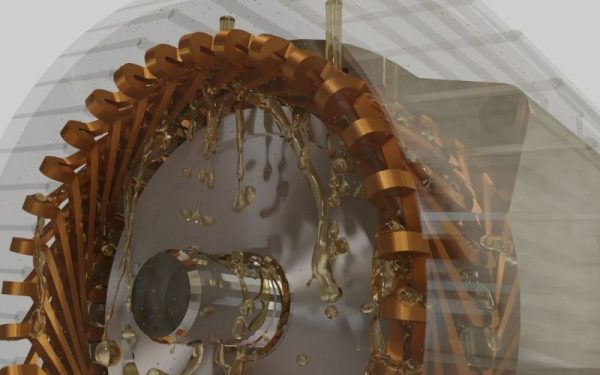

• Eモーター冷却：巻線温度と冷却油温度予測

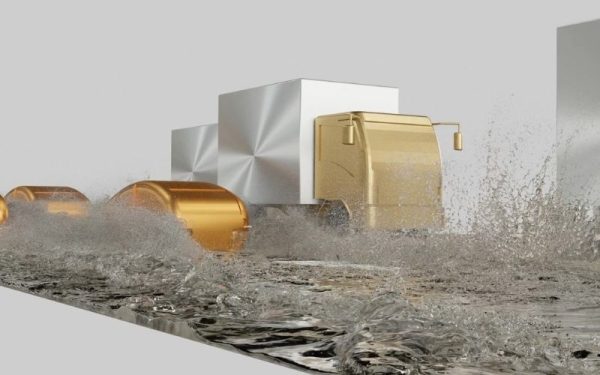

• 渡水（Wading）：水・泥・雪との相互作用、空力影響解析

5.2. 製造・消費財産業：高粘度流体と混合工程

• 混合（Mixing）：高粘度液体の攪拌効率評価
• 充填・包装：化粧品・医薬品の流れをシミュレーションし廃棄削減

6. CFD Meshless流体シミュレーションのFAQ

6.1. 精度は従来CFDに匹敵するか？

自由表面や飛び散りでは、Meshlessの方が実測に近い結果を得やすいです。力やトルク自動計算により高精度を保証します。

6.2. ハードウェア要求は高いか？

GPU最適化により、高価なサーバなしでNVIDIA GPU搭載ワークステーションで大規模解析が可能です。

6.3. Particleworksで空気流もシミュレーション可能か？

可能です。内蔵空気流ソルバー（Internal airflow solver）で基本的な気液相互作用を解析できます。

6.4. 技術者がParticleworksに慣れるまでどのくらい？

メッシュ不要・直感UIにより、CAE技術者は短時間で基本シミュレーションを開始可能。企業の教育コストを大幅に削減できます。

メッシュレスCFDによる流体シミュレーションは、製品研究開発における限界を打破する革新的ソリューションです。Particleworksと共に、SDE Techは製造工程最適化、試験コスト削減、技術力向上をサポートします。

メッシュ作成を排除し、生産性を最大化する準備はできましたか？
今すぐSDE Techにお問い合わせいただき、Particleworksの実践デモを体験してください！
