電気自動車（EV）および自動運転車の時代において、性能と安全性の最適化はOEMにとって最優先事項です。自動車分野におけるCFDシミュレーションは、複雑な流体現象を正確に予測すると同時に、従来の実験では迅速に実現が難しい設計アイデアの具現化を支援する上で、重要な役割を果たします。
1. 自動車工学におけるCFDシミュレーションの概要
Computational Fluid Dynamics（CFD：数値流体力学）は、アルゴリズムと数値解析を用いて流体（液体や気体）の挙動をシミュレーションする手法です。自動車分野では、CFDを用いて車体と空気の相互作用、車底部と水の流れ、燃料や潤滑油の機械系統内の流れを解析することが可能です。
CFDは、実測が困難な位置での圧力、速度、温度などの正確なデータを提供できるため、エンジニアが効率的に設計を最適化するうえで非常に重要です。
1.1. 実車実験からデジタルツイン（Digital Twin）への移行
かつては空力評価のため、メーカーは風洞実験や実車走行試験を高額なコストで実施していました。現在では、デジタルツイン（Digital Twin）が従来手法に代わる傾向にあります。
車両の完全なデジタルコピーを作成することで、エンジニアは仮想環境で数千のシナリオをシミュレーションでき、コンセプト段階で設計ミスを検出し、大量生産時の金型変更リスクを低減できます。これにより、大きな財務損失の原因を抑制できます。
1.2. CFDの利点：風洞コスト削減とR&D期間短縮
標準的な風洞システムの運用には、1時間あたり数千ドルの費用がかかります。一方、自動車分野でのCFDシミュレーションへの投資は、以下を可能にします：
- 物理プロトタイプの削減：仮想検証で合格した設計のみを実車生産に進めることができます。
- 製品開発サイクルの短縮（R&D）：高性能計算システム上で24時間・連続稼働可能なため、競合よりも早く市場投入できます。
- マルチ目標最適化：CFDにより、空力性能と冷却効率を同時に最適化でき、物理実験では困難な統合的改善が可能です。

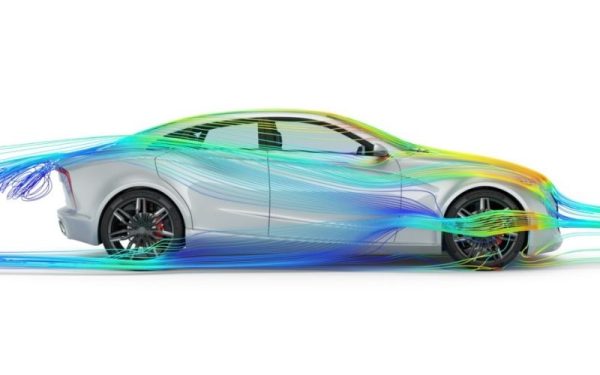

2. 自動車におけるCFDシミュレーションの主要応用
CFDの応用は、現代の自動車の外装から複雑な内部構造まで、ほぼすべての部位に及びます。
空力音解析（Aeroacoustics）：乱流の流れをシミュレーションして、Aピラー、ミラー、ドア隙間から発生する風切り音の原因を特定し、高速走行時の騒音低減のための設計改善に活用します。
外装空力の最適化（Cd）：CFDは車両前方の圧力分布、後方の渦（ウェイク）、車底部の流れを解析し、ミラー、エアインテーク、スポイラーの設計を最適化して空気抵抗を低減し、走行性能を向上させます。
エンジン熱管理（Thermal Management）：ラジエーターを通る空気の流れやエンジンルーム内の温度分布をシミュレーションし、ECUやバッテリーなど熱に敏感な部品の過熱を防ぎます。
キャビン空調システム（HVAC）のシミュレーション：吹き出し口からの気流、ガラスからの放射熱、乗員からの発熱を解析し、低消費電力で快適な室内温度環境を実現します。

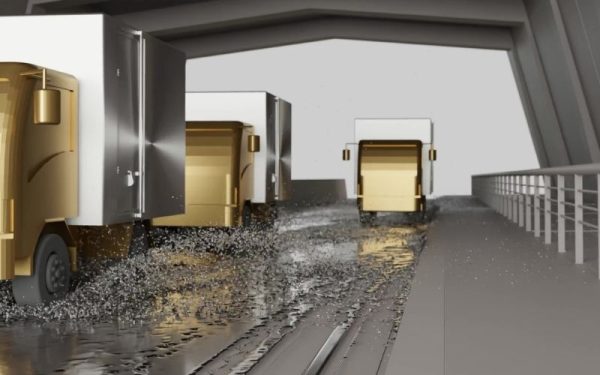

3. メッシュレス法による浸水・飛沫シミュレーション
これは、自動車分野のCFDシミュレーションにおける高度かつ挑戦的な領域であり、従来のメッシュ分割法では解析が難しいケースです。
3.1. 浸水（Wading）と車底部への流体影響の解析
車両が水たまりを通過する際、水がエアインテークに侵入したり、車底部のセンサーを損傷させる可能性があります。浸水シミュレーションでは、液相と気相の複雑な相互作用を計算する必要があります。メッシュレス法を用いることで、水位や波の力が車両構造に与える影響を正確に追跡でき、エンジニアはアンダーガード設計の最適化をより効果的に行えます。
3.2. フロントガラス・センサーへの泥水・雨水飛散（Soiling）のシミュレーション
飛散現象（Soiling）は、フロントガラスの汚れやADASセンサー（レーダー、LiDAR）の視界遮断を引き起こします。特に粒子ベース技術を用いた自動車CFDシミュレーションにより、悪天候下での水滴や泥の飛行軌道を予測可能です。これにより、エンジニアはセンサー設置位置を最適化し、信号干渉を低減し、安全性を向上させることができます。

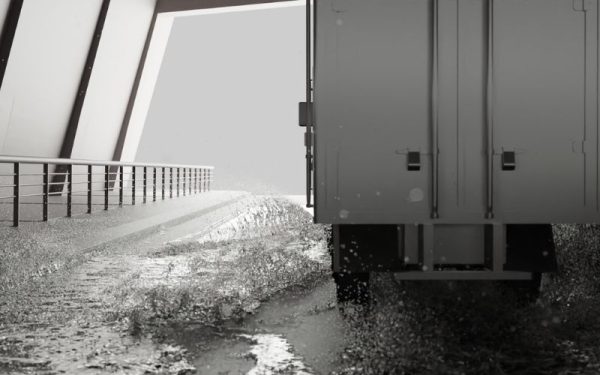

4. 駆動系の安全性と性能の検証
CFDの力は車体だけでなく、コアとなる駆動系システムにも深く作用します。
4.1. ギアボックス内の潤滑・冷却流体シミュレーション（Gearbox lubrication）
ギアボックス内の潤滑油の分布が不均一だと、ギア焼き付きや油の攪拌抵抗によるエネルギー損失が発生します。CFDにより、回転速度に応じたギアへの油の飛び方を観察でき、すべての摩擦部が十分に潤滑され、熱が適切に放散されることを確認できます。
4.2. 吸排気システム内の圧力分布と流れ解析
エンジン性能は吸排気系の通気性に大きく依存します。CFDは、吸気マニホールド形状を最適化して燃焼室内で空気を均一に旋回させ、排気システム内の逆圧（Back pressure）を低減することで、エンジン出力を向上させつつ排出ガスを削減します。
4.3. ブレーキ熱管理と冷却最適化
連続急ブレーキ時、ブレーキディスク温度は数百度に達し、ブレーキフェード（Brake fade）を引き起こすことがあります。自動車CFDシミュレーションは、ブレーキディスクの冷却溝やフロントバンパーからブレーキユニットへの導風管の設計を支援し、車両の安全性を確保します。

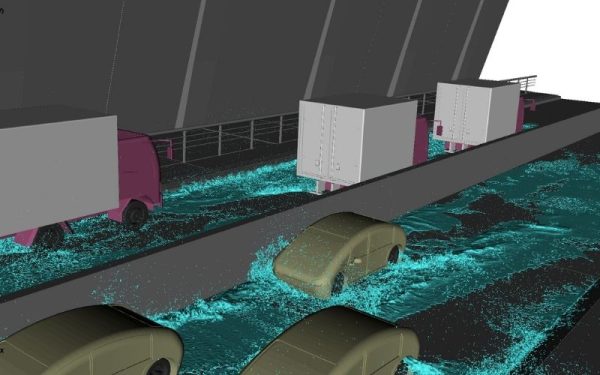

5. 先進的CFDソフトウェアエコシステム
SDE Techは、世界トップクラスのソフトウェア開発者から最先端のシミュレーションソリューションを提供する戦略的パートナーです。
5.1. Simcenter STAR-CCM+：包括的マルチフィジックスシミュレーション
Simcenter STAR-CCM+は、自動車分野のCFDシミュレーションにおける主要ソフトウェアの一つです。最大の強みは、空力、熱伝達、音響空力など、1つの環境でマルチフィジックスを統合できる点にあります。
5.2. Particleworks：複雑流体問題向けのメッシュレス流体シミュレーション
ギアボックス内の油の撹拌や水たまり走行のように、流体の自由運動が絡む問題に対して、Particleworksは不可欠な選択肢です。MPS法を用いて、流体-固体相互作用をスムーズかつ直感的に処理でき、従来のメッシュ分割型ソフトで発生しやすい収束問題（Convergence）を回避します。
5.3. CFDシミュレーションとVI-grade仮想運転環境の統合
静的CFDに加え、VI-gradeのドライビングシミュレーターにシミュレーション結果を統合することで、操縦者は風力の影響や水没路面条件を仮想環境内で直接体感できます。これが、現代における設計検証の最先端手法です。

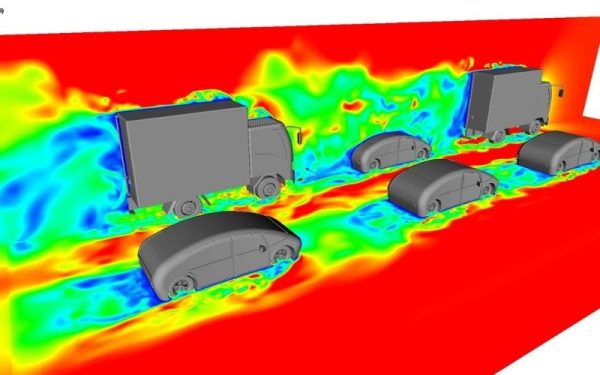

6. 企業向けに適切なCFDシミュレーションソリューションを選択する基準
CFDシステムへの投資には、技術面と経済面の両方で慎重な検討が必要です。
6.1. CADデータ互換性とソルバー速度（Solver speed
優れたCFDソフトウェアは、NX、CATIA、Solid Edgeなどの複雑なCAD形式を直接読み込み、データを失うことなく処理できる必要があります。さらに重要なのは、ソルバーアルゴリズムがハードウェアの性能を最大限に活用できるよう最適化されており、高精度かつ迅速な結果を提供することです。
6.2. ハードウェアインフラ要件（HPC/クラウドコンピューティング）
自動車分野のCFDシミュレーションでは、数百万～数十億のメッシュまたは粒子が必要となることが多いため、企業は高性能コンピュータ（HPC）を導入するか、柔軟なクラウドコンピューティングソリューションを活用する必要があります。SDE Techは、ソフトウェアが最も効率的に動作するよう、最適なハードウェア構成のコンサルティングもサポートします。
7. 自動車分野におけるCFDシミュレーションに関するよくある質問
7.1. シミュレーション結果の精度は実験値と比べてどの程度か？
現在、先進的な乱流モデル（Turbulence models）と高性能な計算能力により、CFDシミュレーションと風洞実験の誤差は通常1〜3％程度に収まります。シミュレーション結果は、設計承認のための法的・技術的根拠として十分に活用可能です。
7.2. 企業はいつメッシュレスシミュレーションに投資すべきか？
液体の飛散、ギアボックスの潤滑、または複雑な機構運動を伴う課題を頻繁に扱い、メッシュ分割法では準備に時間がかかりすぎる場合、Particleworksへの投資を検討すべきタイミングです。
7.3. 高度なCFDシステムの導入コストはどのくらいか？
コストは、プロジェクト規模、ユーザー数、課題の複雑さによって異なります。しかし、製品不良のリスクや風洞試験のレンタル費用と比べると、自動車分野におけるCFDシミュレーションシステムへの投資は、最初の数プロジェクトで高いROIをもたらすことが多いです。
自動車分野におけるCFDシミュレーションは、もはや贅沢な選択肢ではなく、企業が競争力を維持し、持続的に成長するための必須要件となっています。Simcenter STAR-CCM+やParticleworksなどのツールを効果的に活用することで、ベトナムの自動車メーカーは世界市場での競争力を向上させることができます。
SDE Techは、最適なシミュレーションソリューションを提供し、コンサルティング、トレーニングから運用導入まで伴走いたします。デジタル変革を開始し、製品品質を向上させるために、ぜひご連絡ください。
