スマート製造の時代において、大規模な設計図面を扱うには相応のソフトウェア基盤が求められます。しかし、どの部門も見積もりやデータ参照のためだけに高価なCATIAフルライセンスを導入する必要はありません。本記事では、CATIAファイルを効率的に閲覧できるプロフェッショナルソフトウェア「3DViewStation」をご紹介します。企業のコスト最適化と受注処理の大幅な高速化を実現するソリューションです。

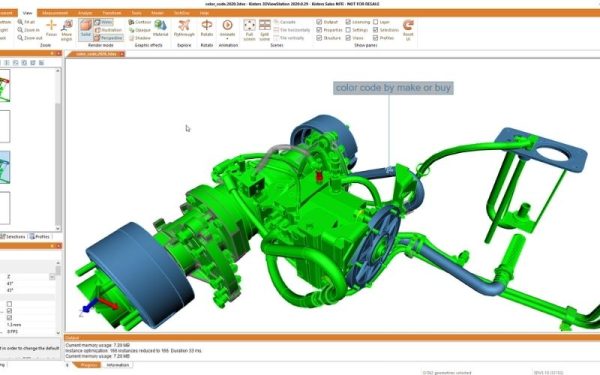

1. CATIAファイル形式についての理解（.CATPart、.CATProduct）
CATIA（Computer-Aided Three-dimensional Interactive Application）は、機械・電子設計分野の「王者」とも言えるソフトウェアです。その複雑さと高精度ゆえに、CATIAのファイル形式には独自の特徴があり、一般的な3D CATIAビューアでは完全に扱うことが難しい場合があります。
1.1. CATIAファイルとは何か、なぜ自動車や航空業界で普及しているのか
CATIAはDassault Systèmesによって開発され、重工業向けの主要な設計プラットフォームです。自動車や航空機の大手企業がCATIAを選ぶ理由は、複雑なサーフェス（面）を扱える能力と、数十万部品に及ぶ大規模アセンブリを管理できる点にあります。受け取ったCATIAファイルは、製品の「魂」が詰まった技術データパッケージと言えます。
1.2. .CATPart（単一部品）と.CATProduct（アセンブリ）の違い
- .CATPart: 単一部品の形状データを含むファイル。設計パラメータ、モデリング履歴、材質情報などが格納されています。
- .CATProduct: アセンブリの関係性を管理する「総合ファイル」。個々の部品の形状データは含まず、.CATPartファイルのパスや空間上の配置情報のみを保持します。そのため、関連する子ファイルが揃っていない.CATProductファイルは正しく表示されません。
1.3. PMI（Product and Manufacturing Information）の重要性
PMIデータは、3Dモデルに直接付随する非常に重要な情報です（通常、3Dアノテーションと呼ばれます）。
2. CATIA図面を受け取る際の企業の課題
ベトナムの多くのサプライヤー企業は、CATIAを使用する取引先から受け取るデータの処理において、コストや運用面で大きな悩みを抱えています。
2.1. 「閲覧と見積もり」のためだけにCATIAライセンスを導入する高額コスト
正規CATIAライセンスは数千～数万米ドルに上ります。購買部門や見積もり担当者にこのような高額なCADソフトを配備することは、財務上の大きな無駄になります。企業には、設計ではなく閲覧専用のツールが求められます。
2.2. 弱いPC構成では、数千部品のアセンブリファイルを開くとフリーズや停止が発生
CATIAは大量のRAMとGPUリソースを消費します。自動車のシャーシや航空機の胴体など、大規模アセンブリを重いCADソフトで開こうとすると、オフィスPCは頻繁にフリーズし、顧客対応のスピードが低下します。
2.3. 無料のWebコンバータ使用によるライセンスデータ漏えいリスク
ファイルをすぐに閲覧したいがために、従業員が顧客図面を無料のオンライン変換サイトにアップロードすることがあります。これは重大なセキュリティリスクです。これらのデータは第三者のサーバーに保存される可能性があり、NDA（秘密保持契約）違反となり、企業の信用を損なう恐れがあります。

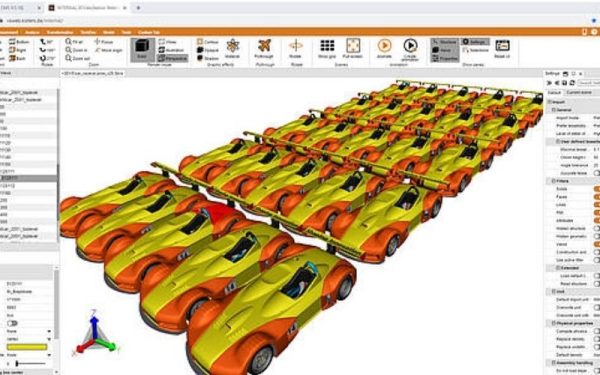

3. プロフェッショナルなCATIAファイルビューアに必須の機能
CATIAの代替として検証作業を完全に行うには、ビューアツールは以下の厳しい基準を満たす必要があります。
3.1. 高精度な計測機能（Measure）
ソフトウェアは、穴の中心間距離や平面間の角度、部品の体積や重量など、あらゆる寸法を測定できる必要があります。精度はミクロン単位で、材料見積もりや加工計画に対応できるレベルであることが求められます。
3.2. 技術解析機能（Technical Analysis）
- 断面表示（Cross-section）: モデルをスライスして内部構造を確認。
- ドラフト角（Draft angle）: 金型設計では、型抜きの容易さを確認するために重要。

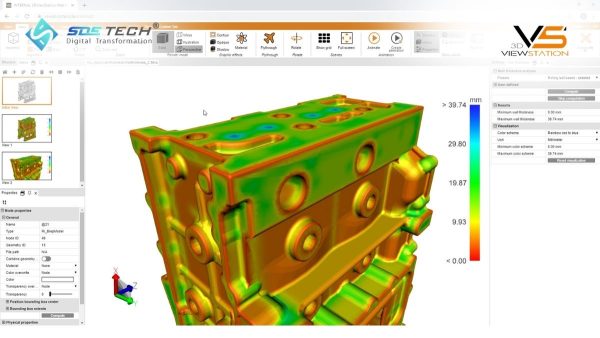

- 壁厚（Wall thickness）: 薄すぎる箇所を検出し、鋳造や3Dプリントでの欠陥リスクを回避。
3.3. 3Dモデル比較（3D Compare）
作業中、顧客から更新版（Rev A、Rev Bなど）が送られてくることがあります。3D Compare機能により、二つのモデルを重ねて変更箇所を色分け表示でき、技術者は顧客がどの部分を修正したかすぐに把握し、見積もりを迅速に調整できます。
3.4. 中間フォーマットへの出力機能（Export）
ビューアであっても「橋渡し」の役割が求められます。STEP、IGES、Parasolidなどの形式にエクスポートできることで、他のCADソフトや加工用システムとのデータ連携が可能になります。ưng nó cần đóng vai trò là “cầu nối”. Khả năng xuất file sang STEP, IGES hoặc Parasolid giúp bộ phận CAM có thể đưa vào các phần mềm như Mastercam, NX để lập trình CNC mà không gặp lỗi bề mặt.

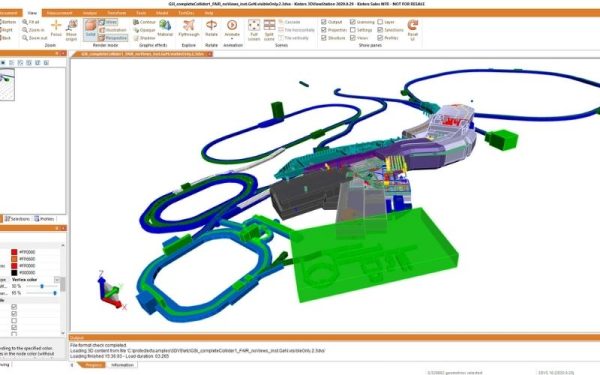

4. 3DViewStation – SDE Techが提供する究極のCATIAファイルビューア
迅速・高性能・コスト効率の3拍子が揃ったソリューションをお探しなら、Kisters 3DViewStationが最適です。ベトナムでは、SDE Techが公式ディストリビューターとして提供しています。
4.1. Kisters 3DViewStationとは？
これは独立型のマルチCADビューアで、他の設計ソフトウェアに依存しません。CATIA、NX、Creo、SolidWorksなどを含む60以上の3D/2Dファイル形式に対応しており、最も大容量のファイルも扱えます。
4.2. 高速なファイル読み込み
3DViewStationは軽量な独自フォーマットを採用しており、10GBのCATIAアセンブリも数秒で読み込み・3D回転が可能です。従来のCADソフトで必要だった15〜30分の待機時間は不要です。
4.3. CATIA V4、V5、V6のネイティブファイルを直接読み込み
中間変換は不要です。.CATPartや.CATProductを3DViewStationにドラッグ＆ドロップするだけで、ジオメトリデータが即座に100％正確に表示されます。
4.4. アセンブリツリー構造とPMIデータを完全保持
3DViewStationの強みは正確なアセンブリツリー表示です。個々のパーツの表示/非表示、材質プロパティの確認、設計者が付加したPMI寸法情報もすべて閲覧可能です。
4.5. 柔軟なマルチプラットフォーム対応
3DViewStationはデスクトップだけでなく、SDE Techは以下のバージョンも提供しています：

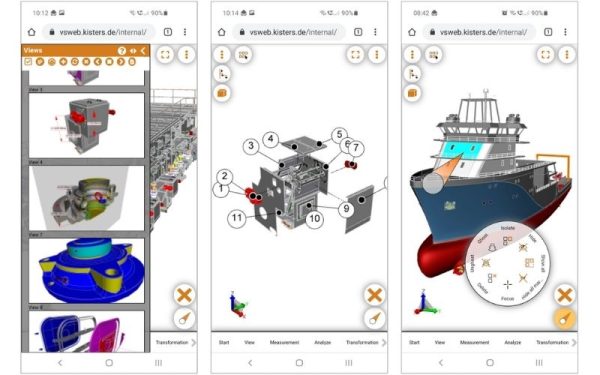

- WebViewer: ブラウザ上で直接表示、インストール不要
- VR Edition: VR空間で3Dモデルを体験し、大規模アセンブリの適合性を確認可能
5. 3DViewStationを活用した迅速な重量算出と見積もりプロセス
3DViewStationで作業効率を最大化する見積りエンジニアの手順をご紹介します：
ステップ 1: ファイル受け取りとオープン
.CATProductファイルを瞬時に開き、フリーズの心配なしでパートナーから受け取ったデータを確認。
ステップ 2: 粗材の重量計算
Bounding Box機能を使用して部品の最大外形サイズを特定。材料の密度と組み合わせて、必要な粗材の重量を算出。
ステップ 3: マークアップとフィードバック
Markupツール（注釈、矢印、赤雲）を3D空間上で使用し、設計上の不合理箇所を指摘。超軽量3D PDFとしてレポートを出力し、顧客へ送信。顧客はPDF内で3Dモデルを回転させ、追加ソフト不要で確認可能。
ステップ 4: データ変換
注文確定後、エンジニアはファイルをSTEP形式に変換し、加工プログラミング部門へ引き渡し。
6. CATIAファイルビューアソフト 3DViewStation に関するよくある質問
6.1. 3DViewStationでCATIAファイルの3Dモデルを編集できますか？
できません。本ソフトはViewing（閲覧）とAnalysis（解析）に特化しています。編集不可にすることで、元データの完全性を保持し、見積り作業中の社員による誤操作を防ぎます。
6.2. .CATProductファイルを開くと「部品不足（Missing parts）」エラーが出る場合の対処法は？
このエラーは、顧客がアセンブリファイルを送ったが、関連する.CATPartファイルが欠落している場合に発生します。3DViewStationの柔軟なパス管理機能により、どの部品が不足しているかをすぐに特定し、取引先に補充を依頼できます。
6.3. 3DViewStationは他のCADソフトのファイルも読み込めますか？
はい。CATIA以外にも、NX、SolidWorks、Creo、Inventor、AutoCAD、STEP、JT、Parasolid、CrownCAD、さらにOBJやSTLなどのグラフィックファイルなど、60以上の形式に対応しています。
6.4. スマートフォンで3Dモデルを見ることはできますか？
もちろん可能です。3DViewStation WebViewer版では、リンクひとつでスマートフォンやタブレットからいつでもどこでも3Dモデルを顧客に表示できます。
CATIAファイル専用ビューアとして3DViewStationを選ぶことで、数千ドルのライセンスコストを削減できるだけでなく、見積りや生産プロセスをプロフェッショナル化できます。速度こそが競争力の源であり、3DViewStationはその「武器」となります。
