CNC加工最適化のための3つの必須ソリューション

インダストリー4.0時代において、最新のCNCマシンを所有するだけでは生産性の飛躍は達成できません。CNC加工を最適化し、生産効率とコストを最大化するには、統合されたテクノロジー戦略が必要です。SDE Techは、VoluMill、FeedControl、MANUSsimの3つのソリューションからなるエコシステムを提供し、以下の3つの柱に基づく理想的な加工プロセスを実現します：スマートな工具軌跡、柔軟な切削速度、そして絶対的な安全性。

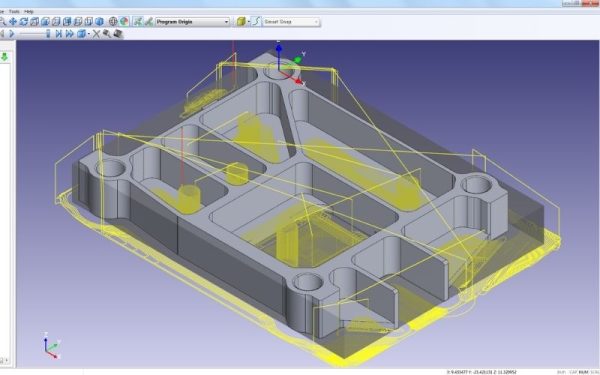

1. VoluMill：高性能工具軌跡設計

すべての加工プロセスは工具軌跡（Toolpath）のプログラミングから始まります。しかし、従来のフライス加工方法では、特に狭い角や深い溝では工具に不均一な負荷がかかり、工具摩耗や破損が発生しやすく、生産が中断されるリスクがあります。

1.1 連続接線切削の仕組み

VoluMillはこのアプローチを根本から変えます。従来の折れ線的な切削軌跡ではなく、連続した接線円弧に基づいて工具軌跡を計算します。最大の特徴は、加工中に工具のステップオーバー角（Stepover）が常に一定に保たれることです。

ステップオーバーが安定することで、切削材料除去率（MRR）が常に一定に維持されます。これにより主軸や切削工具への力の衝撃が完全に排除されます。

1.2 企業にもたらす具体的なメリット

• 切削工具全長の有効活用：工具の先端のみで切る従来法と異なり、工具全長を活かして深く切削できるため、熱が均一に分散し、切削工具寿命が3～5倍に延長されます。
• 加工サイクル時間の短縮：滑らかな工具軌跡により、CNCマシンは高安定速度で稼働でき、粗加工時間を大幅に短縮可能です。

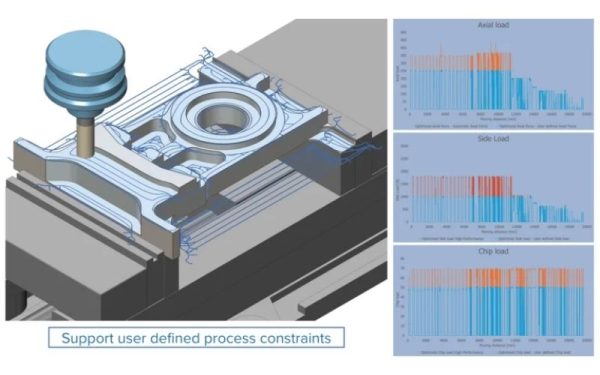

2. FeedControl：「スマートギア」のGコード制御

VoluMillで最適な工具軌跡を作成した後の課題は、切削送り速度（Feed Rate, FF）を効率的に制御することです。ワークの厚みや形状は常に変化しますが、ほとんどのCAMプログラムは全工程に固定速度を設定しています。

FeedControlは、実際の切削条件に応じてGコードを微調整する「スマートギア」として機能します。

2.1 リアルタイムでの速度調整

FeedControlは工具軌跡自体を変えず、GコードのFFパラメータに直接介入します。

• 厚いワークや曲がり角：過負荷を防ぐためにFFを自動で低下させます。
• 薄いワークや空切削（Air cut）：マシンが対応できる最大速度までFFを自動で上げ、無駄な待機時間を削減します。

2.2 切りくず厚さ（Chip Thickness）の一定化

一定の切りくず厚さは、仕上げ品質の向上と切削熱の管理に不可欠です。FeedControlは、工具位置に関わらず理想的な切りくず厚さを維持し、精密な表面仕上げと熱変形による誤差低減を実現します。

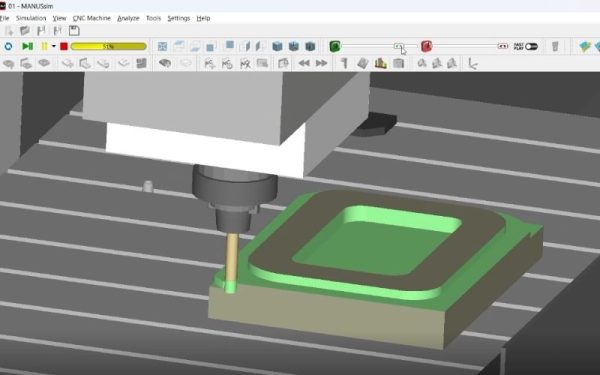

3. MANUSsim：3D動力学による安全検証

CNC加工最適化プロセスの最後かつ最重要ステップは安全性の確認です。どんなに良いプログラムでも、正確にシミュレーションされていなければ衝突リスクは常に存在します。MANUSsimはその最終防御策です。

3.1 動力学解析と振動（Chatter）制御

MANUSsimは、従来の視覚的シミュレーションとは異なり、FeedControlで最適化されたGコードを基に動力学解析を行います。

• チャター防止：主軸回転速度（SS）と送り速度（FF）の組み合わせで共振振動が発生しないかをチェックします。
• デジタルツイン：実際のCNCマシンと1:1の仮想環境を構築し、作業台、治具、工具台などのすべての動きを確認できます。

3.2 100％安全な加工前検証

MANUSsimにより、従来の「ドライラン」は不要になります。3D衝突リスクを事前に検出でき、数億円規模の機械損傷リスクを回避可能です。

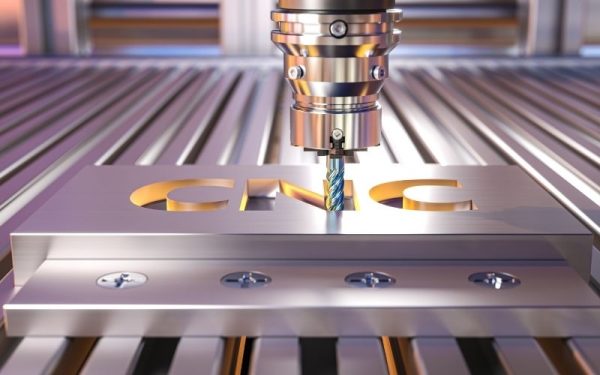

4. なぜ3つのソリューションを組み合わせる必要があるのか

CNC加工最適化は連続したプロセスのチェーンです：

• VoluMillだけで軌跡が良くても、速度が固定なら無駄が発生します。
• FeedControlだけでは工具軌跡が不適切だと工具に衝撃がかかります。
• MANUSsimだけでは、最適化されていない加工工程を保護するだけです。

VoluMill（設計） → FeedControl（微調整） → MANUSsim（保護）の組み合わせにより、マシン能力と技術者の知見を最大限に活かせる閉ループプロセスが完成します。

5. CNC加工最適化による持続的経済効果

• 生産性向上：加工時間を30〜50％削減し、新しいマシン投資なしで生産量を増加。
• 材料コスト削減：工具寿命が大幅に延び、年間数百万円の切削工具費を節約。
• 資産保護：衝突リスクと主軸損傷を最小化し、CNCマシンの寿命延長。
• 品質競争力：高精度・高品質の製品により、顧客・取引先からの信頼向上。

VoluMill、FeedControl、MANUSsimを活用したCNC加工最適化は、生産能力向上とコスト削減の両立を可能にします。SDE Tech（sde.vn）は、ソフトウェア提供だけでなく、実際の工場における最適化プロセスのコンサルティングもサポートしています。ぜひお問い合わせの上、実製品で効果を体験してください。
