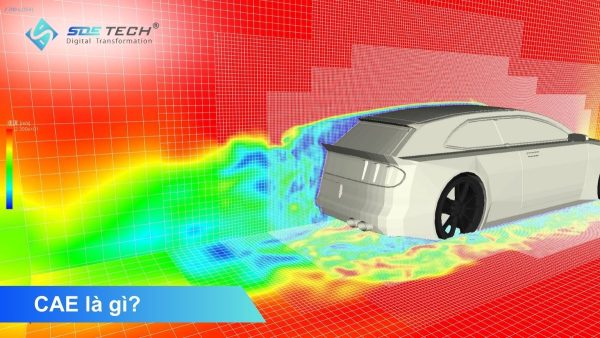

CAEとは何か。Computer Aided EngineeringをAからZまで徹底解説

スマートマニュファクチャリング時代において、製品が設計図の段階を離れる前に、その性能と動作を確実に検証することは、あらゆる企業にとって極めて重要な要素となっています。これを実現するために、エンジニアリング現場ではCAEの支援が不可欠です。では、CAEとは具体的に何を指すのか。Computer Aided Engineeringの本質的な価値はどこにあり、なぜ現代の製品開発プロセスにおける「中核技術」として位置付けられているのでしょうか。本稿では、SDE Techとともに、その内容を専門的に詳しく解説していきます。

1. CAE（Computer Aided Engineering）の概念とは何か

CAEは、英語のComputer Aided Engineering（コンピュータ支援エンジニアリング）の略称です。これは、コンピュータソフトウェアを用いて、工学設計に対するシミュレーション、解析、および性能検証を実施する技術手法を指します。

CADを製品の外形形状（いわば外側の構造）を設計するプロセスと捉えるなら、CAEはその製品の内部性能を評価・検証するエンジニアリング解析プロセスに相当します。高コストかつ長期間を要する物理試作（プロトタイプ）を繰り返し製作する代わりに、CAEを活用することで、エンジニアは仮想試験環境、いわゆるバーチャルラボを構築でき、応力、温度、圧力、動的挙動などの物理パラメータを高度な数値アルゴリズムによって解析し、実使用条件下における製品挙動を高精度で予測することが可能になります。

Computer Aided Engineeringの本質は単なるソフトウェアではなく、物理学の知識、離散数学、およびコンピュータの高性能な計算能力を統合し、あらゆる工学的ソリューションを最適化するための総合的なエンジニアリング基盤にあります。

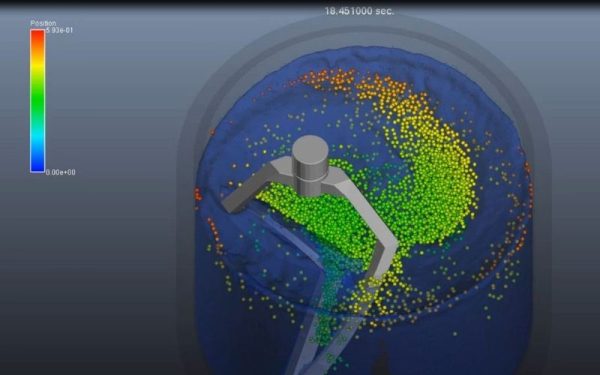

2. CAEシステムにおける中核的な解析手法

多様な工学的課題に対応するため、CAEシステムは複数の専門解析分野に分けられています。

2.1 有限要素解析（FEA：Finite Element Analysis）

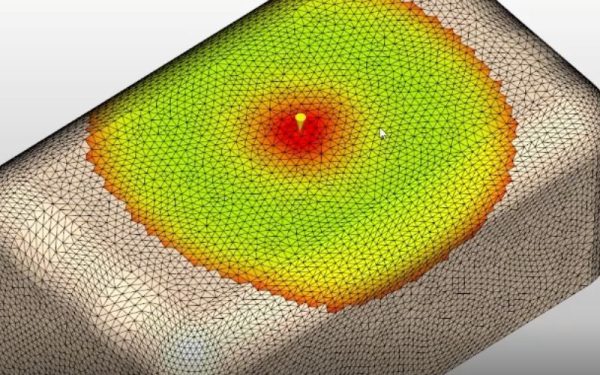

これはCAEにおいて最も一般的な手法です。FEAでは、複雑な物体を数百万の単純な要素（有限要素）に分割し、強度、応力、変形、振動を解析します。エンジニアはFEAを用いて、「製品は荷重を受けた際に破損、故障、または過度の変形を起こすか？」という問いに答えます。

2.2 流体力学解析（CFD：Computational Fluid Dynamics）

CFDは、液体および気体の流れ、熱伝達、空力的相互作用のシミュレーションに重点を置きます。電子部品の冷却性能の最適化から自動車の空気抵抗低減に至るまで、CFDは欠かせない解析ツールです。

2.3 多体系動力学解析（MBD：Multi-Body Dynamics）

この手法は、複雑なアセンブリシステム（例：エンジンや自動車のサスペンション）の部品間の運動および力の相互作用を解析します。MBDは、各部品がスムーズに動作し、干渉せず、最大の機械的性能を発揮することを保証するのに役立ちます。

3. CAEを製造プロセスに導入することによる戦略的メリット

Computer Aided Engineering（CAE）の導入は、企業に対して直接的かつ大きな経済的価値をもたらします。

• 試作コストの削減（Prototype）：自動車や機械の試作品を製作・試験するコストは数十億ドンに達することがあります。CAEを用いることで、仮想環境上で何千回もの試験を行うことができ、物理的な試作品の数を最小限に抑えることが可能です。
• リスクの早期発見：CAEは、アイデア段階から潜在的な設計上の欠陥を検出します。コンピュータ上で修正する場合は数時間で済みますが、金型製作後に修正する場合、企業に大きな損失をもたらす可能性があります。
• 性能と信頼性の向上：製品は、現実には連続的に試験が困難な過酷なシナリオ（衝突、高温、高圧など）に基づいて検証されます。
• 製品開発サイクル（R&D）の短縮：試作品の製作を待つ代わりに、エンジニアは設計とシミュレーションを並行して行うことができ、競合他社よりも早く製品を市場に投入することが可能になります。

4. 2026年におけるComputer Aided Engineering（CAE）の革新的技術トレンド

2026年に入り、CAE分野では革命的な変化が進行しています。

• メッシュレスシミュレーション（Meshless Simulation）：従来の手法では、メッシュ生成（meshing）に長時間を要していました。新しいトレンド（粒子法など）ではこの工程を省略し、幾何データ上で直接計算を行うことが可能です。特に複雑な流体解析において高い効果を発揮します。
• デジタルツイン & バーチャルプロトタイピング（Digital Twin & Virtual Prototyping）：製品の正確なデジタルコピーを構築し、実際に稼働中の製品の故障予測や状態監視をシミュレーションモデルを通じて行います。
• AIおよび機械学習の活用（Machine Learning）：AIは過去のデータに基づき、複雑な数値計算アルゴリズムを実行せずともシミュレーション結果を予測可能にし、従来数日を要していた解析時間を数分に短縮します。

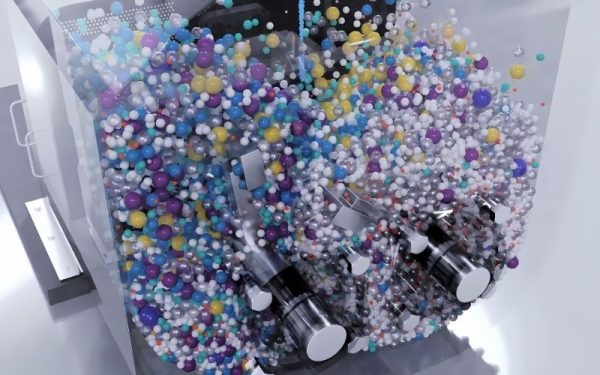

5. 現在市場で信頼性が高く、リーダー的なCAEソフトウェアソリューション

2026年、市場では各専門分野において卓越した精度を提供する専門ソリューションが注目されています。

5.1 Particleworks – メッシュレス流体シミュレーション（MPS）ソリューション

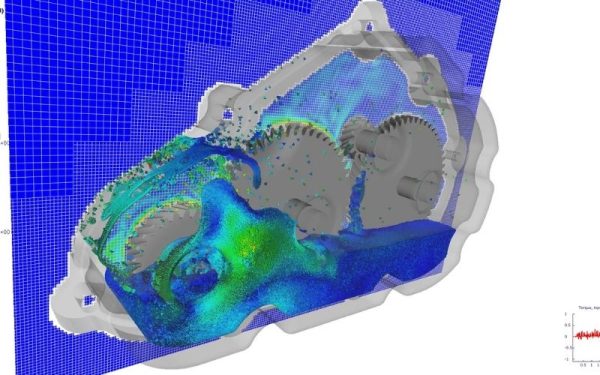

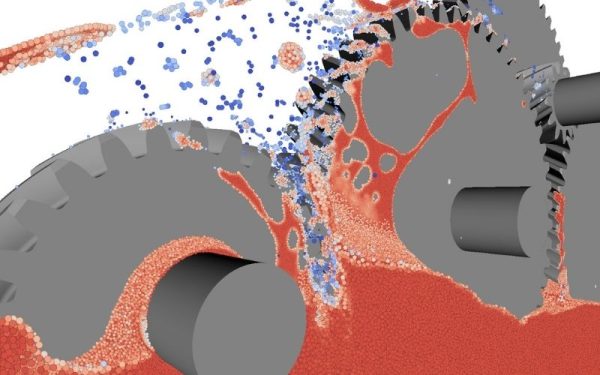

Particleworksは、CFDの未来を象徴するソフトウェアです。粒子法（Moving Particle Simulation, MPS）を用い、ギアボックス内の潤滑油の飛散、浸水走行車両、食品・化学品の混合プロセスなど、自由表面を持つ複雑な流体現象のシミュレーションに非常に強力です。

5.2 Cadmould Flex – プラスチック射出成形シミュレーションの専門家

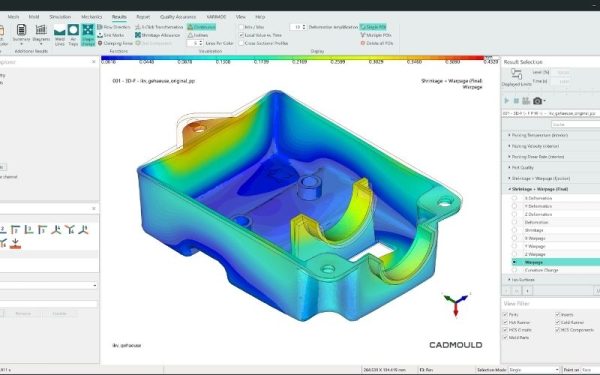

プラスチック業界において、Cadmould Flexはゴールドスタンダードとされています。本ソフトウェアは、射出充填プロセス全体の予測、収縮や反りの解析、金型冷却システムの最適化を支援し、プラスチック企業が数千時間に及ぶ試作射出作業を削減することを可能にします。

5.3 VI-grade – 先進的な運転・車両動力学シミュレーション

VI-gradeは、自動車および二輪車業界向けの最先端ソリューションです。VI-gradeの強みは、バーチャルシミュレーションと実車体験（Driving Simulators）との連携にあります。大手自動車メーカーは、VI-gradeを用いて、部品製作前にバーチャルコース上で操縦感覚、安全性、性能を調整しています。

5.4 EVO（Advanced Simulation）– 高度最適化ソリューション

EVOシリーズは、多目的最適化および複雑な物理課題の解決に特化しています。設計の機能性と材料コストの両面で最適な解を追求するエンジニアにとって、強力なツールとなります。

6. 企業における標準的なCAEプロジェクト導入プロセス

プロフェッショナルなComputer Aided Engineering（CAE）プロセスは、通常以下の3つの主要フェーズで構成されます。

• 前処理（Pre-processing）：準備段階です。エンジニアは、幾何モデルの入力、データのクリーニング、材料特性（鋼、アルミ、プラスチックなど）の設定、および境界条件（作用力、周囲温度、固定点など）の指定を行います。
• 解析（Solving）：コンピュータはソルバー（solver）を用いて、物理方程式系を解くための膨大な行列計算を実行します。
• 後処理（Post-processing）：解析結果は、可視化画像、熱分布グラフ、または動作シミュレーション動画として表示されます。エンジニアは応力集中領域などの危険箇所を分析し、設計改善の提案を行います。

7. 企業向けCAEソフトウェア選定の評価基準

CAEへの投資は大規模な投資となるため、企業は以下の要素を慎重に検討する必要があります。

• 精度：ソフトウェアのアルゴリズムは国際的な機関によって検証されており、実験結果と一致しているか。
• インフラ要件：ソフトウェアはどの程度のワークステーション（Workstation）構成を必要とするか、あるいはクラウドコンピューティング（Cloud）による解析をサポートし、ハードウェアコストを削減できるか。
• サポート体制：提供ベンダーは、企業が技術を自社で運用できるよう、専門的な技術トレーニングを十分に提供できるか。

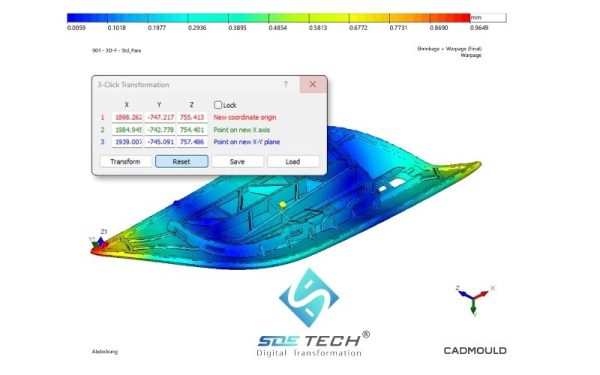

8. SDE Tech – 専門的なComputer Aided Engineering（CAE）ソリューションのコンサルティング企業

ベトナムにおいて、SDE Tech（SDEデジタルテクノロジー有限会社）は、設計およびシミュレーションのデジタルトランスフォーメーションソリューションを提供する先駆的企業として誇りを持っています。高度な専門知識を有するエンジニアチームにより、単なるソフトウェアライセンスの提供に留まらず、包括的なコンサルティングソリューションを提供しています。

• VI-grade、Particleworks、Cadmould Flexなど、世界的に有名なベンダーからのシミュレーション技術の移転。
• 初級から上級までのシミュレーションエンジニア向けトレーニングサポート。
• 企業が直面する最も難解な技術課題の解決を共に支援。

9. CAEに関するよくある質問（FAQ）

9.1 CAEシミュレーションの結果は本当に信頼できるのでしょうか？

CAEの結果は、入力条件（材料特性や境界条件）が正確に設定されている場合、約90〜95％の信頼性があります。ただし、CAEは実物試験の完全な代替ではなく、試験回数を最小限に抑えるための補助手段として活用されます。

9.2 CAEエンジニアになるためには、どのようなスキルが必要でしょうか？

CAEエンジニアは、ソフトウェアの操作に加え、材料強度、流体力学の知識、およびシステム解析の思考能力を身につけ、シミュレーション結果を正しく読み取り評価できることが求められます。

9.3 CAEシステムへの投資コストには何が含まれるのでしょうか？

コストには、ソフトウェアライセンス、計算用ハードウェアのインフラ、そして高度な人材のトレーニング費用が含まれます。

Computer Aided Engineering（CAE）はもはや遠い概念ではなく、製造企業が競争力を飛躍的に高めるための必須ツールとなっています。CAEの本質を理解し、適切なソリューションを活用することで、企業はより耐久性の高い、コスト効率の良い、そして市場投入までの時間が短い製品を生み出すことが可能です。

自社に最適なCAE導入ロードマップをお探しの場合は、SDE Techの専門家にぜひご相談ください。専門的かつ実践的なアドバイスを受けることができます。
