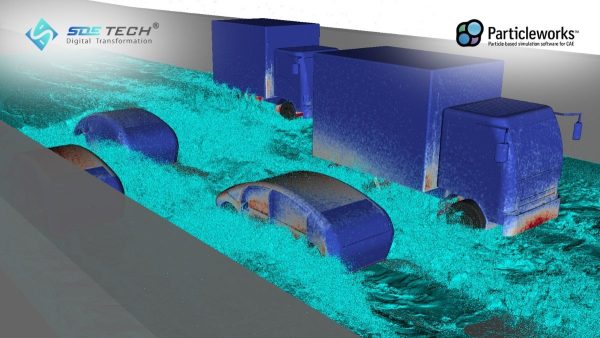

MPSとSPHとは何か？メッシュレス（Meshless）粒子シミュレーションの強み

従来のCFDシミュレーションでは、メッシュ作成（meshing）が最も時間を要し、誤差の原因となる大きな障壁でした。MPSやSPHのような粒子ベース手法の登場により、メッシュ不要のCFD（Meshless CFD）の時代が開かれ、自由表面が複雑な問題を効率的に解決できるようになりました。SDE Techとともに、MPSとSPHのアルゴリズムの違いや、なぜMPS（Particleworks）が現在の産業用途で最適な選択肢となっているのかを詳しく分析します。

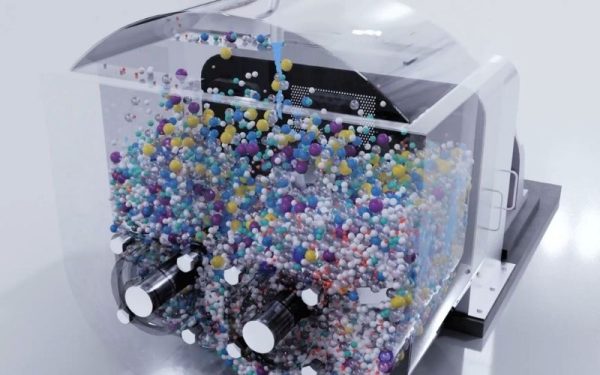

1. 粒子ベースシミュレーション手法（Particle-based Method）の概要

従来のオイラー法（固定メッシュ）とは異なり、粒子ベース手法はラグランジュ的アプローチを採用します。この手法では、流体は自由に動く数百万個の粒子で表現され、それぞれの粒子が速度、圧力、温度などの物理属性を保持します。

粒子法の核心的な利点は、メッシュの歪みを心配することなく、大きな表面変形や複雑な回転運動を伴う問題を扱える点です。これにより、企業はR&Dプロセスを最適化し、設計から試作までの時間を短縮することが可能になります。

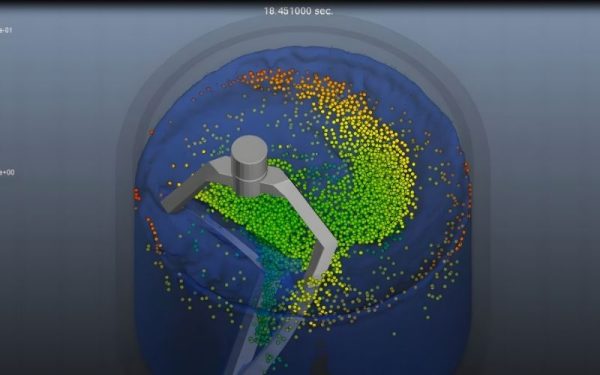

2. MPS（Moving Particle Semi-implicit、移動粒子準陰的法）とは何か？

MPSは半陰的粒子法であり、油や水のような非圧縮性流体（Incompressible flow）の流れに特化して設計されています。

アルゴリズムの特徴として、MPSはポアソン方程式（Poisson equation）を用いた陰的（implicit）手法で圧力方程式を解きます。この方程式を解くことで、流体の圧縮率を厳密にゼロに保つことが可能です。そのため、MPSは表面圧力問題の処理に非常に優れており、過酷な条件下でも流体粒子の安定性を維持することができます。

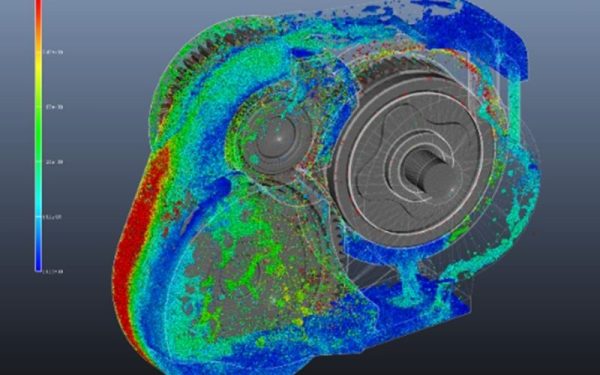

3. SPH（Smoothed Particle Hydrodynamics、平滑粒子流体力学法）とは何か？

SPHは最も歴史のある粒子シミュレーション手法で、もともとは天体物理の問題のために開発され、その後流体工学に応用されました。

アルゴリズムの特徴：MPSとは異なり、従来のSPHは完全に明示的（fully explicit）な手法です。圧力は状態方程式（Equation of State – EOS）に基づいて計算されます。しかし、このアプローチでは流体が「弱く圧縮可能（weakly compressible）」となってしまうことがあります。非圧縮性を維持するためには複雑な調整アルゴリズムが必要で、そうでないとシミュレーション結果に圧力の変動（fluctuations）が生じやすくなります。

4. MPSとSPHの比較

正式な技術研究に基づくと、両者とも粒子法ですが、解法の違いにより実際の性能は大きく異なります：

なぜ時間ステップ（Δt）が重要なのか？
シミュレーションでは、時間ステップがコンピュータが1回の計算を行う長さを決定します。Particleworks Europeの資料によると、MPSはポアソン方程式を解くことで、SPHよりも10〜100倍大きな時間ステップを使用しても数値的安定性を確保できます。つまり、同じギアボックスのシミュレーションが1秒で進む場合、MPSでは数時間で完了するのに対し、SPHでは数日かかる可能性があります。

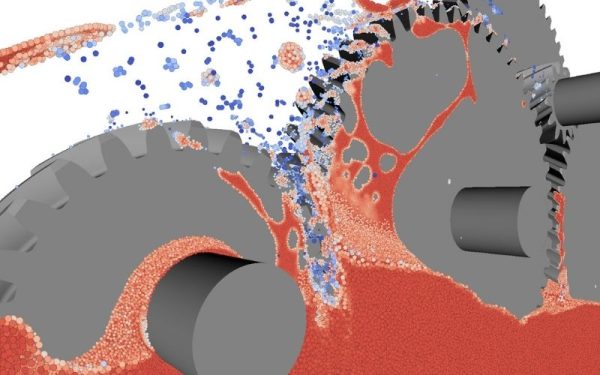

5. なぜメッシュレスCFDが2026年のR&D最適化の鍵となるのか？

メッシュ作成工程を省略することで、製造企業には画期的なメリットがあります：

• 準備時間を90％節約：エンジニアはCADファイルを直接入力するだけで、メッシュエラーや狭い角のメッシュ調整を心配する必要がありません。
• 飛沫問題での高精度：MPSは小さな飛沫や自由表面を完璧に処理できます。従来のメッシュ法では、メッシュサイズが十分に小さくないとデータが失われることがあります。
• GPUパワーの最適化：MPSの最新ソルバーは完全にNVIDIA GPU上で動作するよう設計されており、CPUに比べて処理速度を数十倍に向上させます。

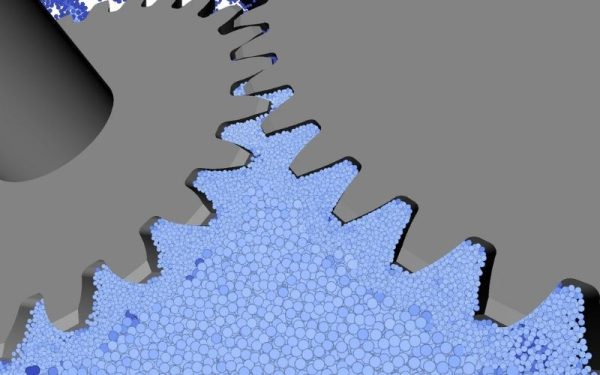

6. MPSおよびSPHの代表的な産業応用例

6.1 自動車産業（Automotive）

水たまり走行（Wading）のシミュレーション：MPSは、電気自動車（EV）が水たまりを通過した際に、電子部品への水しぶきの影響を正確に予測します。

E-アクスルの冷却・潤滑：高速ギア間に潤滑油が行き渡る流れを解析し、駆動効率の最適化を支援します。

6.2 機械・エネルギー産業

産業用ギアボックスの潤滑：油の飛散流れを追跡し、すべての部品が適切に潤滑され、過熱による損傷を防ぎます。

化学・食品の撹拌：動的メッシュを作成せずに、混合タンク内での複雑な撹拌羽根の回転をシミュレーションします。

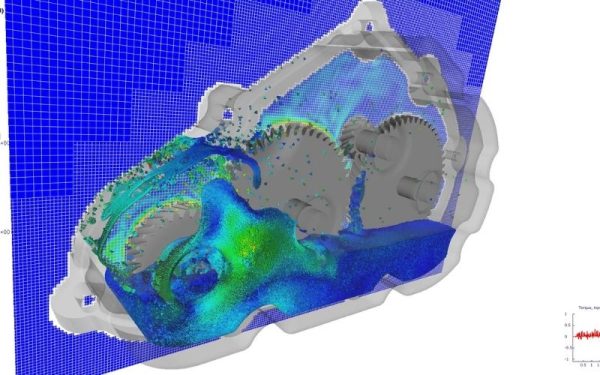

7. Particleworksソリューション – MPS技術の力を実現

ベトナムにおいて、SDE TechはParticleworksを提供しています。Particleworksは、MPS手法に基づく最先端の粒子シミュレーションソフトウェアです。

なぜParticleworksを選ぶのか？

• 画期的なアルゴリズム：ポアソン方程式と大きな時間ステップを徹底的に適用することで、産業向けのシミュレーションを時間的に実現可能にします。
• 優れたユーザーインターフェイス：複雑な数値設定を排除し、エンジニアが技術課題の解決に集中できる設計。
• マルチフィジックス統合：構造解析ソフトウェアと簡単に接続でき、流体–固体相互作用（FSI）の問題を効率的に扱えます。

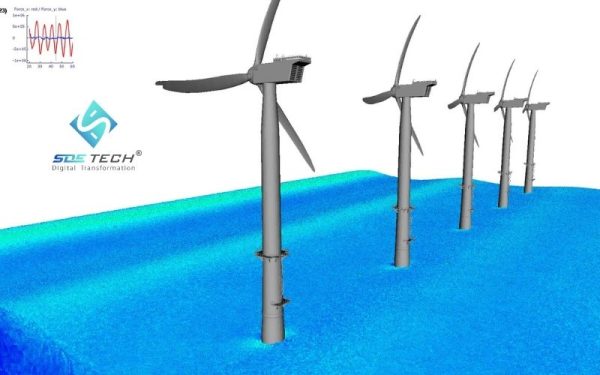

8. SDE Tech – 主要な粒子シミュレーション技術移転パートナー

MPS/SPHのようなメッシュレスシミュレーションシステムの導入は、単にソフトウェアを購入するだけではなく、正確なR&Dプロセスを構築することを意味します。SDE Techは、ベトナムの企業と共に以下のサポートを提供しています：

• 専門的な技術コンサルティング：顧客製品の特性に最も適した手法（MPSまたはSPH）の分析・選定。
• 技術習得トレーニング：国際的に標準化されたシミュレーションプロセスを有名企業から直接移転。
• カスタムPost-Processorサポート：設計最適化に役立つ視覚的レポートの生成を支援。

9. よくある質問

9.1 いつMPSを使い、いつSPHを使うべきか？

両者とも粒子法ではありますが、MPS（Moving Particle Semi-implicit）は、自由表面が非常に複雑な非圧縮性流れ（例：ギアボックスの潤滑、自動車の水たまり走行シミュレーション）に最適化されています。一方、SPH（Smoothed Particle Hydrodynamics）は、高速流体力学、圧縮性流れ、物理的衝突問題（例：ダム破壊、津波）などに強みを発揮します。

9.2 粒子シミュレーションには非常に高いコンピュータ構成が必要ですか？

数百万の粒子間の相互作用を計算する必要があるため、MPS/SPHのシミュレーションは非常にリソースを消費します。しかし、Particleworksのような最新ソフトウェアはGPU（グラフィックカード）向けに高度に最適化されており、GPUを使用することで従来のCPUに比べて数十倍高速な計算が可能です。そのため、通常のワークステーション上でも複雑なシミュレーションを実行できます。

*内容出典: Particleworks.com

MPSとSPHの違いを理解することは、企業が適切なシミュレーションツールを選択する第一歩です。ポアソン方程式による圧力安定性と時間ステップの優位性により、MPS（Particleworks）はデジタル製造時代の「強力なアシスタント」としての地位を確立しています。Particleworksの詳細なソリューションのデモやコンサルティングをご希望の方は、ぜひSDE TECHまでお問い合わせください。
