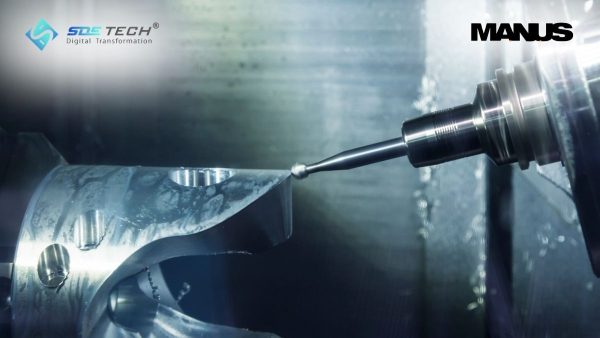

정밀 가공 시대에서 5축 CNC 기계는 항공, 의료 및 금형 산업의 복잡한 부품을 생산하기 위한 “핵심 열쇠”입니다. 그러나 이러한 높은 유연성과 함께 충돌 위험 또한 매우 큽니다. G-code 명령에서의 작은 오류 하나만으로도 스핀들(Spindle)이나 테이블에 손상이 발생할 수 있습니다. 그렇기 때문에 “Cycle Start” 버튼을 누르기 전에 5축 CNC 가공 시뮬레이션은 필수적인 단계가 되었습니다.

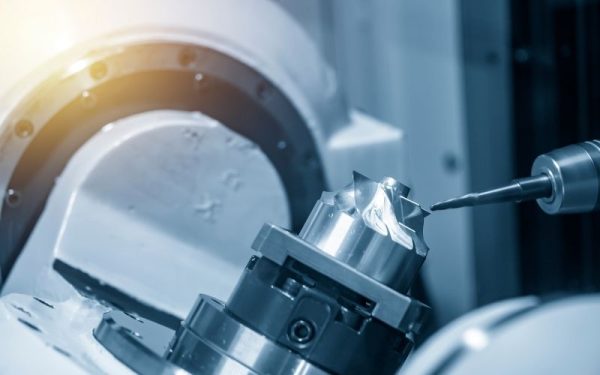

1. 5축 CNC 가공 시뮬레이션의 중요성 개요
적용 전에 5축 CNC 가공 시뮬레이션의 중요성을 이해해봅시다:
1.1. 5축 CNC 가공 시뮬레이션이란?
이는 컴퓨터 소프트웨어를 사용하여 공구, 공작물, 지그 및 CNC 기계의 모든 이동 구성 요소의 동작을 가상 환경에서 재현하는 과정입니다. 목적은 실제 장비에 적용하기 전에 가공 프로그램의 정확성을 검증하는 데 있습니다.
1.2. 왜 5축 기계는 3축 기계보다 충돌(Crash) 위험이 더 높은가?
3축 기계가 단순한 직선 이동만 하는 것과 달리, 5축 기계는 회전축(A, B 또는 C)을 추가로 가지고 있습니다. 5개의 축이 동시에 움직이면서 복잡한 공구 경로를 만들어내며, 이 과정에서 공구 홀더나 스핀들 헤드가 지그나 기계 구조물과 쉽게 충돌할 수 있습니다. 공구 길이 보정이나 회전 각도 계산에서 작은 오류만 있어도 순식간에 충돌 사고로 이어질 수 있습니다.
1.3. 작업 공간을 정확히 재현하는 디지털 트윈(Digital Twin) 개념
정확한 시뮬레이션을 위해서는 “디지털 트윈(Digital Twin)”이 필요합니다. 이는 이동 한계, 공구 교환 속도, 기계의 운동학(Kinematics)을 모두 포함한 CNC 기계의 완전한 3D 모델입니다. 이를 통해 화면에서 보이는 내용이 실제 현장과 100% 일치하도록 보장할 수 있습니다.

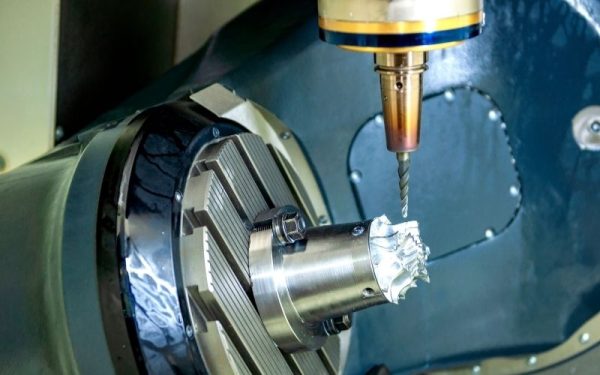

2. 5축 시뮬레이션 소프트웨어 적용 시 이점
5축 시뮬레이션 소프트웨어를 적용할 때의 3가지 주요 이점을 살펴보겠습니다.
2.1. 충돌을 완전히 방지하여 스핀들 및 고가의 공작물 보호
5축 기계의 스핀들 수리 비용은 수억 동에 이를 수 있으며, 장비 정지로 인한 손실도 큽니다. 시뮬레이션을 통해 공구-공작물, 공구-지그, 기계-기계 간의 충돌 지점을 사전에 발견하여 자산 손상 위험을 완전히 제거할 수 있습니다.
2.2. 수동 드라이런(Dry-run) 제거로 수백 시간의 기계 시간 절감
작업자가 기계 옆에서 5% 속도(Feedrate Override)로 한 줄씩 확인하는 드라이런을 수행하는 대신, 시뮬레이션 결과를 신뢰할 수 있습니다. CNC 기계는 100% 시간을 실제 가공에 사용할 수 있어 생산성이 크게 향상됩니다.
2.3. 축 이동 한계 초과(Over-travel) 및 특이점(Singularity) 오류 사전 경고
5축 기계는 회전축이 이동 한계에 도달하는 “Over-travel” 오류나, 기계가 갑자기 멈추는 “Singularity(특이점)” 문제가 발생할 수 있습니다. 시뮬레이션 소프트웨어는 이러한 문제를 프로그래밍 단계에서 미리 경고하여, 엔지니어가 적절한 고정 방식과 가공 전략을 조정할 수 있도록 도와줍니다.

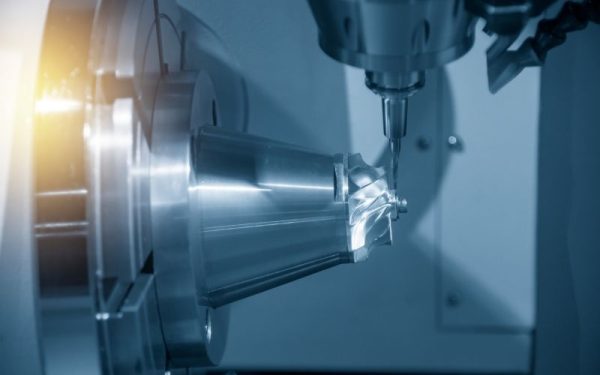

3. 차이점: 공구 경로(CAM) 시뮬레이션 vs G-code 시뮬레이션
이는 많은 작업장이 CAM 소프트웨어를 사용하면서도 충돌이 발생하는 가장 흔한 오해입니다.
3.1. CAM 소프트웨어에서의 공구 경로(CL Data) 시뮬레이션
일반적인 CAM 소프트웨어는 내부 공구 경로 데이터를 기반으로 시뮬레이션합니다. 공구가 공작물 위에서 어떻게 움직이는지는 보여주지만, 실제 CNC 기계가 포스트 프로세서(Post Processor)를 거쳐 명령을 읽고 실행하는 방식은 알 수 없습니다.
3.2. 실제 G-code 시뮬레이션: 100% 안전 보호막
MANUSsim과 같은 전문 소프트웨어는 실제 G-code 파일(기계가 읽는 명령)을 기반으로 시뮬레이션합니다. Fanuc, Heidenhain, Siemens 등 컨트롤러가 G02, G03 명령, 드릴 사이클, 공구 보정 명령을 처리하는 방식을 정확히 재현합니다. 이것이 최종적이고 가장 정확한 검증 방법입니다.
3.3. Post Processor 출력 후 G-code 검증을 생략할 경우 위험
문제는 주로 Post Processor나 수동으로 G-code를 수정할 때 발생합니다. CAM 시뮬레이션만 믿는다면, 프로그램 출력 후 나타날 수 있는 잠재적 위험을 간과하게 되는 셈입니다.

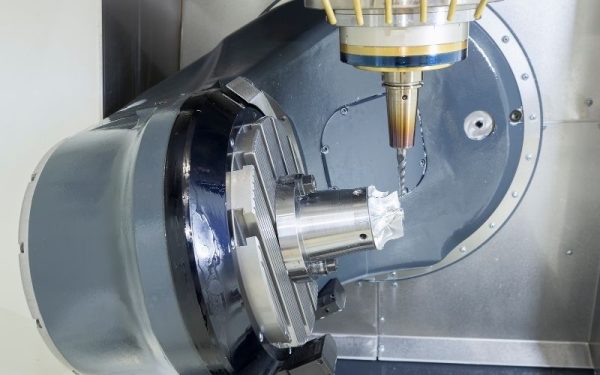

4. MASTERCAM & MANUSsim: 5축 CNC 프로그래밍의 완벽한 조합
SDE Tech는 엔지니어가 기계 작업 전에 100% 자신감을 가질 수 있도록 돕는 솔루션 듀오를 제공합니다.
4.1. Mastercam: 5축 공구 경로 생성의 탁월한 성능
Mastercam은 세계에서 가장 널리 사용되는 CAM 소프트웨어로, 매우 유연한 5축 동시(Multiaxis) 밀링 전략을 제공합니다. 공구 경사각 제어와 공구 경로 최적화를 통해 가공 시간을 크게 단축할 수 있습니다.
4.2. MANUSsim: 독립적인 G-code 검증 솔루션
MANUSsim은 강력한 G-code 시뮬레이션 소프트웨어로, Fanuc, Heidenhain, Siemens, Mitsubishi 등 다양한 CNC 컨트롤러를 완벽하게 지원합니다. ManusSim은 G-code를 직접 읽어 기계의 모든 물리적 움직임을 정확하게 시뮬레이션합니다.
5. 위험 없는 안전한 4단계 프로그래밍 및 시뮬레이션 프로세스
다음은 위험 없이 G-code를 프로그래밍하고 시뮬레이션하는 4단계 프로세스입니다:
단계 1: Mastercam에서 최적화된 5축 가공 전략(Swarf, Morph, Parallel 등)을 프로그래밍합니다.
단계 2: SDE Tech 기술자가 조정한 Post Processor를 통해 G-code 프로그램을 출력합니다.
단계 3: 데이터를 MANUSsim으로 동기화합니다. 소프트웨어가 “가상 기계 실행”을 수행하여 충돌 여부와 각 축의 이동 한계를 검사합니다.
단계 4: 충돌 보고서(있는 경우)를 분석하고, 공구 경로나 지그를 수정한 후 안전한 명령을 CNC 기계로 전송합니다.
위험 없는 안전한 4단계 프로그래밍 및 시뮬레이션 프로세스
6. MASTERCAM 및 MANUSsim 관련 자주 묻는 질문
6.1. MASTERCAM을 사용 중이라면 MANUSsim을 꼭 구매해야 하나요?
단순한 3축 가공이라면 Mastercam만으로 충분합니다. 그러나 5축 가공이나 고가 부품 가공 시에는 G-code 오류로 인한 충돌을 방지하기 위한 “보험” 투자로 MANUSsim이 필요합니다. CAM 시뮬레이션만으로는 이를 대비할 수 없습니다.
6.2. MANUSsim이 가공 시간(Cycle time)을 정확히 계산하나요?
네. MANUSsim은 기계의 실제 운동학 구성, 가속도 및 공구 교환 시간을 포함하여 시뮬레이션하므로 실제 기계와의 시간 오차는 매우 적으며(5% 미만) 신뢰할 수 있습니다.
6.3. MANUSsim에 3D 기계 모델을 구축하는 데 얼마나 걸리나요?
SDE Tech 기술팀이 고객을 위해 Machine Kinematics 모델 구축을 지원합니다. 기계의 복잡성에 따라 일반적으로 3~7일 정도 소요되며, 정확성을 보장합니다.
6.4. MANUSsim이 G-code를 최적화하여 가공 속도를 높일 수 있나요?
MANUSsim은 Feedrate 최적화 기능을 통합하여, 부하가 큰 구간에서는 속도를 낮추고, 가벼운 절삭 구간에서는 속도를 높여 공구를 보호하고 가공 사이클을 최대 20%까지 단축할 수 있습니다.
5축 CNC 가공 시뮬레이션은 단순한 안전 솔루션을 넘어, 현대 기계 공장의 전문성을 보여주는 척도입니다. Mastercam의 강력한 프로그래밍 기능과 MANUSsim의 절대적 검증 기능을 결합하면, 가장 복잡한 주문도 자신 있게 수행할 수 있습니다.
5축 CNC 기계를 모든 충돌 위험으로부터 보호하고 싶으신가요? 지금 바로 SDE Tech에 문의하여 Mastercam & MANUSsim 솔루션 상담과 실제 기계 모델에서 직접 체험할 수 있는 데모를 받아보세요!
