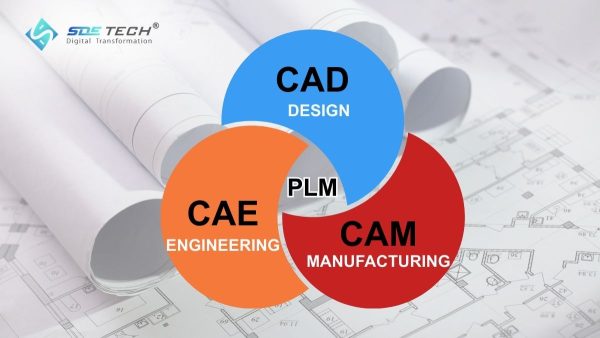

CAD, CAM, CAE, PLM이란 무엇인가? 제조를 위한 종합 디지털 전환 솔루션

4차 산업혁명 시대에서 기술의 폭발적 발전은 제품이 만들어지는 방식을 완전히 변화시켰습니다. 과거에는 종이에 손으로 그린 도면에서 발생하는 오류가 많았지만, 오늘날 제조 기업들은 완전한 디지털 참조 체계로 전환했습니다. 이는 CAD, CAM, CAE, PLM이라는 4가지 요소의 결합입니다. 이들은 단순한 개별 소프트웨어가 아니라, 스마트 제조의 중추 역할을 하는 폐쇄형 생태계입니다.

1. CAD, CAM, CAE, PLM이란 무엇인가?

현대 공장의 운영 방식을 명확히 이해하기 위해서는 CAD, CAM, CAE, PLM 각 개념을 기술적 깊이와 실무적 역할에 따라 분석할 필요가 있습니다.

1.1 CAD (Computer-Aided Design)란 무엇인가?

CAD – 컴퓨터 지원 설계는 엔지니어가 기술 설계를 생성, 수정, 분석 또는 최적화할 수 있도록 컴퓨터 기술을 활용하는 것을 말합니다. CAD는 수작업 스케치를 고정밀 기하학적 모델로 대체합니다. CAD에는 두 가지 유형이 있습니다.

• 2D CAD: 평면 기술 도면, 회로도 또는 상세 단면도를 중심으로 작업합니다.
• 3D CAD: 솔리드 모델링(Solid Modeling) 또는 서피스 모델링(Surface Modeling)을 생성합니다. 이는 제품을 모든 각도에서 관찰하고 시뮬레이션 또는 가공과 같은 다음 단계를 수행하는 데 가장 중요한 기반입니다.

CAD는 수작업 대비 설계 생산성을 여러 배 향상시키고, 정확도를 개선하며, 도면을 유연하게 저장하고 수정할 수 있게 해줍니다. 특히 CAD 데이터는 CAM 및 CAE 시스템의 필수 입력 자료입니다.

현대적 트렌드: 클라우드 CAD(Cloud CAD)의 등장으로 하드웨어 장벽이 사라지고 있습니다. 엔지니어는 동일한 3D 도면에서 실시간 협업이 가능하여, 설계 과정이 지리적 제약에 제한되지 않습니다.

1.2 CAM (Computer-Aided Manufacturing)란 무엇인가?

CAM – 컴퓨터 지원 제조는 소프트웨어를 사용하여 가공 과정에서 기계 및 관련 장비를 제어하는 것을 의미합니다. CAM은 디지털 모델을 실제 물리적 객체로 변환하는 직접적인 다리 역할을 합니다.

운영 방식: CAM 소프트웨어는 CAD 모델에서 기하학적 데이터를 받아, 엔지니어가 공구, 절삭 속도, 툴패스(Toolpath)를 설정합니다. 마지막으로, 포스트 프로세서(Post-Processor)를 통해 G코드(G-code)를 출력하며, 이는 CNC(Computer Numerical Control) 기계가 이해하고 작동할 수 있는 언어입니다.

CAM은 수작업 오류를 제거하고, 자재 사용을 최적화하며, 가공 사이클 시간을 단축합니다. 최신 CAM 시스템은 복잡한 다축(4축, 5축) 기계 프로그래밍도 지원하여, 수작업으로는 거의 불가능한 작업을 수행할 수 있습니다.

1.3 CAE (Computer-Aided Engineering)란 무엇인가?

CAE – 컴퓨터 지원 엔지니어링 분석은 제품 성능을 평가하기 위해 시뮬레이션 알고리즘을 사용하는 것입니다. CAD가 형상을 만든다면, CAE는 생산 전에 가상 환경에서 설계를 ‘시험하는’ 과정입니다.

일반적인 분석 방법:

• FEA (Finite Element Analysis – 유한 요소 분석): 힘이나 열의 영향 하에서 부품의 응력, 강도, 변형을 검사합니다.
• CFD (Computational Fluid Dynamics – 전산 유체 역학): 액체 또는 기체의 흐름을 시뮬레이션하며, 엔진 설계, 냉각 시스템 또는 자동차 공기역학 설계에서 중요합니다.
• MBD (Multi-Body Dynamics): 다수의 부품이 상호작용하는 기구의 움직임을 분석합니다.

CAE는 실제 시제품(prototype) 수를 줄이는 데 도움을 줍니다. 실제로 제작하고 시험하여 파손될 때까지 반복하는 대신, 컴퓨터에서 수천 번 실험하여 최적 솔루션을 찾음으로써 막대한 비용을 절감하고 R&D 시간을 단축할 수 있습니다.

1.4 PLM (Product Lifecycle Management)란 무엇인가?

PLM – 제품 수명주기 관리(Product Lifecycle Management)는 형상이나 코드 생성 도구가 아니라 데이터 관리 전략입니다. PLM은 제품이 아이디어 스케치 단계에서 설계, 엔지니어링, 제조를 거쳐 시장 출시와 최종 유지보수 또는 폐기까지 전체 과정을 관리하는 프로세스입니다.

주요 기능:

• 설계 데이터 관리(PDM)
• 자재 명세서(BOM) 관리
• 변경 관리 및 작업 흐름(Workflow) 관리
• 부서 간 연결(엔지니어링, 제조, 구매, 영업) 단일 데이터 플랫폼 상에서 수행

PLM은 ‘단일 진실의 출처(Single Source of Truth)’ 역할을 합니다. 수천 개의 부품이 있는 대규모 프로젝트에서 PLM은 모든 엔지니어가 최신 도면 버전으로 작업하도록 보장하여, 오래된 데이터를 사용해 발생하는 생산 오류를 제거합니다.

2. CAD, CAM, CAE, PLM 간 차이점과 관계

이들은 이름이 비슷하지만, 가치 사슬에서의 역할은 완전히 다릅니다. 그러나 독립적으로 작동하지 않고, 연속적인 데이터 흐름을 형성합니다.

기준	CAD	CAE	CAM	PLM
역할	창조: 제품 기하학 구축	검증: 기능 분석 및 최적화	실행: 제조 기계 제어 명령 생성	관리: 전체 데이터 및 프로세스 조정
산출물	3D 모델, 기술 도면	분석 보고서, 개선 파라미터	G코드, 가공 프로그램	제품 구조, 변경 이력
시점	초기 단계(R&D)	중간 단계(기술 설계)	최종 단계(제조)	전체 프로세스 전반

제품은 먼저 CAD에서 시작되며, 이후 이 모델은 CAE로 이동하여 내구성을 분석합니다. CAE에서 오류가 발견되면 데이터는 CAD로 돌아가 수정됩니다. 설계가 완료되면 데이터는 CAM으로 전송되어 생산 프로그래밍이 이루어집니다. 이 모든 단계는 PLM 시스템에 의해 기록되고 엄격히 관리됩니다.

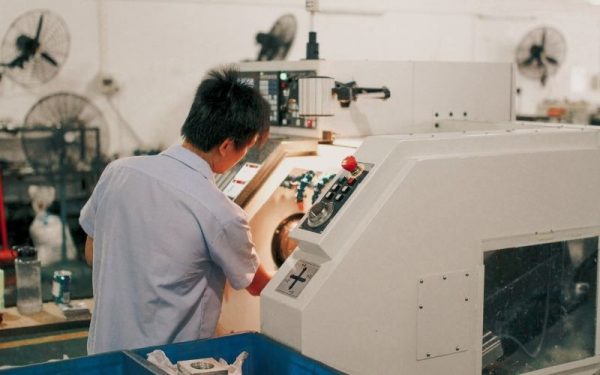

3. 현재 신뢰할 수 있는 CAD/CAM/CAE/PLM 소프트웨어

현재 시장에는 기업이 이 프로세스를 실현할 수 있도록 돕는 다양한 “대기업” 기술 솔루션이 존재합니다. 아래는 대표적인 신뢰할 수 있는 솔루션들입니다.

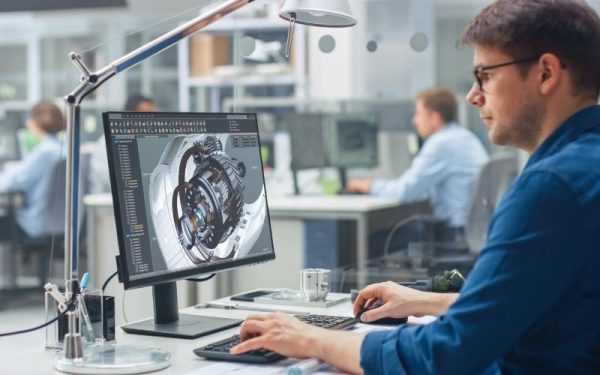

3.1 CAD 설계 솔루션

CrownCAD: 미래 설계 트렌드를 대표하는 솔루션입니다. 완전히 웹 기반으로 운영되며, 기업이 하드웨어를 간소화하면서도 강력한 3D 설계 기능과 뛰어난 팀 협업 능력을 제공합니다.

ProgeCAD: 전문 AutoCAD와 유사한 2D/3D CAD 소프트웨어로, 표준 DWG 형식을 사용하며 22,000개 이상의 산업용 기호 라이브러리를 통합하고 있습니다. 강력한 PDF→DWG 변환 기능과 영구 라이선스를 제공하여 기계 및 건설 엔지니어에게 비용 효율적인 도구입니다.

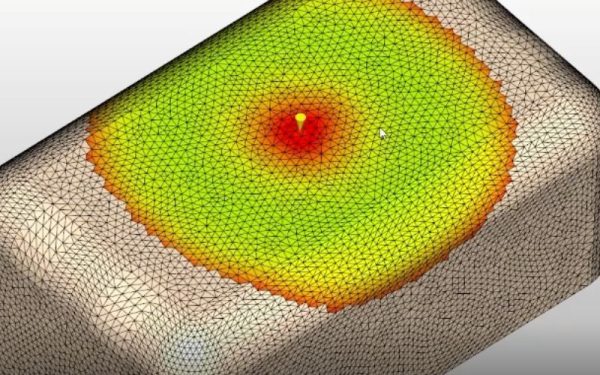

3.2 전문 CAE 시뮬레이션 솔루션

Cadmould Flex: 플라스틱 사출 분야에 특화된 솔루션으로, 금형 내 수지 흐름을 시뮬레이션하여 휨, 기포 등의 오류를 예측합니다.

Particleworks: 입자 기반 CFD(전산 유체 역학) 시뮬레이션 기술을 활용한 솔루션으로, 기존 소프트웨어처럼 메쉬를 나누지 않고도 복잡한 유체 상호작용(예: 기어박스 내부 오일 튀김)을 분석할 수 있는 혁신적인 솔루션입니다.

3.3 CAM 및 최적화 솔루션

Mastercam: 세계에서 가장 널리 사용되는 CAD/CAM 소프트웨어로, 2D/3D 설계를 G코드로 변환하여 CNC(밀링, 선반, 와이어 컷 등)를 제어합니다. Dynamic Motion 기술로 툴패스를 최적화하여 가공 속도를 최대 75% 향상시키고 절삭 공구 수명을 연장합니다.

TopSolid: CAD/CAM/ERP 통합 솔루션으로, 생산 데이터 관리가 매우 지능적입니다. TopSolid의 가장 큰 차별점은 완전한 연동성으로, 설계(CAD)를 변경하면 CAM 툴패스와 기술 도면이 즉시 자동 업데이트됩니다.

이 외에도 CAM 가공을 지원하는 솔루션으로:

• VoluMill: 일반 CAM이 아닌, 고생산성 툴패스 최적화 솔루션으로, 일정한 공구 부하를 유지하며 더 깊고 빠른 절삭이 가능하여 공구 수명을 연장하고 가공 시간을 최대 70% 단축합니다.
• MANUSsim: CNC 시뮬레이션 솔루션으로, 실제 가공 전에 공구와 지그 간 충돌을 검증하여 기계 자산을 보호합니다.

3.4 통합 솔루션 선두주자 (Siemens Digital Industries Software)

Siemens는 완전한 통합 솔루션 세트를 제공하는 선두 기업입니다.

• NX: 항공 및 자동차 산업의 대기업에서 사용하는 고급 CAD/CAM/CAE 소프트웨어
• Solid Edge: 중소기업용 강력한 3D 설계 솔루션
• Teamcenter: 전 세계에서 가장 널리 사용되는 PLM 소프트웨어로 모든 생산 데이터를 관리

베트남에서는 이러한 신뢰할 수 있는 솔루션을 SDE Tech가 컨설팅 및 구현 지원하며, 기업이 생산 특성에 맞는 소프트웨어 구성을 선택할 수 있도록 돕습니다.

4. 자주 묻는 질문

4.1 소규모 기업도 PLM을 사용해야 할까?

많은 소규모 기업은 PLM이 대기업 전용이라고 생각하지만, 프로젝트가 많아지고 설계 버전 관리가 어려워질 경우, PLM(또는 PDM 모듈)은 비용이 많이 드는 생산 오류를 방지하기 위해 필요합니다.

4.2 클라우드 CAD는 전통 설치형 소프트웨어만큼 안전한가?

CrownCAD와 같은 소프트웨어는 AWS, Azure 등 주요 클라우드 제공업체의 보안 시스템을 사용합니다. 데이터는 암호화되고 지속적으로 백업되어, 로컬 컴퓨터 하드 드라이브 손상이나 바이러스로 인한 데이터 손실을 방지합니다. 실제로 클라우드 CAD의 보안 수준은 잘 관리되지 않은 개인 PC보다 높습니다.

4.3 적합한 CAE 소프트웨어를 선택하려면?

기술적 문제를 먼저 정의해야 합니다. 플라스틱 금형 작업이라면 Cadmould Flex가 최적 선택이며, 복잡한 유체 흐름 분석이 필요하면 Particleworks가 더 적합합니다. SDE Tech와 같은 전문가의 상담을 통해 잘못된 투자 위험을 줄일 수 있습니다.

CAD, CAM, CAE, PLM의 융합은 기업이 전통 가공에서 스마트 제조로 전환하는 핵심 열쇠입니다. 각 시스템의 본질을 이해하고 NX, CrownCAD, VoluMill 등 신뢰할 수 있는 소프트웨어를 적절히 선택하면, 기업은 생산성을 높이는 동시에 산업 내 입지를 확립할 수 있습니다.
