Khám Phá Phần Mềm CAD Của SDE Tech

Phần mềm CAD không chỉ đơn thuần là công cụ vẽ; nó là nền tảng để tạo ra mô hình toán học chính xác, là cầu nối giữa ý tưởng và sản xuất thực tế.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu về phần mềm CAD từ định nghĩa, tính năng cốt lõi cho đến ứng dụng trong các ngành công nghiệp chủ lực, và giới thiệu các giải pháp phần mềm CAD tiên tiến mà SDE Tech đang phân phối.

I. Phần Mềm CAD Là Gì?

Để tiếp cận phần mềm CAD một cách toàn diện, trước hết chúng ta cần hiểu rõ định nghĩa và công dụng của công cụ này.

Định nghĩa

Phần mềm CAD là một hệ thống ứng dụng máy tính được thiết kế để hỗ trợ các kỹ sư, kiến trúc sư, và nhà thiết kế trong việc tạo lập, chỉnh sửa, phân tích và tối ưu hóa các bản thiết kế.

Phân loại

Sự phát triển của phần mềm CAD đã phân tách thành hai nhánh chính:

• Phần mềm CAD 2D (2D CAD): Tập trung vào việc tạo ra các bản vẽ kỹ thuật phẳng, hình chiếu, mặt cắt và sơ đồ. Đây là công cụ thay thế hoàn hảo cho bảng vẽ kỹ thuật truyền thống. Các phần mềm CAD 2D rất phổ biến trong việc thiết kế layout, sơ đồ điện và bản vẽ chi tiết gia công.
• Phần mềm CAD 3D (3D CAD): Đây là bước tiến vượt trội, cho phép người dùng xây dựng mô hình khối rắn, mô hình bề mặt và mô hình tham số. Các phần mềm CAD 3D giúp trực quan hóa sản phẩm trước khi sản xuất, giảm thiểu rủi ro thiết kế.

Đối tượng sử dụng

Hiện nay, phần mềm CAD được sử dụng rất phổ biến với nhiều đối tượng sử dụng như:

• Kỹ sư cơ khí và thiết kế sản phẩm: Sử dụng Phần mềm thiết kế cơ khí CAD (như Solid Edge, NX) để tạo ra các chi tiết máy, cụm lắp ráp, và khuôn mẫu.
• Kiến trúc sư và xây dựng: Sử dụng Phần mềm CAD trong xây dựng (như Revit, AutoCAD Architecture) để thiết kế mặt bằng, kết cấu, và mô hình thông tin công trình (BIM).
• Sinh viên và giáo dục: Các chương trình học kỹ thuật và thiết kế đều coi việc nắm vững phần mềm CAD cho sinh viên là yêu cầu quan trọng hiện nay. Nhiều nhà sản xuất cung cấp phiên bản phần mềm CAD miễn phí hoặc giá rẻ để hỗ trợ học tập.

Bản vẽ CAD

Bản vẽ CAD (hoặc mô hình CAD) là hồ sơ kỹ thuật số chứa tất cả thông tin hình học và phi hình học (vật liệu, dung sai, lớp hoàn thiện) của một sản phẩm. Sự chính xác của phần mềm CAD được đảm bảo nhờ vào hệ thống tọa độ toán học, giúp loại bỏ các sai số chủ quan của con người.

II. Công Dụng Của Phần Mềm CAD

Phần mềm CAD có giá thành cao những vẫn được sử dụng rộng rãi trong lĩnh vực sản xuất, chế tạo và giáo dục là do sở hữu nhiều công dụng sau:

Tối ưu quy trình thiết kế

Phần mềm CAD giúp các kỹ sư làm việc nhanh hơn, tiết kiệm công sức và hỗ trợ khả sáng tạo.

• Giảm thời gian thiết kế: Nhờ tính năng thư viện lưu trữ có sẵn, người thiết kế có thể dễ dàng chèn các chi tiết tiêu chuẩn (như bulông, đai ốc, động cơ, hay các chi tiết nội thất như ngăn kéo) vào dự án, thay vì phải vẽ lại từ đầu.
• Thiết kế chính xác theo từng kích thước: Phần mềm CAD đảm bảo độ chính xác tuyệt đối. Các công cụ đo lường và khả năng hiệu chỉnh theo thời gian thực giúp tạo ra các chi tiết vừa khít, là yếu tố then chốt trong ngành gia công gỗ và sản xuất chính xác.
• Dễ dàng chỉnh sửa: Các phần mềm CAD sử dụng thiết kế tham số cho phép kỹ sư thay đổi một kích thước (tham số) duy nhất, và toàn bộ mô hình sẽ tự động cập nhật theo logic thiết kế, tiết kiệm thời gian tái thiết kế đáng kể khi có yêu cầu thay đổi từ khách hàng

Tăng độ chính xác cho sản xuất

Một trong những công dụng quan trọng nhất của các phần mềm CAD chính là đáp ứng sự chính xác trong quá trình sản xuất, chế tạo. Từ đó giảm chi phí vận hành, sản xuất và hạn chế tối đa lỗi phát sinh.

• Mô phỏng hình học và kiểm tra sai số: Các phần mềm CAD cao cấp tích hợp khả năng mô phỏng lắp ráp. Kỹ sư thiết kế có thể mô phỏng chuyển động của các cơ cấu máy và kiểm tra va chạm giữa các chi tiết trước khi gửi xuống xưởng.
• Kiểm tra tính khả thi và độ bền: Một số phần mềm CAD tích hợp hoặc liên kết với các công cụ Phân tích phần tử hữu hạn (FEA/CAE) để kiểm tra ứng suất, biến dạng, và độ bền vật liệu. Điều này giúp tối ưu hóa thiết kế ngay trên máy tính, giảm chi phí làm mẫu thử thực tế.
• Xuất bản vẽ phục vụ chế tạo: Phần mềm CAD tự động tạo ra bản vẽ kỹ thuật 2D từ mô hình 3D, bao gồm đầy đủ hình chiếu, mặt cắt, và Bảng Kê Vật Tư (BOM), hoặc xuất trực tiếp mô tả sản phẩm dựa trên mô hình phục vụ chế tạo.

Tăng hiệu quả quản lý

Một trong những công dụng nổi bật khác của phần mềm CAD đó là quản lý và chia sẻ thông tin, dữ liệu bản vẽ đến các phần mềm khác trong hệ thống.

• Quản lý dữ liệu thiết kế: Phần mềm CAD cho phép quản lý phiên bản và theo dõi lịch sử chỉnh sửa, đảm bảo mọi người đều làm việc trên phiên bản thiết kế mới nhất.
• Chia sẻ dữ liệu qua môi trường PLM: Khi tích hợp với hệ thống quản lý vòng đời sản phẩm, dữ liệu thiết kế có thể được chia sẻ liền mạch giữa phòng R&D, sản xuất và kiểm soát chất lượng (QC), giúp giảm lỗi giữa các phòng ban.
• Trực quan hóa sản phẩm: Các phần mềm CAD hiện đại tích hợp khả năng kết xuất hình ảnh và trực quan hóa. Việc tạo ra các hình ảnh render chân thực, mô phỏng ánh sáng, vân gỗ, vật liệu (như trong ngành nội thất) giúp khách hàng có cái nhìn rõ ràng hơn so với bản vẽ kỹ thuật khô khan.

Công cụng của phần mềm CAD

III. Các Tính Năng Chuyên Sâu Của CAD

Ngoài tính năng chính là tạo bản vẽ kỹ thuật. Các phần mềm CAD hiện nay được cập nhật và bổ sung nhiều tính năng mạnh mẽ giúp tăng hiệu suất trong quá trình làm việc của kỹ sư thiết kế.

Mô hình hoá 2D/3D và công nghệ đồng bộ

Phần mềm CAD 3D sử dụng các thuật toán phức tạp để xây dựng mô hình. Đặc biệt, công nghệ Synchronous Technology (của Siemens Solid Edge) là một bước đột phá. Nó kết hợp ưu điểm của mô hình hóa tham số (có ràng buộc) và mô hình hóa trực tiếp (Direct Modeling), cho phép người dùng chỉnh sửa hình học ngay lập tức, mà không cần lịch sử thiết kế phức tạp. Điều này cực kỳ hữu ích khi nhập file từ các phần mềm CAD khác.

Lắp ráp và kiểm tra va chạm

Tính năng lắp ráp (Assembly) không chỉ đơn thuần là ghép các chi tiết lại. Mà còn bao gồm:

• Định vị chi tiết theo các ràng buộc kỹ thuật (đồng tâm, song song, vuông góc).
• Thực hiện phân tích động học để mô phỏng chuyển động thực tế của cơ cấu máy.
• Tạo sơ đồ tháo lắp phục vụ hướng dẫn lắp đặt và bảo trì.

Thư viện linh kiện có sẵn và khả năng tùy chỉnh

Thư viện linh kiện là tính năng tiết kiệm thời gian hàng đầu. Hơn thế nữa, phần mềm CAD cho phép người dùng tự tạo và mở rộng thư viện cá nhân, biến các thiết kế lặp lại thành các khối tùy chỉnh thông minh, có thể tái sử dụng ngay lập tức cho các dự án sau.

Chỉnh sửa và hiệu chính bản vẽ

Khả năng quản lý cấu hình và phiên bản thiết kế là tiêu chuẩn quan trọng hiện nay. Khi mô hình 3D được chỉnh sửa, phần mềm CAD tự động cập nhật tất cả các bản vẽ 2D liên quan, đảm bảo tính nhất quán tuyệt đối của hồ sơ kỹ thuật.

Xuất bản vẽ với nhiều định dạng

Trong quá trình lựa chọn phần mềm CAD, kỹ sư thiết kế ưu tiên chọn phần mềm có khả năng tương thích cao với những nền tảng bên ngoài phần mềm. Phần mềm CAD phải hỗ trợ một loạt các định dạng chuẩn công nghiệp để trao đổi dữ liệu mượt mà:

• DWG/DXF: Phổ biến nhất cho bản vẽ 2D.
• STEP: Tiêu chuẩn vàng để trao đổi mô hình khối 3D giữa các hệ thống phần mềm CAD khác nhau.
• IGES: Dùng cho việc trao đổi dữ liệu bề mặt phức tạp.
• STL: Bắt buộc cho công nghệ in 3D.

Hỗ trợ nhiều hình học và vật liệu

Các phần mềm CAD chuyên nghiệp cung cấp các môi trường làm việc đặc thù, ví dụ:

• Sheet Metal: Thiết kế kim loại tấm với các chức năng uốn, cắt, và tự động trải phẳng (Flat Pattern) chính xác.
• Weldment: Thiết kế kết cấu hàn, tự động tạo bảng kê vật liệu cắt.
• Generative Design: Tối ưu hóa tô pô (Topology Optimization) để tạo ra các hình dạng hữu cơ, nhẹ và bền, thường dùng cho các chi tiết được in 3D.

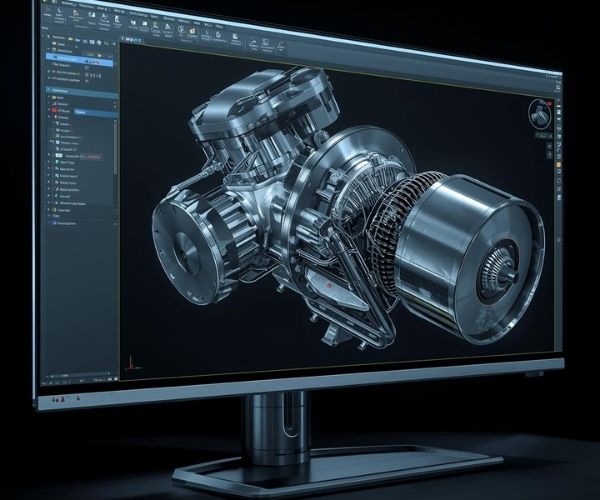

Các tính năng của phần mềm CAD

IV. Ứng Dụng Của Phần Mềm CAD Trong Thực Tế

Hiện nay, phần CAD được ứng dụng rộng rãi trong nhiều nghành nghề khác nhau như:

Ngành cơ khí và chế tạo khuôn mẫu CNC

• Phần mềm thiết kế cơ khí CAD là xương sống của ngành này, từ việc thiết kế các bộ phận máy móc chính xác (dung sai chặt chẽ) đến việc tạo ra các cụm lắp ráp phức tạp.
• Trong chế tạo máy, phần mềm CAD cung cấp mô hình hình học đầu vào cho các phần mềm CAM để lập trình gia công cho máy CNC (Chế tạo khuôn mẫu CNC).

Ngành thiết kế ô tô và sản xuất linh kiện điện tử

• Ngành ô tô yêu cầu các phần mềm CAD cao cấp (như NX CAD) để xử lý các bề mặt kiểu dáng phức tạp và tích hợp các hệ thống dây điện, ống dẫn.
• Trong điện tử, phần mềm CAD được dùng để thiết kế vỏ sản phẩm, đảm bảo sự tương thích giữa mô hình cơ khí và bo mạch PCB.

Ngành thiết kế nội thất và khắc 3D

• Phần mềm CAD trong xây dựng và nội thất giúp tạo ra các không gian 3D chi tiết, từ đó xuất ra các bản vẽ cắt phôi chính xác cho máy CNC.
• Phần mềm CAD cũng đóng vai trò quan trọng trong nghệ thuật và tạo hình, đặc biệt là khắc 3D và điêu khắc kỹ thuật số.

Ngành thiết kế sản phẩm công nghiệp

Phần mềm CAD đóng vai trò biến ý tưởng sáng tạo thành sản phẩm tiêu dùng thực tế, tập trung vào yếu tố thẩm mỹ, công thái học và trải nghiệm người dùng.

• Thiết kế sản phẩm tiêu dùng: Các nhà thiết kế sử dụng phần mềm CAD để tạo ra các sản phẩm tiêu dùng hàng ngày như đồ gia dụng, thiết bị y tế (không cấy ghép), đồ chơi, bao bì mỹ phẩm, v.v. Việc mô hình hóa 3D giúp kiểm tra sự hài hòa về mặt kiểu dáng trước khi sản xuất hàng loạt.
• Phác thảo concept 3D và mô hình hoá bề mặt: Trong giai đoạn đầu của thiết kế công nghiệp, phần mềm CAD cho phép phác thảo ý tưởng trực tiếp dưới dạng mô hình 3D, đặc biệt sử dụng kỹ thuật mô hình hóa bề mặt tự do để tạo ra các đường cong và hình dáng phức tạp, đảm bảo tính thẩm mỹ cao.

​Ngành y tế – y khoa – chế tạo sinh học

Đây là lĩnh vực mà phần mềm CAD đang được ứng rộng phổ biến để cải thiện sức khỏe con người. Các ứng dụng này thường đòi hỏi độ chính xác tuyệt đối và tích hợp công nghệ In 3D.

• Thiết kế mão răng, implant nha khoa: Phần mềm CAD chuyên dụng trong nha khoa cho phép thiết kế các bộ phận phục hình (mão răng, cầu răng) và chân implant khớp hoàn hảo với dữ liệu quét 3D của bệnh nhân, sau đó xuất file cho máy phay CNC hoặc máy in 3D sinh học.
• Thiết kế xương nhân tạo, bộ phận cấy ghép: Sử dụng kỹ thuật thiết kế ngược, các mô hình 3D của xương, khớp hoặc các bộ phận cơ thể bị khiếm khuyết được tái tạo bằng phần mềm CAD để thiết kế các bộ phận cấy ghép tùy chỉnh theo giải phẫu học của từng cá nhân.

Các tính năng chính của phần mềm CAD

V. Tiêu Chí Lựa Chọn Phần Mềm CAD

Việc lựa chọn phần mềm CAD bản quyền phải dựa trên nhu cầu, ngân sách và khả năng tích hợp của doanh nghiệp.

• Tính năng cốt lõi: Khả năng xử lý mô hình khối, bề mặt, và lắp ráp lớn.
• Khả năng mở rộng: Liệu phần mềm có thể tích hợp với các giải pháp CAM/CAE/PLM trong tương lai hay không.
• Chi phí: Chi phí bản quyền, bảo trì, và đào tạo.
• Hỗ trợ và cộng đồng: Mức độ hỗ trợ kỹ thuật từ đại lý và sự phổ biến của cộng đồng người dùng

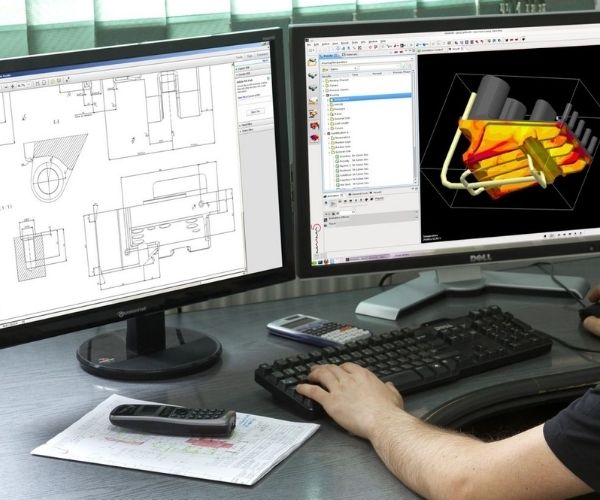

Các tiêu chí của phần mềm CAD

VI. Một Số Phần Mềm CAD Phổ Biến Hiện Nay

Dưới đây là một số phần mềm được ưa chuộng và sử dụng rộng rãi bởi các kỹ sư thiết kế và doanh nghiệp.

• SOLID EDGE: Giải pháp CAD/CAM/CAE tầm trung hàng đầu của Siemens. Nổi bật với Synchronous Technology, Solid Edge là lựa chọn lý tưởng cho các doanh nghiệp vừa và nhỏ (SME) cần tốc độ và sự linh hoạt trong thiết kế cơ khí và kim loại tấm.
• NX: Phần mềm cao cấp (High-end) của Siemens. Chuyên về thiết kế bề mặt phức tạp (Class-A), lắp ráp siêu lớn và tích hợp sâu các công cụ CAM/CAE. NX là lựa chọn của các tập đoàn lớn trong ngành ô tô, hàng không.
• TOPSOLID: Phần mềm CAD chuyên biệt cho ngành gỗ, nội thất và khuôn mẫu. TOPSolid cung cấp giải pháp tích hợp từ thiết kế, báo giá đến xuất mã cho máy CNC (CAM), tối ưu hóa quy trình sản xuất.
• CROWNCAD: là nền tảng CAD 3D lưu trữ đám mây cung cấp đầy đủ tính năng thiết kế bao gồm thiết kế bộ phận, mô hình lắp ráp, bản vẽ kỹ thuật và chuyển đổi dữ liệu liền mạch (hỗ trợ các định dạng SOLIDWORKS, Creo, STEP, IGES), cho phép truy cập tức thì từ bất kỳ thiết bị nào mà không cần cài đặt.
• PROGECAD: Các giải pháp CAD 2D và 3D thay thế, cung cấp đầy đủ chức năng với chi phí hợp lý, đặc biệt phù hợp cho các doanh nghiệp cần chuyển đổi từ 2D truyền thống sang phần mềm CAD bản quyền hợp pháp.

Một số phần mềm CAD phổ biến hiện nay

VII. SDE Tech – Đơn Vị Phân Phối Giải Pháp CAD/CAM/CAE Toàn Diện Tại Việt Nam

Hơn 20+ năm kinh nghiệm phân phối sản phẩm CAD/CAM/CAE/PLM. SDE Tech là đối tác vàng của hãng phần mềm hàng đầu như Siemens, chúng tôi cam kết 100% về chất lượng sản phẩm và dịch vụ hậu mãi tốt nhất cho doanh nghiệp.

Ngoài ra sản phẩm phần mềm, SDE Tech còn cung cấp các gói dịch vụ nâng cao như:

• Thiết kế – Lập trình gia công – Viết Post Processor: Cung cấp dịch vụ thiết kế 3D, xuất bản vẽ 2D, bóc tách khối lượng chi tiết & cụm chi tiết, đào tạo về các dự án cơ khí chế tạo máy, khuôn mẫu. Cung cấp các dịch vụ lập trình CAM, viết Post Processor và đào tạo về gia công tiện phay từ 3 trục – 5 trục
• Đào tạo chuyên sâu các phần mềm: Siemens NX, Solid Edge, Topsolid, Teamcenter
• Hỗ trợ kỹ thuật, vận hành: Đảm bảo hệ thống hoạt động ổn định, giải quyết các sự cố kỹ thuật kịp thời, giúp doanh nghiệp liên tục vận hành.

Hãy liên hệ ngay đến SDE Tech để nhận được tư vấn chi tiết miễn phí về sản phẩm và dịch vụ !
