Trong chuỗi quy trình từ thiết kế đến sản xuất (CAD/CAM/CNC), có một mắt xích “vô hình” nhưng lại đóng vai trò quyết định đến sự thành bại của chi tiết gia công. Đó chính là Post Processor. Dù bạn sở hữu một bản thiết kế hoàn hảo và đường chạy dao tối ưu trên phần mềm CAM, nhưng nếu bộ xử lý hậu kỳ không chuẩn xác, máy CNC của bạn sẽ không thể vận hành, hoặc tệ hơn là gây ra những cú va chạm kinh hoàng.

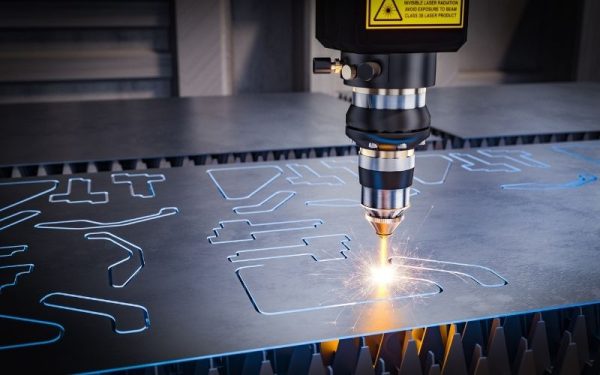

1. Tổng quan về Post Processor trong gia công CNC
Để hiểu về Post Processor, trước tiên chúng ta cần nhìn vào cách thức “giao tiếp” giữa máy tính và máy công cụ CNC.
1.1. Định nghĩa Post Processor (Bộ xử lý hậu kỳ) là gì?
Post Processor (thường gọi tắt là “Post”) là một phần mềm hoặc một tệp cấu hình chuyên biệt có nhiệm vụ chuyển đổi dữ liệu đường chạy dao được tạo ra từ phần mềm CAM thành ngôn ngữ mà bộ điều khiển của máy CNC có thể hiểu được.
Mỗi dòng máy CNC (như Fanuc, Haas, Mazak) và mỗi bộ điều khiển (Controller) có một “ngữ pháp” riêng. Post Processor chính là “người thông dịch” giúp biến các ý tưởng hình học trừu tượng thành các lệnh cơ khí cụ thể.
1.2. Vai trò “cầu nối” dữ liệu giữa phần mềm CAD/CAM và máy CNC
Trong quy trình sản xuất, phần mềm CAM (như Siemens NX hay Solid Edge) tạo ra các đường chạy dao dựa trên mô hình hình học 3D. Tuy nhiên, các đường chạy dao này tồn tại ở dạng dữ liệu trung gian (Neutral data). Máy CNC không thể đọc trực tiếp dữ liệu này.
Lúc này, Post Processor đóng vai trò là trạm trung chuyển cuối cùng. Nó tiếp nhận dữ liệu từ CAM, lọc qua các quy tắc của hệ điều khiển máy và xuất ra tệp tin G-code/M-code hoàn chỉnh. Không có Post, khoảng cách giữa máy tính và máy CNC là không thể lấp đầy.
1.3. Nguyên lý hoạt động: Cách chuyển đổi dữ liệu đường chạy dao (CL Data) sang mã G-code/M-code
Dữ liệu đầu vào của một Post Processor thường được gọi là CL Data (Cutter Location Data). Đây là tập hợp các tọa độ (X, Y, Z) và hướng vector của dụng cụ cắt (I, J, K) trong không gian 3D.
Nguyên lý hoạt động diễn ra qua 3 bước chính:
- Đọc dữ liệu CL: Phân tích tọa độ điểm và các lệnh công nghệ (tốc độ quay, bước tiến, tưới nguội).
- Xử lý toán học & Logic: Tính toán các phép quay động học đối với máy 4-5 trục, kiểm tra giới hạn hành trình của máy.
- Xuất định dạng (Formatting): Thêm các tiền tố (G, M, T, S, F) và định dạng số thập phân theo đúng cú pháp của hệ điều khiển.

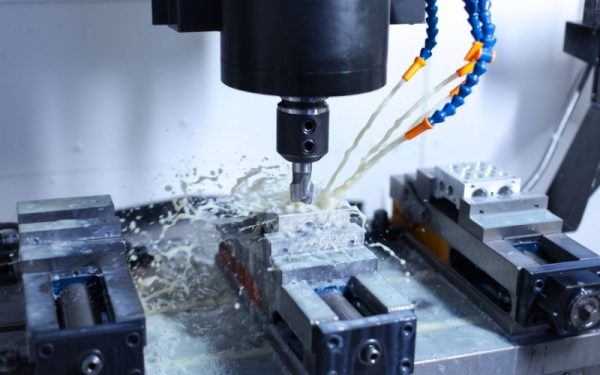

2. Tầm quan trọng của một Post Processor chuẩn trong quy trình sản xuất
Việc duy trì thói quen “sửa G-code bằng tay” là một rủi ro cực lớn trong sản xuất hiện đại.
2.1. Tự động hóa hoàn toàn, loại bỏ sai sót do sửa G-code thủ công
Một bộ Post Processor chuẩn cho phép kỹ sư lập trình xuất code và truyền thẳng xuống máy CNC mà không cần mở tệp G-code ra để chỉnh sửa thủ công. Việc sửa tay không chỉ gây tốn thời gian mà còn tiềm ẩn nguy cơ nhầm lẫn con số, dẫn đến hỏng phôi hoặc gãy dao.
2.2. Tận dụng tối đa các chu trình gia công tiên tiến của máy CNC
Các máy CNC hiện đại sở hữu các chu trình (Cycles) cực kỳ thông minh như khoan sâu (G83), taro (G84), hay các lệnh tối ưu hóa bề mặt. Một Post chất lượng cao sẽ biết cách kích hoạt các chu trình này thay vì xuất ra các dòng lệnh G1 rời rạc, giúp chương trình nhẹ hơn và máy vận hành mượt mà hơn.
2.3. Đảm bảo an toàn, tránh va đập (Machine Crash) gây hỏng hóc thiết bị
Đây là giá trị quan trọng nhất. Một Post được lập trình tốt sẽ bao gồm các lệnh an toàn như: trả về điểm tham chiếu (G28), lệnh bù trừ chiều dài dao (G43), và kiểm tra hướng xoay của các trục quay. Đối với máy 5 trục, Post đóng vai trò tính toán điểm xoay tâm dụng cụ (TCP), đảm bảo mũi dao luôn nằm đúng vị trí.
3. Các tiêu chí đánh giá và lựa chọn Post Processor chất lượng cao
3.1. Tính tương thích tuyệt đối với bộ điều khiển
Mỗi bộ điều khiển có những “tiếng địa phương” riêng. Ví dụ, Heidenhain sử dụng ngôn ngữ hội thoại (Conversational), khác hoàn toàn với mã G-code tiêu chuẩn của Fanuc. Một Post Processor tốt phải được xây dựng dựa trên tài liệu kỹ thuật chính xác của hãng sản xuất bộ điều khiển đó.
3.2. Khả năng tùy biến linh hoạt theo cấu hình máy
Không có hai chiếc máy CNC nào hoàn toàn giống hệt nhau về cấu hình. Vị trí thay dao, cách quản lý ổ dao, hay các lệnh đóng/mở cửa tự động đều khác nhau. Post phải cho phép tùy biến linh hoạt để phù hợp với từng “cá thể” máy trong xưởng.
3.3. Hỗ trợ đầy đủ các tính năng phức tạp
Với các dòng máy cao cấp, Post cần hỗ trợ:
- Gia công 5 trục: Các lệnh G68.2 (Tilted Workplane) hay G43.4$ (TCPM).
- Đầu dò Probing: Tự động lấy gốc tọa độ hoặc đo kích thước ngay trên máy.
- Sub-programs/Macros: Giúp quản lý các tác vụ lặp lại chuyên nghiệp.

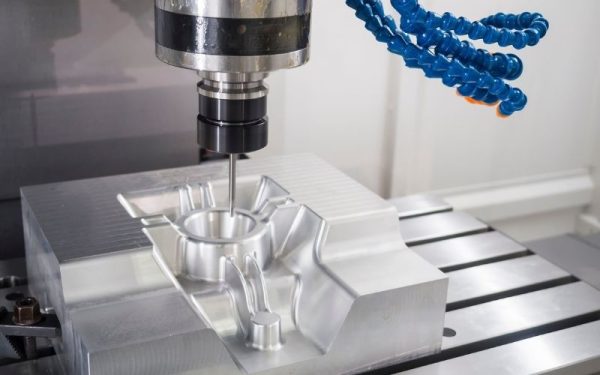

4. Giải pháp Post Processor trong hệ sinh thái phần mềm CAM
4.1. Sử dụng Post Processor từ thư viện có sẵn (Generic Post)
Hầu hết các phần mềm CAM đều cung cấp một thư viện Post mẫu. Chúng hoạt động tốt cho các máy 3 trục cơ bản. Tuy nhiên, nếu dùng cho máy 5 trục hoặc máy tiện phay phức tạp, các Post mẫu này thường thiếu sót các lệnh an toàn đặc thù.
4.2. Khi nào nhà máy cần lập trình Post Processor tùy chỉnh (Custom Post)?
Bạn cần một Custom Post khi:
- Máy CNC có cấu hình động học đặc biệt.
- Cần tối ưu hóa thời gian gia công bằng cách tận dụng tính năng độc quyền của hãng máy.
- Yêu cầu xuất báo cáo (Tool list, Setup sheet) tự động kèm theo G-code.
4.3. Công cụ Post Builder và Post Configurator mạnh mẽ trong Siemens NX
Trong hệ sinh thái Siemens NX, hai công cụ này là “phù thủy” tạo ra các bộ Post đẳng cấp:
- Post Builder: Công cụ truyền thống, trực quan, dễ sử dụng.
- Post Configurator: Công nghệ mới dựa trên kiến trúc lớp (Layers), giúp quản lý các máy phức tạp nhất hiện nay một cách khoa học.

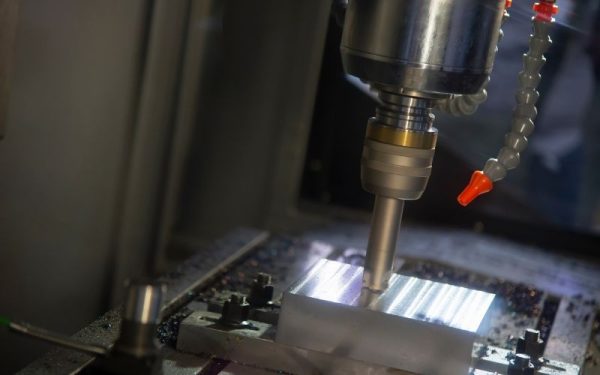

5. Quy trình thiết lập và kiểm chứng Post Processor an toàn với MANUSsim
SDE Tech luôn khuyến nghị quy trình kiểm chứng nghiêm ngặt để đảm bảo an toàn tuyệt đối cho dàn máy của khách hàng.
5.1. Bước 1: Thu thập thông số cấu hình động học (Kinematics) của máy
Kỹ sư cần đo đạc khoảng cách giữa các trục quay, giới hạn hành trình ($X, Y, Z$), hướng xoay của bàn máy hoặc đầu trục chính. Đây là dữ liệu đầu vào để xây dựng mô hình máy ảo chính xác.
5.2. Bước 2: Tích hợp file Post Processor vào hệ thống phần mềm CAM
Tệp tin Post sau khi được lập trình sẽ được cài đặt vào thư viện của phần mềm. Lúc này, khi nhấn lệnh “Post Process”, phần mềm sẽ gọi bộ Post này để chuyển đổi CL Data thành G-code.
5.3. Bước 3: Xuất G-code và mô phỏng chống va đập tuyệt đối bằng MANUSsim
Đây là bước tạo nên sự khác biệt của SDE Tech. Phần lớn các phần mềm CAM chỉ mô phỏng đường chạy dao lý thuyết, nhưng MANUSsim mô phỏng dựa trên chính tệp G-code thực tế.
MANUSsim đọc từng dòng lệnh G, M, S, T và mô phỏng sự chuyển động của toàn bộ thân máy, đồ gá, dao cụ. Nếu có bất kỳ va chạm nào hoặc dao đi lẹm vào phôi do lỗi Post, MANUSsim sẽ cảnh báo ngay lập tức, ngăn chặn rủi ro hư hỏng máy thực tế.
5.4. Bước 4: Chạy rà trên máy CNC thực tế và tinh chỉnh mã lệnh
Sau khi qua “màng lọc” MANUSsim, G-code mới được đưa xuống máy thực tế để chạy rà không phôi nhằm kiểm tra các lệnh thay dao, tưới nguội và vị trí điểm gốc trước khi gia công chính thức.
Xem thêm bài viết: Quy trình xây dựng Post Process trong CNC với MANUSsim
6. Câu hỏi thường gặp về Post Processor
6.1. Có một file Post Processor nào dùng chung cho tất cả các máy CNC không?
Không. Mỗi cấu hình máy và bộ điều khiển yêu cầu một logic tính toán riêng biệt. Việc dùng chung Post có thể gây ra những sai lệch tọa độ nghiêm trọng.
6.2. Chi phí để viết một bộ Post Processor cho máy CNC 4-5 trục là bao nhiêu?
Chi phí phụ thuộc vào độ phức tạp của máy. Tuy nhiên, đầu tư một bộ Post chuẩn kết hợp với giải pháp mô phỏng là cách tiết kiệm nhất để bảo vệ dàn máy trị giá hàng tỷ đồng.
6.3. Tại sao nên dùng MANUSsim để kiểm tra G-code thay vì mô phỏng mặc định trên CAM?
Mô phỏng trên CAM thường bỏ qua các lỗi phát sinh trong quá trình “thông dịch” của Post. Chỉ có các phần mềm chuyên dụng như MANUSsim mới có thể đọc hiểu G-code thô và mô phỏng chính xác những gì sẽ xảy ra trên máy thực.
Post Processor không chỉ là một tệp tin máy tính, nó là trí tuệ của quy trình sản xuất. Việc sở hữu một bộ Post chuẩn xác kết hợp với quy trình kiểm chứng bằng MANUSsim chính là tấm “bảo hiểm” tốt nhất cho tài sản của doanh nghiệp bạn.
