Quy trình xây dựng Post Process trong CNC với MANUSsim

Trong chuỗi quy trình gia công cơ khí chính xác, bộ Post Processor đóng vai trò là “cầu nối” ngôn ngữ giữa phần mềm CAM và máy CNC. Một bộ Post Process không chuẩn xác có thể dẫn đến sai lệch kích thước, máy chạy giật cục, hoặc nghiêm trọng hơn là va chạm gây hỏng hóc máy. Để giải quyết triệt để vấn đề này, SDE Tech giới thiệu quy trình xây dựng Post Process trong CNC với MANUSsim – giải pháp không chỉ xuất code mà còn tối ưu hóa toàn diện hiệu suất vận hành của máy CNC.

1. Xây dựng bản sao kỹ thuật số (Digital Twin Kinematics)

Trước khi xuất bất kỳ dòng code nào, MANUSsim yêu cầu thiết lập một “Bản sao kỹ thuật số” (Digital Twin) mô phỏng chính xác cấu trúc động học thực tế của máy CNC. Điều này đảm bảo Post Processor hiểu rõ giới hạn và năng lực của thiết bị.

• Cấu hình trục: Xác định chính xác cấu trúc máy là 3 trục, 4 trục (trục A hay B), hay các dòng máy 5 trục phức tạp (AC, AB, BC).
• Giới hạn hành trình (Limits): Khai báo vùng làm việc cực đại của từng trục. Post Process sẽ tự động tính toán các điểm ngắt hoặc quay trục an toàn, tránh lỗi Over-travel trong quá trình gia công.
• Điểm tâm xoay (Pivot point): Đối với các dòng máy 5 trục không tích hợp tính năng TCP (Tool Center Point Control), MANUSsim sẽ tính toán bù trừ tọa độ dựa trên khoảng cách từ tâm xoay đến đầu dao ngay trong quá trình xuất Post, đảm bảo độ chính xác tuyệt đối.

2. Tích hợp thuật toán tối ưu hóa động lực học (Optimization Engine)

Điểm khác biệt lớn nhất của quy trình xây dựng Post trong MANUSsim chính là sự lồng ghép các thuật toán tối ưu hóa ngay khi đang xuất code (Post-processing).

• Điều chỉnh Feedrate (FF) thông minh: MANUSsim không xuất ra một giá trị FF cố định. Thuật toán sẽ chèn các lệnh thay đổi bước tiến liên tục dựa trên tải trọng cắt thực tế và độ dày phôi đã được mô phỏng. Điều này giúp dao không bị “ngợp” ở những vùng ăn sâu và duy trì tốc độ cao ở vùng cắt nhẹ.
• Kiểm soát gia tốc (Gerk/Acceleration): Post sẽ chèn các mã lệnh điều khiển tốc độ cao như G05.1G05.1 (Fanuc) hoặc CYCLE832CYCLE832 (Siemens). Điều này giúp hệ điều hành máy CNC hiểu và thực hiện chiến lược chạy dao mượt mà nhất, giảm thiểu rung động khi chuyển hướng đột ngột.

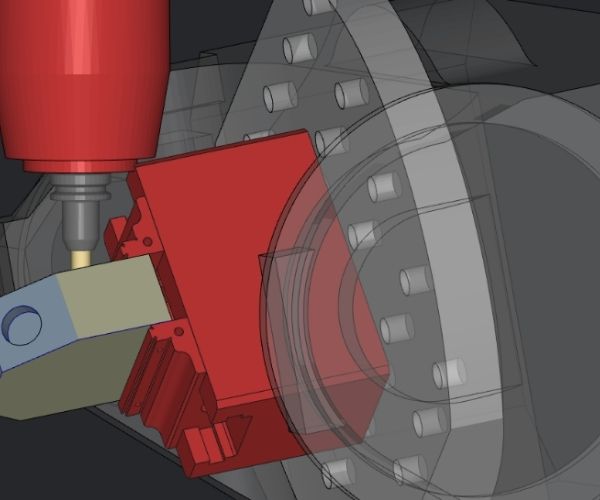

3. Hiệu chỉnh ngôn ngữ đặc thù cho từng hệ điều khiển (Controller Specifics)

Mỗi hệ điều hành CNC (Controller) đều có những mã lệnh và chu trình riêng. MANUSsim cung cấp thư viện Templates phong phú cho mọi hệ điều hành phổ biến:

• Fanuc/Mitsubishi: Tập trung tối ưu hóa các chu trình khoan, taro và các lệnh bù trừ dao G43G43.
• Heidenhain: Xuất code dạng mã đối thoại (Conversational) hoặc định dạng .H.H, hỗ trợ tối đa các chu trình phức tạp như Plane SpatialPlane Spatial.
• Siemens: Khai thác các cấu trúc lệnh nâng cao (Advanced CommandsAdvanced Commands) dành riêng cho gia công khuôn mẫu và gia công đa trục.

4. Kiểm tra va chạm đồng thời (Simultaneous Verification)

Thông thường, kỹ sư phải xuất file G-code rồi mới mang đi mô phỏng kiểm tra. Với MANUSsim, quy trình này được nâng cấp thành “Post-Sim” (Vừa xuất Post vừa mô phỏng).

Trong khi đang chạy Postprocess, MANUSsim đồng thời mô phỏng chuyển động thực tế của máy dựa trên dòng G-code đang được xuất ra. Nếu phát hiện hướng Vector Chiếu (Projection Vector) có nguy cơ gây va chạm giữa đầu dao và đồ gá tại một góc xoay nhất định, hệ thống sẽ dừng lại và cảnh báo kỹ sư điều chỉnh trục dao ngay lập tức. Điều này giúp loại bỏ rủi ro va chạm ngay từ khâu chuẩn bị chương trình.

5. Khả năng tùy biến sâu thông qua kiến trúc mở (Open Architecture)

Quy trình xây dựng Post Process trong MANUSsim cho phép các kỹ sư can thiệp sâu vào cấu trúc để thêm các lệnh tùy chỉnh theo nhu cầu đặc thù của nhà máy:

• Lệnh đo kiểm (Probing): Tự động chèn các lệnh đo kiểm phôi hoặc dao sau mỗi nguyên công quan trọng.
• Thông tin quản lý: Xuất kèm các báo cáo về tổng thời gian gia công thực tế, danh sách dao cụ và các cảnh báo bảo trì định kỳ.

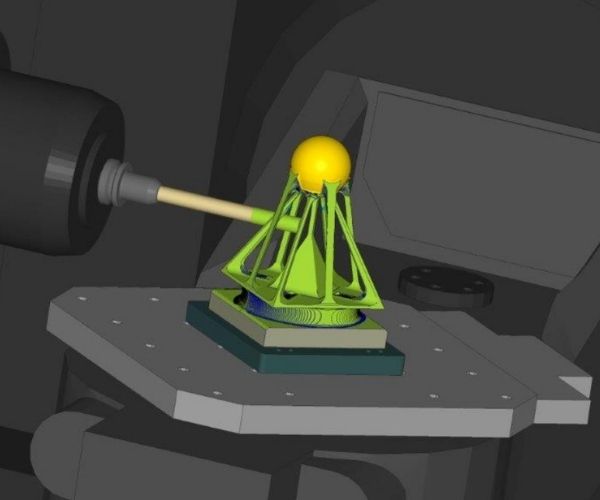

6. Hiệu quả thực tế sau khi triển khai quy trình chuẩn trên MANUSsim

Việc sở hữu một bộ Post Process được xây dựng bài bản từ MANUSsim mang lại những lợi ích vượt trội cho doanh nghiệp:

• Triệt tiêu hoàn toàn sai số: Loại bỏ khoảng cách giữa mô phỏng trên phần mềm CAM và thực tế vận hành tại máy CNC.
• Máy chạy “ngọt” và bền bỉ hơn: Nhờ kiểm soát tốt gia tốc và lực cắt, máy CNC giảm thiểu rung động, tránh hiện tượng cộng hưởng (chatter), từ đó kéo dài tuổi thọ trục chính và dao cụ.
• An toàn tuyệt đối: Kỹ sư hoàn toàn tự tin khi đổ chương trình xuống máy và nhấn nút “Start” mà không cần lo lắng về các tình huống va chạm bất ngờ.

Các câu hỏi thường gặp

MANUSsim có thể xây dựng Post Process cho máy CNC 5 trục đời cũ không?

Có. MANUSsim đặc biệt mạnh trong việc tính toán bù trừ tâm xoay (Pivot Point) cho các máy không có TCP, giúp các dòng máy cũ vẫn có thể gia công 5 trục chính xác.

Thời gian để xây dựng một bộ Post chuẩn trong MANUSsim là bao lâu?

Tùy vào độ phức tạp của máy và hệ điều khiển, quy trình thường mất từ 3-7 ngày làm việc để hoàn thiện cấu trúc động học và kiểm tra mô phỏng Post-Sim.

Xây dựng Post Process chuẩn trong CNC với MANUSsim không chỉ là việc chuyển đổi dữ liệu, mà là quá trình tối ưu hóa toàn diện năng lực sản xuất. Với đội ngũ kỹ thuật giàu kinh nghiệm, SDE Tech cam kết đồng hành cùng doanh nghiệp làm chủ công nghệ và đảm bảo quy trình gia công an toàn, chính xác nhất.
