Thao tác export file PDF trên CAD là kỹ năng cơ bản nhưng cực kỳ quan trọng giúp các kỹ sư truyền tải bản vẽ kỹ thuật tới khách hàng và đối tác mà không lo lỗi font chữ hay mất định dạng. Với phần mềm GreenCAD, quy trình chuyển đổi bản vẽ DWG sang PDF diễn ra vô cùng nhanh chóng, giữ trọn vẹn chất lượng nét vẽ và tối ưu hóa dung lượng tệp in ấn.
1. Tại sao cần xuất file PDF từ bản vẽ CAD?
Việc export file PDF trên CAD hay còn gọi là xuất bản vẽ từ định dạng DWG/DXF sang PDF mang lại nhiều lợi ích thiết thực cho quy trình làm việc kỹ thuật:
- Tính đóng gói và bảo mật: Tệp PDF ngăn chặn việc chỉnh sửa trái phép các chi tiết thiết kế ban đầu.
- Không phụ thuộc phần mềm CAD: Khách hàng hoặc nhà xưởng có thể mở xem bản vẽ ngay trên máy tính hoặc điện thoại mà không cần cài đặt phần mềm CAD chuyên dụng.
- Đảm bảo hiển thị chuẩn xác: Loại bỏ hoàn toàn sự cố lỗi font chữ (font CAD), mất nét vẽ hoặc sai lệch tỉ lệ khi chuyển giao bản vẽ giữa các máy tính khác nhau.
2. Quy trình 4 bước export file PDF trên CAD chuẩn xác với phần mềm GreenCAD
Để thực hiện xuất bản vẽ sang định dạng PDF trên phần mềm GreenCAD, bạn chỉ cần thực hiện theo 4 bước tiêu chuẩn dưới đây:

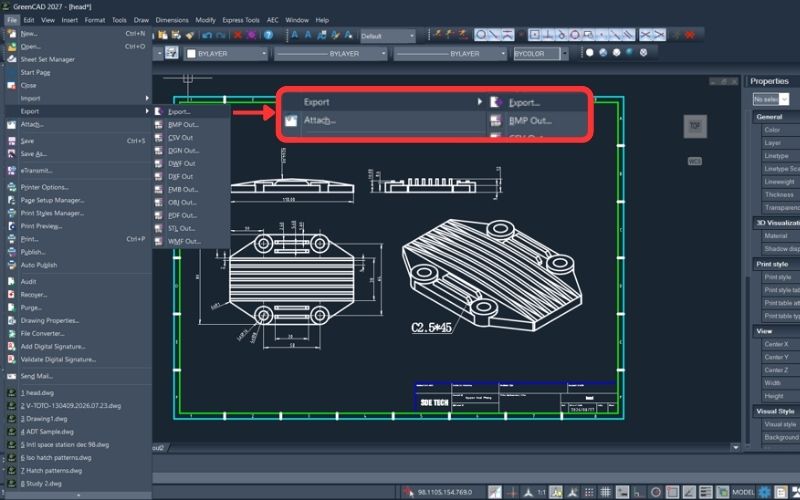

Bước 1: Mở bản vẽ và truy cập lệnh xuất PDF
Trước tiên, bạn tiến hành mở file bản vẽ CAD (định dạng DWG/DXF) muốn chuyển đổi trong phần mềm GreenCAD. Trên thanh công cụ, chọn tab File > chọn Export > chọn tiếp lệnh PDF Out.

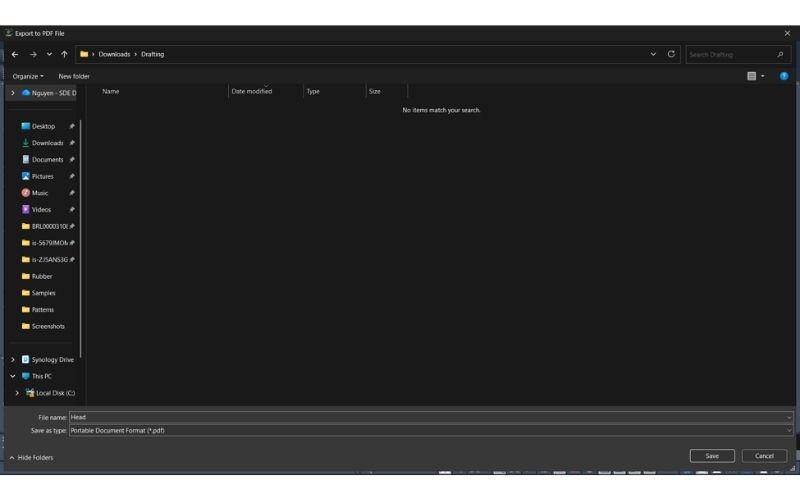

Bước 2: Chọn nơi lưu và đặt tên cho file PDF
Màn hình sẽ hiển thị cửa sổ lưu trữ. Tại đây, bạn chọn thư mục đích cần lưu bản vẽ, nhập tên tệp PDF theo quy chuẩn quản lý dữ liệu của dự án, sau đó nhấn Save để xác nhận định dạng xuất sang PDF.

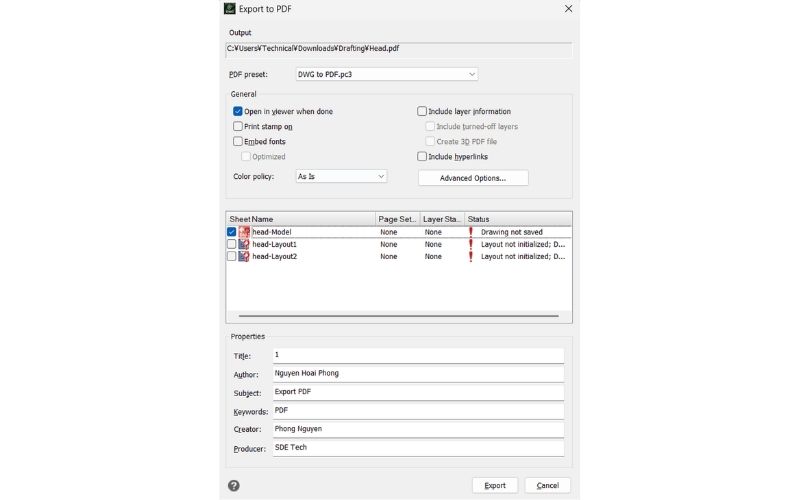

Bước 3: Tùy chỉnh các thông số trong mục Export to PDF
Hộp thoại Export to PDF sẽ xuất hiện. Tại bước này, bạn tiến hành cài đặt các thông số kỹ thuật cần thiết như: vùng in (Plot area), khổ giấy (Paper size), màu sắc nét vẽ (Monochrome/Color), độ phân giải (DPI) và tỉ lệ xuất bản vẽ để đảm bảo sản phẩm đầu ra đạt chất lượng tốt nhất.

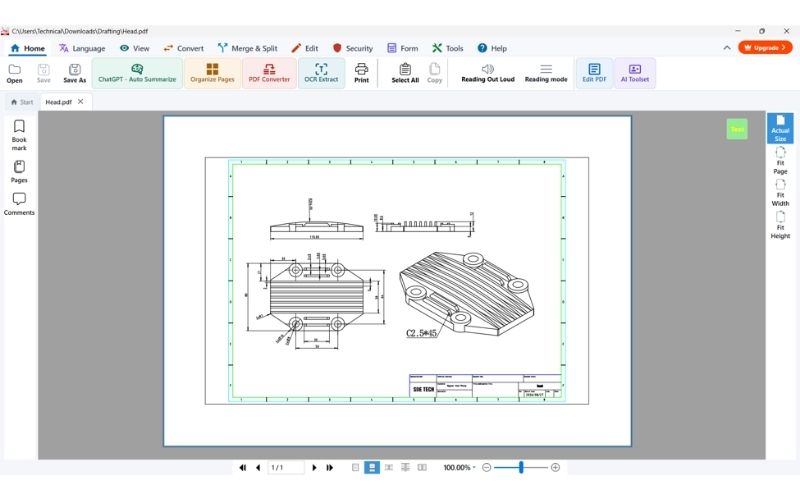

Bước 4: Kiểm tra tệp PDF hoàn chỉnh
Sau khi phần mềm xử lý xong, bạn mở tệp PDF vừa xuất trong thư mục đã chọn để kiểm tra lại tính chính xác của nét vẽ, độ phân giải, khung tên và thông số kỹ thuật. Khi mọi thông tin đã chuẩn xác, quy trình xuất file hoàn thành.
3. Bảng tổng hợp các lưu ý kỹ thuật khi Export to PDF
| Thành phần cài đặt | Yêu cầu kỹ thuật | Lợi ích |
| Vùng xuất (Export Area) | Chọn Window hoặc Extents tùy thuộc vào khung bản vẽ. | Đảm bảo lấy trọn vẹn khung tên và nội dung thiết kế. |
| Màu sắc (Color/Plot Style) | Chọn Monochromatic nếu cần in trắng đen kỹ thuật. | Nét vẽ sắc nét, rõ ràng khi in ấn tại nhà xưởng. |
| Độ phân giải (DPI) | Tối thiểu từ 300 DPI trở lên. | Nét vẽ không bị vỡ hay nhòe khi phóng to chi tiết. |
4. Các câu hỏi thường gặp (Q&A)
Thao tác export file PDF trên CAD bằng GreenCAD có bị lỗi font tiếng Việt không?
Không. GreenCAD tự động mã hóa hệ thống font chữ trong quá trình trích xuất PDF Out, giúp tệp PDF giữ nguyên định dạng văn bản tiếng Việt chuẩn xác mà không gặp lỗi hiển thị ký tự.
Làm thế nào để xuất file PDF dung lượng nhẹ nhưng vẫn rõ nét trên GreenCAD?
Tại Bước 3 (Export to PDF), bạn có thể tùy chỉnh độ phân giải DPI ở mức hợp lý (khoảng 300 DPI) và nén hình ảnh vector để tệp PDF vừa sắc nét vừa nhẹ, thuận tiện cho việc gửi qua Email hoặc Zalo.
Tôi có thể chuyển đổi ngược lại từ file PDF sang DWG trên GreenCAD được không?
Có. Ngoài tính năng xuất PDF Out, GreenCAD cũng hỗ trợ tính năng PDF Import cho phép người dùng chuyển đổi các tệp PDF dạng vector trở lại thành các đối tượng CAD 2D để tiếp tục chỉnh sửa.
Việc nắm vững kỹ năng export file PDF trên CAD giúp các kỹ sư tối ưu hóa thời gian xử lý bản vẽ và nâng cao tính chuyên nghiệp trong giao tiếp kỹ thuật. Phần mềm GreenCAD với chi phí bản quyền hợp lý và giao diện thân thiện đang là giải pháp thay thế CAD 2D hàng đầu cho các doanh nghiệp sản xuất và thiết kế. Là đại diện phân phối chính thức giải pháp phần mềm GreenCAD tại Việt Nam, SDE TECH cam kết mang đến dịch vụ tư vấn, cung cấp bản quyền và hỗ trợ kỹ thuật tận tâm cho quý doanh nghiệp.
