Trong ép phun, lỗi cong vênh nhựa là một trong những defect phổ biến và gây tốn kém nhất. Cong vênh không đến từ một nguyên nhân duy nhất, mà thường là kết quả của co ngót không đồng đều, làm mát lệch, thông số ép không tối ưu, thiết kế khuôn chưa cân bằng và đặc tính vật liệu. Trong bài viết này, SDE Tech sẽ cùng bạn nhìn lại cách khắc phục lỗi cong vênh nhựa theo góc nhìn thực tế của kỹ sư khuôn mẫu, đồng thời giới thiệu cách Cadmould Flex hỗ trợ dự đoán warpage trước khi tốn chi phí thử khuôn ngoài xưởng.

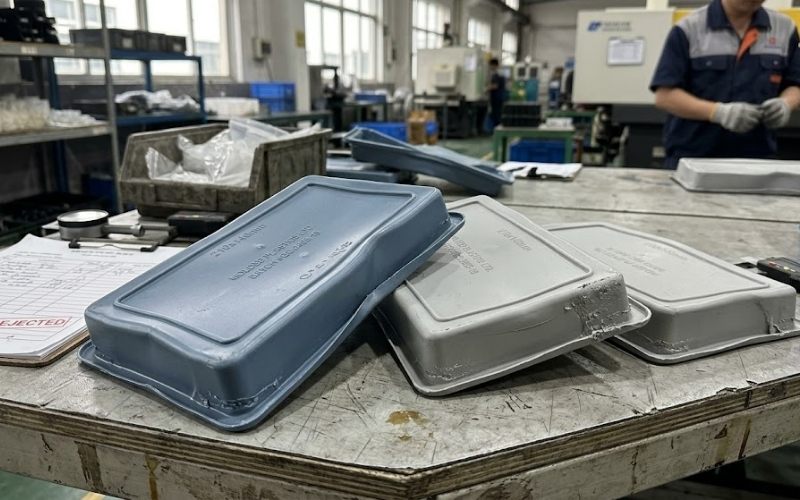

1. Lỗi cong vênh nhựa là gì?
Cong vênh nhựa (warpage) là hiện tượng sản phẩm bị uốn cong, xoắn, vênh cạnh hoặc lệch hình sau khi lấy ra khỏi khuôn. Warpage thường được mô tả là biến dạng không mong muốn do ứng suất nội, co ngót khác nhau giữa các vùng và sự mất cân bằng nhiệt trong quá trình làm nguội.
Điểm khó của lỗi này là đôi khi sản phẩm vừa ra khuôn trông vẫn ổn, nhưng sau vài phút hoặc vài giờ mới bắt đầu vênh. Điều đó cho thấy warpage không chỉ là vấn đề hình học, mà là dấu hiệu cho thấy bản chất dòng chảy, quá trình packing và cooling đang chưa được kiểm soát đúng.

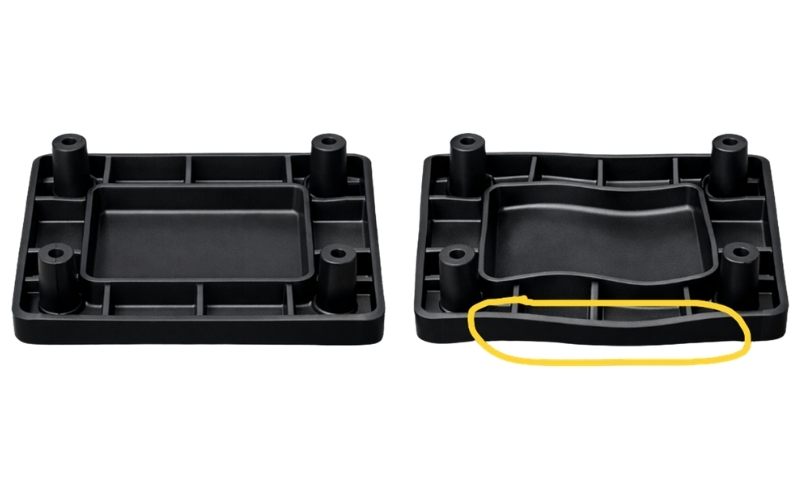

2. Nguyên nhân thường gặp gây cong vênh nhựa
Một số nguyên nhân gây cong vênh ở nhựa:
2.1 Độ dày thành không đồng đều
Thành dày mỏng khác nhau là một trong những nguyên nhân phổ biến nhất gây warpage. Khi một vùng nguội và co rút nhanh hơn vùng khác, ứng suất nội sẽ kéo sản phẩm lệch khỏi hình dạng thiết kế.
2.2 Làm mát không cân bằng
Cooling không đều tạo ra gradient nhiệt giữa các vùng của chi tiết, từ đó dẫn đến co ngót lệch. Nghiên cứu trên ScienceDirect cho thấy warpage bị ảnh hưởng mạnh bởi packing pressure, sau đó là mold temperature, melt temperature và packing time; đồng thời nhiều tài liệu khác cũng chỉ ra rằng cân bằng nhiệt trong khuôn là yếu tố then chốt để giảm biến dạng.
2.3 Áp lực giữ và thời gian giữ chưa phù hợp
Nếu packing pressure quá thấp hoặc packing time không đủ, vật liệu không được bù co ngót đúng cách. Ngược lại, nếu quá cao, ứng suất dư có thể tăng lên và làm chi tiết biến dạng sau khi nguội. Đây là lý do các nguồn kỹ thuật thường xem process parameters là nhóm nguyên nhân cần tối ưu đầu tiên.
2.4 Thiết kế gate, runner và hệ thống làm mát chưa tối ưu
Vị trí gate và thiết kế đường dẫn ảnh hưởng trực tiếp đến cách dòng nhựa điền đầy, cách packing lan truyền và cách nhiệt thoát ra khỏi khuôn. Nếu gate placement hoặc cooling layout mất cân bằng, sản phẩm rất dễ cong vênh dù vật liệu và máy ép không có lỗi lớn.
2.5 Lựa chọn vật liệu và hướng sợi gia cường
Một số vật liệu có xu hướng co ngót cao hơn hoặc nhạy hơn với hướng sợi, đặc biệt là nhựa có gia cường sợi. Protolabs và Fictiv đều nêu rõ vật liệu và orientation là yếu tố quan trọng vì chúng ảnh hưởng đến mức co ngót và ứng suất nội sinh ra warpage.

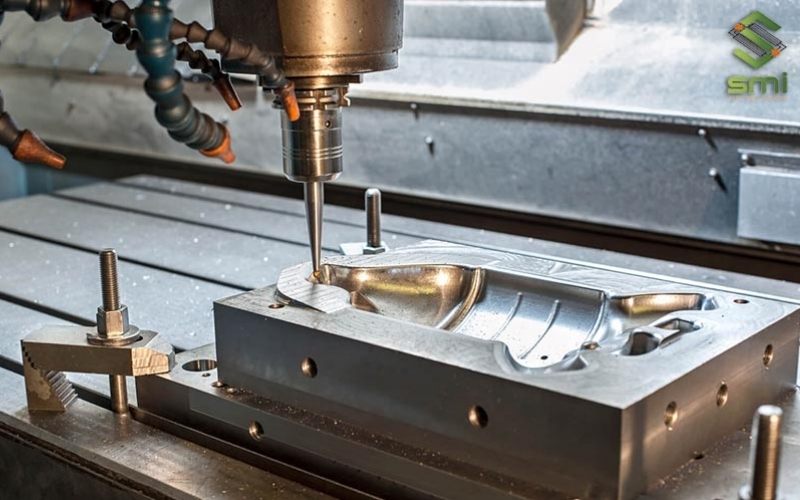

3. Cách khắc phục lỗi cong vênh nhựa trong thực tế
3.1 Chuẩn hóa độ dày thành sản phẩm
Giữ độ dày thành càng đồng đều càng tốt là nguyên tắc nền tảng để giảm co ngót lệch. Khi bắt buộc phải có vùng dày, kỹ sư thường cần xem lại rib, boss hoặc chuyển tiếp độ dày để tránh tạo “điểm kéo” gây vênh.
3.2 Cân bằng lại hệ thống làm mát
Cooling channels nên được bố trí để giảm chênh lệch nhiệt giữa các vùng của khuôn. Việc kiểm soát nhiệt khuôn là yếu tố quan trọng không kém so với thông số ép, đặc biệt với các chi tiết mỏng hoặc có hình học bất đối xứng.
3.3 Tối ưu packing pressure và packing time
Kết quả nghiên cứu từ ScienceDirect cho thấy packing pressure là biến có ảnh hưởng lớn nhất đến warpage trong một số bài toán thin shell injection molding. Vì vậy, muốn giảm cong vênh nhựa, kỹ sư nên thử tối ưu áp lực giữ, thời gian giữ và nhiệt độ khuôn theo từng vật liệu, thay vì chỉ tăng một thông số đơn lẻ.
3.4 Điều chỉnh vị trí gate và dòng chảy điền đầy
Nếu gate đặt không hợp lý, dòng nhựa có thể điền đầy lệch, tạo áp suất và orientation khác nhau giữa các vùng. Một trong những cách khắc phục lỗi cong vênh nhựa hiệu quả là mô phỏng lại filling behavior để kiểm tra xem chi tiết có đang bị lệch dòng chảy hay không.
3.5 Chọn vật liệu phù hợp với yêu cầu hình học
Không phải vật liệu nào cũng có mức co ngót và độ ổn định kích thước giống nhau. Các nguồn về warpage đều cho thấy vật liệu là biến số lớn trong bài toán biến dạng, nên với những chi tiết yêu cầu độ phẳng cao, việc chọn nhựa có độ ổn định tốt hơn là một bước khắc phục rất quan trọng.
3.6 Dùng mô phỏng trước khi thử khuôn
Đây là bước giúp doanh nghiệp tiết kiệm thời gian nhất. Thay vì đợi sản phẩm ra lỗi rồi mới chỉnh khuôn, mô phỏng cho phép dự đoán warpage từ sớm và thử nhiều phương án thiết kế ngay trên màn hình. Các nhà cung cấp lớn trong ngành đều xem mô phỏng cong vênh nhựa là công cụ trọng yếu để giảm warp, shrinkage và chi phí sửa khuôn.

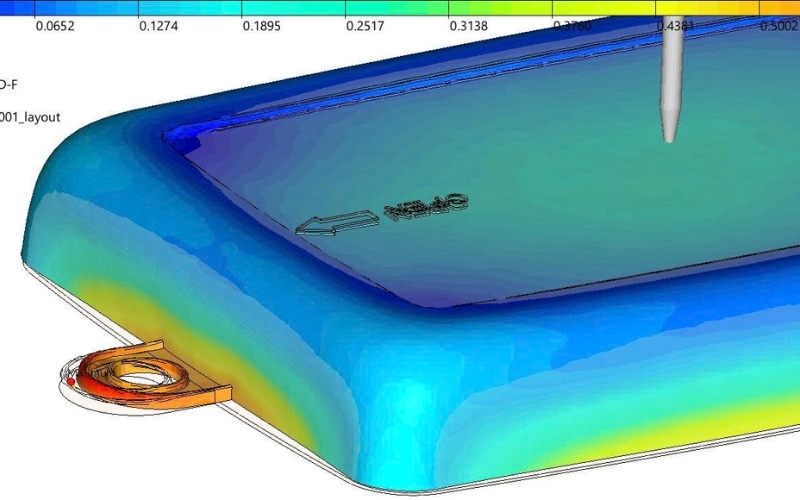

4. Cadmould Flex giúp gì trong bài toán cong vênh nhựa?
Cadmould Flex là một phần mềm mô phỏng đến từ Đức được phát triển từ SIMCON với các tính năng nổi bật:
- Dự đoán shrinkage & warpage sớm: Cadmould Flex mô phỏng toàn bộ quy trình ép phun (filling, packing, cooling đến biến dạng), giúp phát hiện cong vênh ngay từ trước khi làm khuôn.
- Warp & Unwarp module: Module Warp dùng để dự đoán shrinkage/warpage, trong khi Unwarp hỗ trợ bù khuôn và hiệu chỉnh biến dạng, nâng cao độ chính xác kích thước cuối.
- Varimos AI tối ưu thông số: Varimos AI sử dụng machine learning để phân tích ảnh hưởng của geometry và process parameters, giúp tìm ra bộ thông số tối ưu thay vì thử nghiệm thủ công.
- Mô phỏng nhanh, quyết định sớm: Cadmould Flex tận dụng đa CPU và thuật toán 3D-F để tăng tốc mô phỏng, giúp rút ngắn thời gian đánh giá và đẩy nhanh tiến độ dự án.
5. Quy trình khắc phục cong vênh nhựa nên đi theo hướng nào?
Bước 1: Xác định warpage đến từ thiết kế, khuôn hay process
Trước khi chỉnh khuôn, kỹ sư cần phân biệt rõ biến dạng đến từ đâu: độ dày thành, gate, cooling, packing hay vật liệu. Đây là tinh thần xuyên suốt trong các bài top đầu: không xử lý triệu chứng, mà phải xác định root cause.
Bước 2: Chạy mô phỏng để khoanh vùng nguyên nhân

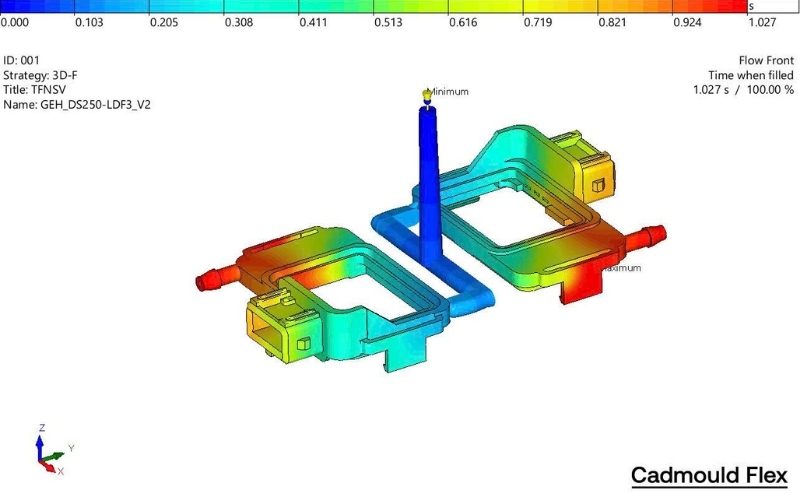

Cadmould Flex cho phép mô phỏng filling, packing, cooling và warpage trên cùng một nền tảng. Nhờ vậy, kỹ sư có thể thấy được vùng nào tích ứng suất, vùng nào nguội lệch và phương án nào cải thiện độ phẳng tốt hơn.
Bước 3: Tối ưu từng biến thay vì chỉnh cảm tính
Thay vì tăng nhiệt, tăng áp hoặc kéo dài cooling time một cách cảm tính, Varimos AI có thể giúp phân tích tác động của từng biến lên chất lượng sản phẩm. Đây là hướng tiếp cận rất phù hợp cho doanh nghiệp muốn giảm trial-and-error.
Bước 4: Đưa kết quả mô phỏng vào thiết kế khuôn
Khi đã có kết quả warpage và phương án bù từ Unwarp hoặc các khuyến nghị từ Varimos AI, đội ngũ khuôn có thể chuyển sang hiệu chỉnh gate, cooling, compensation geometry hoặc thông số máy với độ tin cậy cao hơn.
6. Câu hỏi thường gặp về hiện tượng cong vênh nhựa
6.1 Lỗi cong vênh nhựa thường do đâu?
Nguyên nhân thường gặp gồm độ dày thành không đều, làm mát lệch, packing pressure chưa phù hợp, vị trí gate chưa tối ưu và đặc tính co ngót của vật liệu.
6.2 Cách khắc phục lỗi cong vênh nhựa nhanh nhất là gì?
Bước đầu tiên là xác định nguyên nhân gốc bằng mô phỏng hoặc phân tích process. Sau đó tối ưu lại độ dày thành, cooling, packing và gate placement thay vì chỉ chỉnh cảm tính.
6.3 Varimos AI giúp gì trong việc giảm cong vênh nhựa?
Varimos AI phân tích ảnh hưởng của geometry và process variables lên warpage, shrinkage, stability và cycle time, từ đó giúp tìm ra phương án tối ưu nhanh hơn.
6.4 Khi nào nên dùng mô phỏng để xử lý cong vênh?
Nên dùng ngay từ giai đoạn thiết kế khuôn hoặc khi sản phẩm mới ở giai đoạn thử khuôn đầu tiên. Càng phát hiện sớm, chi phí sửa lỗi càng thấp.
Nếu nhìn từ các bài viết và nghiên cứu kỹ thuật top đầu, cách khắc phục lỗi cong vênh nhựa không nằm ở một “mẹo chỉnh máy” đơn lẻ mà là một chuỗi hành động có hệ thống: kiểm soát độ dày thành, cân bằng cooling, tối ưu packing, chọn vật liệu phù hợp và dùng mô phỏng để chẩn đoán nguyên nhân trước khi làm khuôn. Cadmould Flex là công cụ rất phù hợp cho doanh nghiệp ép phun muốn giảm warpage ngay từ giai đoạn thiết kế.. Liên hệ với SDE Tech để được tư vấn giải pháp phù hợp với doanh nghiệp:
