Các bước quy trình thiết kế khuôn mẫu cho ngành nhựa

Trong kỷ nguyên số hóa nhà máy, việc ứng dụng các công nghệ hiện đại vào quy trình thiết kế khuôn mẫu cho ngành nhựa đóng vai trò sống còn đến sự phát triển của doanh nghiệp cơ khí phụ trợ. SDE Tech tự hào cung cấp các giải pháp phần mềm tiên tiến giúp tối ưu hóa toàn bộ chu trình tính toán kết cấu hình học của hệ thống khuôn ép phun. Bài viết này mang lại lộ trình công nghệ bài bản nhằm loại bỏ các khuyết tật sản phẩm và nâng cao hiệu quả kinh tế tối đa.

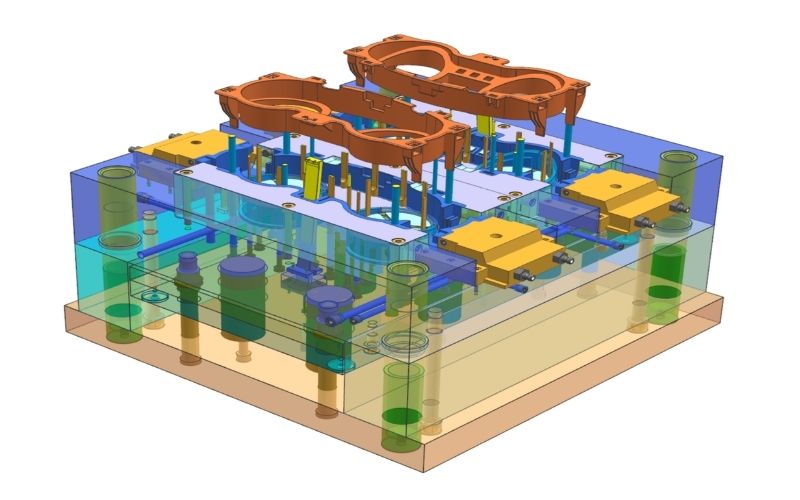

1. Thực hiện đúng các bước thiết kế khuôn mẫu có vai trò gì?

Việc tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật khi thực hiện thiết kế khuôn mẫu cho ngành nhựa giúp doanh nghiệp kiểm soát toàn diện chất lượng của sản phẩm nhựa đầu ra. Quá trình tính toán đồng bộ ngay từ giai đoạn ban đầu sẽ triệt tiêu hoàn toàn nguy cơ biến dạng hoặc co ngót vật liệu sau khi ép. Điều này không chỉ bảo vệ hệ thống máy móc vận hành an toàn mà còn giúp tiết kiệm hàng ngàn USD chi phí sửa chữa lỗi thép vật lý.

Doanh nghiệp ứng dụng giải pháp thiết kế bài bản sẽ rút ngắn được hơn 30% tổng chu kỳ đưa sản phẩm ra thị trường. Sự liên thông dữ liệu giữa các phòng ban tạo điều kiện thuận lợi cho việc kiểm soát chính xác dung sai lắp ráp của vỏ khuôn. Đây chính là chìa khóa vàng giúp các nhà máy cơ khí phụ trợ nâng cao uy tín và dễ dàng tham gia vào chuỗi cung ứng toàn cầu.

Sự chuẩn bị kỹ lưỡng về mặt công nghệ luôn là nền tảng vững chắc mang lại lợi thế cạnh tranh lâu dài cho doanh nghiệp.

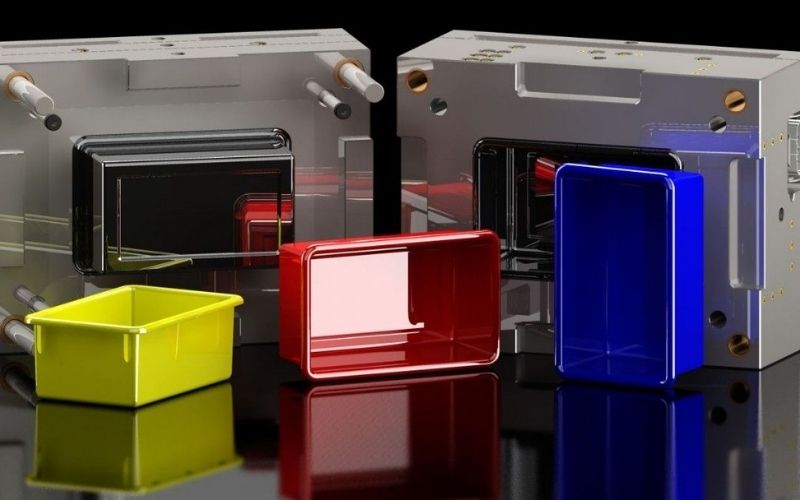

2. 8 Bước trong quy trình thiết kế khuôn mẫu cho ngành nhựa đạt chuẩn

Để xây dựng một hệ thống khuôn mẫu hoàn chỉnh có độ bền cao và vận hành ổn định, kỹ sư cần thực hiện tuần tự theo các bước công nghệ nghiêm ngặt dưới đây.

• Bước 1: Tiếp nhận yêu cầu và phân tích sản phẩm: Doanh nghiệp tiến hành thu thập toàn bộ thông số hình học, chủng loại vật liệu nhựa và sản lượng kỳ vọng từ phía đối tác. Kỹ sư sẽ phân tích kỹ góc thoát khuôn và chiều dày thành nhằm dự báo sớm các vùng có nguy cơ thiếu liệu.
• Bước 2: Thiết kế bản vẽ 3D của sản phẩm: Quá trình số hóa biên dạng sản phẩm được thực hiện trên các phân hệ CAD chuyên dụng để tạo ra mô hình không gian ba chiều. Bản vẽ kỹ thuật này phải hiển thị rõ ràng mọi chi tiết kết cấu tinh vi và đảm bảo tính khả thi khi gia công.
• Bước 3: Chia khuôn (Mold Split) và tính toán độ co: Kỹ sư tiến hành xác định đường phân khuôn tối ưu để thực hiện bóc tách lòng khuôn và lõi khuôn riêng biệt. Hệ số co ngót của các dòng nhựa như PP, ABS, hay PC cần được bù trừ chính xác để sản phẩm đạt đúng kích thước danh nghĩa.
• Bước 4: Thiết kế kết cấu khuôn mẫu hoàn chỉnh: Giai đoạn này tập trung vào việc xây dựng hệ thống vỏ khuôn, hệ thống dẫn hướng, vị trí chốt định vị và các tấm đẩy. Toàn bộ khối kết cấu cơ khí phải được tính toán đủ độ cứng vững để chịu được áp suất phun cực lớn từ máy ép.
• Bước 5: Mô phỏng dòng chảy và kiểm tra mô hình (CAE): Ứng dụng giải pháp mô phỏng giúp kỹ sư đánh giá trực quan hành vi của dòng nhựa nóng chảy bên trong lòng khuôn ảo. Các khuyết tật như đường hàn nhựa, bẫy khí hay rủi ro thiếu liệu sẽ được phát hiện và xử lý triệt để trước khi cắt thép. Phần mềm nên sử dụng là Cadmould Flex giúp mô phỏng quá trình ép phun nhựa, phát hiện sớm lỗi.
• Bước 6: Gia công chế tạo khuôn theo bản vẽ (CAM): Dữ liệu hình học hoàn chỉnh được chuyển sang phân hệ CAM để lập trình các đường chạy dao phay CNC hoặc xung điện EDM. Độ chính xác của quá trình gia công cơ khí quyết định trực tiếp đến độ bóng bề mặt và độ kín khít của các tấm khuôn.
• Bước 7: Lắp ráp, thử khuôn (Tryout) và hoàn thiện: Các chi tiết cơ khí sau khi chế tạo được đội ngũ thợ lành nghề tiến hành rà gá và lắp ráp hoàn thiện. Quá trình thử khuôn thực tế (T1, T2) được triển khai trên máy ép để kiểm tra chất lượng thành phẩm và hiệu chỉnh thông số.
• Bước 8: Bảo trì khuôn và bàn giao: Bộ khuôn hoàn thiện sau khi nghiệm thu sẽ được bôi mỡ bảo vệ chống gỉ sét và bàn giao cho bộ phận vận hành sản xuất. Chế độ bảo dưỡng định kỳ được thiết lập nghiêm ngặt dựa trên số lần phun nhằm kéo dài tối đa tuổi thọ thiết bị.

Việc áp dụng đồng bộ quy trình 8 bước tiêu chuẩn giúp hệ thống nhà xưởng luôn vận hành một cách nhịp nhàng và chuyên nghiệp.

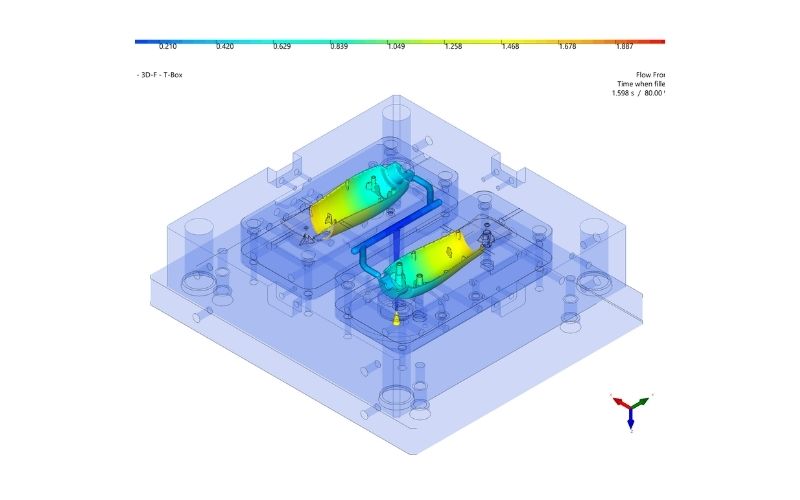

3. Các lưu ý kỹ thuật quan trọng khi thiết kế khuôn ép phun nhựa

Bên cạnh việc tuân thủ các bước công nghệ chung, kỹ sư cần đặc biệt lưu tâm đến các yếu tố động học phức tạp để tránh rủi ro phá hủy hệ thống cơ khí.

• Cơ chế tách khuôn và kéo lõi: Kết cấu thanh giằng và má trượt slider phải được tính toán hành trình chính xác để giải phóng các vùng undercut phức tạp. Thiết kế góc nghiêng hợp lý giúp hệ thống cơ khí chuyển động mượt mà, không gây kẹt hoặc làm trầy xước bề mặt sản phẩm.
• Giải pháp đẩy sản phẩm: Hệ thống pin đẩy và tấm đẩy cần được phân bổ lực đồng đều lên các vị trí có độ cứng vững tốt của thành chi tiết. Việc bố trí khoa học giúp sản phẩm nhựa rơi ra ngoài dễ dàng, không bị biến dạng hay để lại các vết lồi lõm mất thẩm mỹ.
• Hệ thống làm mát: Các đường nước làm mát cần được bố trí len lỏi đều khắp các khu vực trong lòng khuôn để tối ưu hóa chu kỳ giải nhiệt. Tốc độ làm mát đồng đều giúp triệt tiêu hoàn toàn hiện tượng cong vênh và rút ngắn đáng kể thời gian của mỗi chu kỳ máy ép.
• Hệ thống thông hơi: Các rãnh thoát khí tại vị trí cuối dòng chảy nhựa cần được thiết kế với độ sâu vừa đủ để giải phóng lượng khí bị nén. Cơ chế thông hơi tốt giúp ngăn chặn hoàn toàn lỗi cháy xém bề mặt và đảm bảo nhựa điền đầy các góc cạnh tinh vi.
• Tính khả thi trong gia công: Thiết kế hình học của các chi tiết cấu thành khuôn phải phù hợp với năng lực công nghệ của hệ thống máy phay CNC tại xưởng. Việc đơn giản hóa kết cấu nhưng vẫn đảm bảo công năng giúp doanh nghiệp giảm đáng kể chi phí vật tư tiêu hao.

Sự thấu hiểu sâu sắc các lưu ý kỹ thuật này giúp kỹ sư chủ động làm chủ công nghệ và hạn chế tối đa các sai sót chủ quan.

4. Câu hỏi thường gặp về kỹ thuật thiết kế khuôn mẫu cho ngành nhựa

Dưới đây là tổng hợp giải đáp từ các chuyên gia kỹ thuật của chúng tôi đối với các vướng mắc phổ biến trong quá trình vận hành xưởng.

Tại sao cần ứng dụng phần mềm Cadmould Flex trước khi tiến hành cắt thép gia công?

Việc tích hợp phần mềm Cadmould Flex giúp doanh nghiệp nhìn thấy trước toàn bộ hành vi điền đầy của nhựa nóng chảy bên trong lòng khuôn ảo. Kỹ sư có thể chủ động điều chỉnh vị trí cổng bơm và hệ thống làm mát để triệt tiêu hoàn toàn các lỗi bẫy khí hay đường hàn trước khi sản xuất thực tế.

Làm thế nào để kiểm soát hiện tượng co ngót không đều của các loại nhựa kỹ thuật?

Để kiểm soát tốt hiện tượng này, kỹ sư cần căn cứ chính xác vào cẩm nang vật liệu của nhà cung cấp hạt nhựa để thiết lập tỷ lệ bù trừ kích thước trên bản vẽ CAD. Đồng thời, việc tối ưu hóa hệ thống làm mát bằng phần mềm CAE sẽ đảm bảo nhiệt độ khuôn đồng đều, triệt tiêu ứng suất dư gây cong vênh.

Tóm lại, việc chuẩn hóa quy trình thiết kế khuôn mẫu cho ngành nhựa kết hợp ứng dụng Cadmould Flex từ SDE Tech là bước đi chiến lược giúp doanh nghiệp tối ưu năng suất. Hãy liên hệ với SDE Tech ngay hôm nay để nhận tư vấn chuyên sâu về giải pháp thiết kế khuôn mẫu cho ngành nhựa tốt nhất!
