Quy trình tối ưu hóa mô phỏng dòng chảy nhựa

Quy trình tối ưu hóa mô phỏng dòng chảy nhựa dùng phần mềm CAE như Cadmould Flex để dự đoán cách nhựa nóng chảy điền đầy, đóng rắn, làm mát và biến dạng trong khuôn. Doanh nghiệp có thể phát hiện sớm nguy cơ lỗi, điều chỉnh thiết kế sản phẩm hoặc khuôn trước khi chế tạo, qua đó giảm sửa khuôn, tiết kiệm vật liệu và rút ngắn thời gian phát triển sản phẩm.

1. Quy trình tối ưu hóa mô phỏng dòng chảy nhựa là gì?

Đây là dịch vụ tư vấn kỹ thuật và giải pháp phần mềm thuộc lĩnh vực kỹ thuật hỗ trợ máy tính (CAE). Mô phỏng giúp đánh giá hành vi của nhựa trong khuôn ép dựa trên hình học sản phẩm, vật liệu và các thông số công nghệ được thiết lập; kết quả hỗ trợ kỹ sư ra quyết định trước khi chuyển sang sản xuất thực tế.

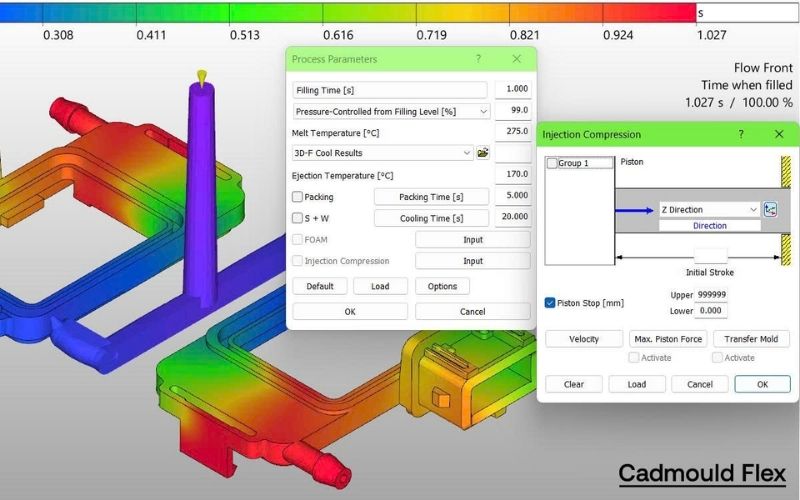

Thay vì chỉ kiểm tra sản phẩm sau khi đã gia công khuôn và ép thử, kỹ sư có thể đánh giá các phương án thiết kế ngay từ giai đoạn chuẩn bị. Phần mềm cung cấp kết quả trực quan như bản đồ màu và biểu đồ để nhận diện khu vực có nguy cơ thiếu nhựa, bọt khí, vết hàn, co ngót hoặc cong vênh. Kết quả mô phỏng cần được xem xét cùng điều kiện sản xuất thực tế, không nên hiểu là cam kết tuyệt đối rằng mọi lỗi sẽ được loại bỏ.

Các phân tích chính gồm:

• Quá trình điền đầy: Dự đoán áp suất, nhiệt độ, thời gian điền đầy và hỗ trợ đánh giá vị trí cổng phun.
• Quá trình bão áp: Xem xét thời gian giữ áp, độ co ngót và nguy cơ vết lõm.
• Quá trình làm mát: Đánh giá hệ thống kênh dẫn nước làm mát, độ đồng đều nhiệt độ khuôn và cơ hội giảm thời gian chu kỳ.
• Kết quả biến dạng: Dự đoán cong vênh sau khi lấy sản phẩm khỏi khuôn do ứng suất dư.
• Cân bằng kênh dẫn: Kiểm tra khả năng nhựa điền đầy đồng thời các lòng khuôn trong khuôn nhiều lòng.

Một lợi ích quan trọng là có thể so sánh phương án trước khi quyết định sửa hình học chi tiết, vị trí cổng phun hoặc bố trí làm mát. Việc tối ưu hóa kênh dẫn cũng có thể giúp giảm nhựa thừa. Mức cải thiện cụ thể tùy thuộc vào vật liệu, cấu trúc sản phẩm, khuôn và dữ liệu đầu vào; không có một tỷ lệ tiết kiệm cố định áp dụng cho mọi dự án.

2. Thông số kỹ thuật và các bước thực hiện

Mô phỏng đáng tin cậy cần mô hình 3D phù hợp, vật liệu được chọn đúng và thông số máy ép sát điều kiện dự kiến. Tại SDE.vn, quy trình đi từ tiếp nhận dữ liệu đến phân tích kết quả, đề xuất điều chỉnh và bàn giao báo cáo kỹ thuật.

Quy trình triển khai tối ưu hóa mô phỏng dòng chảy nhựa gồm bảy bước:

• Tiếp nhận dữ liệu: Khách hàng gửi mô hình 3D và yêu cầu kỹ thuật, bao gồm loại nhựa, yêu cầu độ chính xác và thông tin liên quan đến sản xuất.
• Chuẩn bị mô hình: Kỹ sư kiểm tra hình học và chuyển mô hình thành lưới (mesh). Chất lượng lưới ảnh hưởng trực tiếp đến độ tin cậy của phép tính.
• Thiết lập vật liệu mô phỏng: Lựa chọn vật liệu trong thư viện có sẵn của Cadmould Flex
• Thiết lập điều kiện: Nhập thông số máy ép như lực kẹp, nhiệt độ nóng chảy và nhiệt độ khuôn.
• Chạy mô phỏng: Phần mềm tính toán hành vi dòng chảy theo dữ liệu và điều kiện đã thiết lập.
• Phân tích kết quả: Kỹ sư đọc biểu đồ, bản đồ màu để kiểm tra các vấn đề tiềm ẩn như bọt khí, vết hàn hoặc thiếu nhựa.
• Đề xuất tối ưu: Cân nhắc điều chỉnh độ dày thành sản phẩm, vị trí cổng phun hoặc hệ thống làm mát để xử lý nguyên nhân dự đoán.
• Báo cáo: Bàn giao kết quả và đề xuất kỹ thuật để khách hàng xem xét, đối chiếu với mục tiêu thiết kế và điều kiện sản xuất.

Hãy cung cấp phiên bản thiết kế mới nhất, loại vật liệu dự kiến và yêu cầu kỹ thuật rõ ràng. Nếu có thông tin về máy ép hoặc điều kiện khuôn, nên gửi kèm để việc thiết lập sát thực tế hơn. Khi nhận kết quả, cần xem đồng thời dữ liệu đầu vào, giả định mô phỏng và các vùng cảnh báo; một biểu đồ màu riêng lẻ chưa đủ để kết luận nguyên nhân lỗi.

3. Khuyến nghị triển khai

Mô phỏng có giá trị nhất khi được thực hiện đủ sớm để còn khả năng thay đổi thiết kế hoặc khuôn. SDE Tech, đối tác ủy quyền của SIMCON tại Việt Nam, cung cấp tư vấn, phần mềm, đào tạo và chuyển giao công nghệ cho doanh nghiệp.

Doanh nghiệp sản xuất khuôn chính xác, linh kiện nhựa ô tô, xe máy, điện tử gia dụng và kỹ sư thiết kế sản phẩm có thể dùng quy trình này để đánh giá rủi ro trước khi gia công. Với chi tiết phức tạp hoặc nhựa gia cường sợi thủy tinh, cần đặc biệt chú ý đến dữ liệu vật liệu và cách diễn giải kết quả biến dạng; không nên áp dụng máy móc kết luận từ một cấu hình mô phỏng cho mọi trường hợp.

Trong năm 2026, mô phỏng tiếp tục là công cụ thực tế để hạn chế sửa khuôn nhiều lần, giảm nhựa thừa nhờ tối ưu kênh dẫn và đẩy nhanh tiến độ từ thiết kế đến sản xuất hàng loạt. Tuy vậy, mức tiết kiệm thời gian, nguyên liệu hay chi phí phụ thuộc từng dự án, không thể xác định bằng một tỷ lệ chung khi chưa biết thiết kế và điều kiện sản xuất.

4. Câu hỏi thường gặp

Mô phỏng dòng chảy nhựa cần cung cấp những dữ liệu nào?

Thông thường, doanh nghiệp cần gửi mô hình 3D định dạng .STEP, .IGES hoặc .x_t, loại nhựa dự kiến và yêu cầu kỹ thuật. Thông tin máy ép như lực kẹp, nhiệt độ nóng chảy và nhiệt độ khuôn cũng hữu ích để thiết lập điều kiện. Dữ liệu đầy đủ giúp kỹ sư đánh giá kết quả sát hơn với kế hoạch sản xuất.

Mô phỏng có thay thế hoàn toàn việc ép thử và thử khuôn không?

Không. Mô phỏng giúp dự đoán rủi ro và định hướng tối ưu trước khi chế tạo, nhưng kết quả phụ thuộc vào chất lượng mô hình, vật liệu và thông số đầu vào. Doanh nghiệp vẫn cần đối chiếu kết quả với năng lực thiết bị, điều kiện sản xuất và kiểm tra thực tế khi triển khai khuôn.

Tối ưu hóa mô phỏng dòng chảy nhựa giúp doanh nghiệp phát hiện sớm khuyết tật, nâng cao chất lượng sản phẩm và tối ưu quy trình ép phun. Việc ứng dụng phần mềm mô phỏng chuyên dụng như Cadmould Flex hỗ trợ dự đoán và đánh giá kết quả trước khi sản xuất thực tế, từ đó giảm chi phí và rút ngắn thời gian phát triển khuôn. Liên hệ SDE TECH để được tư vấn:
