Ứng dụng công nghệ mô phỏng CNC cho ngành hàng không

Trong chuỗi cung ứng sản xuất cơ khí chính xác, hàng không vũ trụ luôn là ngành công nghiệp có tiêu chuẩn khắt khe bậc nhất. Các chi tiết như cánh tuabin, khung sườn máy bay hay vách ngăn động cơ không chỉ có biên dạng hình học 5 trục cực kỳ phức tạp mà còn được chế tạo từ các vật liệu siêu hợp kim đắt đỏ như Titanium, Inconel hay Composite. Việc ứng dụng công nghệ mô phỏng CNC cho ngành hàng không đã trở thành mắt xích bắt buộc để đảm bảo an toàn cho máy móc và tối ưu chi phí.

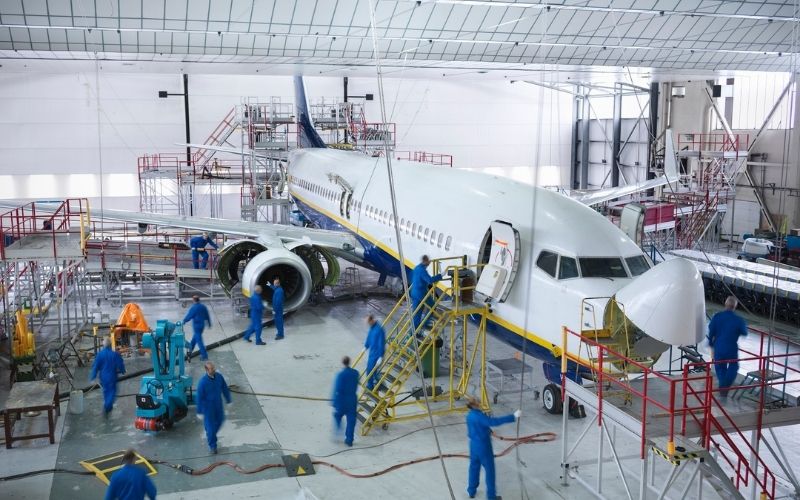

1. Tại sao ngành gia công hàng không vũ trụ bắt buộc phải mô phỏng CNC chuyên sâu?

Khi làm việc với các dòng máy CNC 4 trục, 5 trục thế hệ mới, rủi ro lớn nhất mà các kỹ sư lập trình phải đối mặt chính là sự sai lệch giữa môi trường phần mềm CAM và thực tế vận hành của máy thật. Các phần mềm CAM thông thường chỉ dừng lại ở việc mô phỏng đường chạy dao lý thuyết (CL Data). Công cụ này chưa thể tính toán được sự khác biệt trong bộ thông dịch mã lệnh G-code của từng hệ điều khiển (Fanuc, Heidenhain, Siemens) hay các giới hạn hành trình vật lý của trục máy.

Đối với ngành hàng không, bất kỳ một lỗi nhỏ nào dẫn đến va chạm cơ học cũng phải trả giá bằng những tổn thất khổng lồ như:

• Lãng phí vật liệu quý: Phôi Titanium hoặc hợp kim hàng không có giá trị rất cao, việc tạo ra phế phẩm (scrap) do lỗi lẹm dao sẽ trực tiếp bào mòn lợi nhuận của doanh nghiệp.
• Rủi ro hỏng hóc thiết bị: Một cú va chạm ở tốc độ cao có thể làm biến dạng trục chính (spindle), hỏng đài dao hoặc phá hủy hệ thống đồ gá phức tạp, tiêu tốn hàng trăm triệu đồng chi phí sửa chữa và làm gián đoạn dây chuyền sản xuất nhiều tuần liền.
• Hiện tượng quá tải dao: Khi cắt các biên dạng hẹp, sự thay đổi liên tục của lượng dư dầy (chip volume) dễ gây gãy dao ngầm, ảnh hưởng nghiêm trọng đến chất lượng bề mặt chi tiết hàng không.

Vì vậy, mô phỏng CNC cho ngành hàng không là một giải pháp cần thiết.

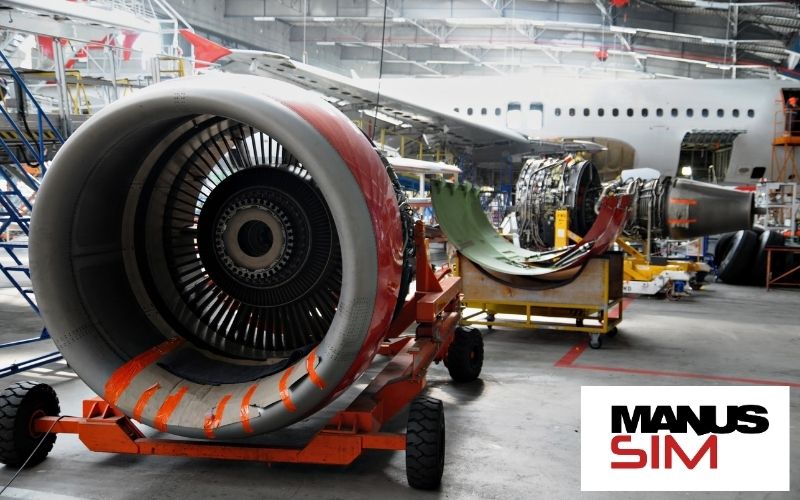

2. MANUSsim – Bản sao số thực tế ảo ngăn ngừa va chạm tuyệt đối trong mô phỏng CNC cho ngành hàng không

Để hiện thực hóa quy trình bảo vệ an toàn tối đa cho thiết bị, MANUSsim của MANUS Software chính là giải pháp tối ưu. Không giống các bộ mô phỏng thông thường, MANUSsim xây dựng một “Digital Twin Kinematics” – bản sao kỹ thuật số chính xác tuyệt đối cấu trúc động học của chính chiếc máy CNC đang đặt tại xưởng của anh chị.

Khi nạp chương trình NC thực tế vào MANUSsim, hệ thống sẽ thực hiện phân tích và kiểm tra tự động:

• Phát hiện va chạm đa hướng: Phần mềm tự động nhận diện và cảnh báo trước mọi nguy cơ va chạm giữa Dao – Phôi – Đồ gá – Thành vách máy trước khi anh chị bấm nút khởi động máy thật.
• Kiểm soát giới hạn hành trình (Over-travel): Đối với các chi tiết hàng không có kích thước lớn, MANUSsim sẽ tính toán chính xác hành trình cực đại của các trục (đặc biệt là trục quay A, B, C), tự động phát hiện lỗi vượt giới hạn hành trình để kỹ sư kịp thời hiệu chỉnh.
• Tự tin gia công ngay từ sản phẩm đầu tiên: Anh chị sẽ hoàn toàn xóa bỏ nỗi sợ, sự do dự và không cần phải đứng “canh máy” lo lắng trong lần cắt chi tiết đầu tiên.

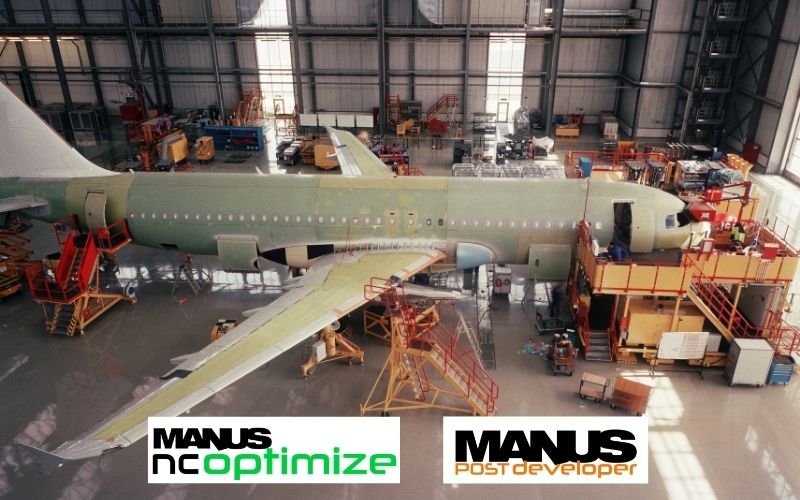

3. Đột phá năng suất và tốc độ với MANUSsim optimize và MANUSpost optimization

Bên cạnh việc đảm bảo an toàn, bài toán tối ưu hóa thời gian và chi phí luôn là áp lực lớn đối với các quản lý xưởng. Chuỗi giải pháp mở rộng của MANUS mang đến năng lực tối ưu hóa chu trình mô phỏng CNC cho ngành hàng không thông qua hai công cụ then chốt:

3.1 MANUSsim optimize – Triệt tiêu đường chạy dao không tải

Một thực trạng phổ biến trong gia công khuôn mẫu và chi tiết hàng không là hiện tượng “Aircut” (dao chạy trong không khí không cắt gọt) do lập trình viên thiết lập khoảng rút dao an toàn quá lớn hoặc do các lệnh trả về vị trí ban đầu (home return) không cần thiết.

Tối ưu hóa lượng Aircut: Tự động phát hiện toàn bộ các vùng không cắt và tăng tốc độ tiến dao (feedrate) ở những vị trí này lên mức tối đa an toàn, giảm thiểu tối đa thời gian máy chạy vô nghĩa.

Điều chỉnh Feedrate thông minh theo thể tích phoi: Khi dao đi vào vùng vật liệu dày hoặc mỏng khác nhau, phần mềm sẽ tự động tính toán khối lượng phoi cắt (cutting chip volume) để tăng hoặc giảm tốc độ tiến dao một cách mượt mà. Điều này giúp giữ lực cắt ổn định, bảo vệ tuổi thọ dao và rút ngắn hơn 20% tổng thời gian gia công thực tế (Theo khảo sát tại các đối tác hàng không như Benice Aviation, hiệu suất cải thiện dao động từ 10% đến 40% tùy cấu trúc chi tiết).

3.2 MANUSpost processor – Cầu nối ngôn ngữ chuẩn xác và linh hoạt

Bộ Post Processor đóng vai trò là thông dịch viên chuyển đổi dữ liệu CAM thành mã G-code. Với MANUSpost processor, quy trình này được nâng tầm thông qua việc tích hợp trực tiếp thuật toán tối ưu hóa động lực học.

Đối với các dòng máy 5 trục đời cũ không hỗ trợ tính năng điều khiển tâm đầu dao (TCP – Tool Center Point Control), MANUSpost processor sẽ tự động tính toán điểm tâm xoay (Pivot point) chính xác, tự động chèn các điểm ngắt hoặc quay trục an toàn để máy vận hành mượt mà, không bị giật cục và đảm bảo độ bóng bề mặt chi tiết đạt chuẩn khắt khe của ngành hàng không.

4. Quy trình kết hợp chuỗi giải pháp MANUS trong tối ưu hóa gia công hàng không

Để giúp anh chị dễ dàng hình dung lộ trình áp dụng công nghệ này vào nhà máy của mình, dưới đây là bảng quy trình phối hợp đồng bộ các giải pháp nhằm tạo ra một mạch số hóa khép kín:

5. Các câu hỏi thường gặp về mô phỏng CNC hàng không

Xưởng của tôi đang sử dụng nhiều phần mềm CAM khác nhau thì có dùng được phần mềm MANUSsim không?

Hoàn toàn được thưa anh chị. MANUSsim hoạt động độc lập và mô phỏng dựa trên mã G-code (chương trình NC thực tế). Do đó, không quan trọng anh chị xuất code từ phần mềm CAM nào, MANUSsim đều có thể tiếp nhận, kiểm tra va chạm và tối ưu hóa một cách đồng bộ.

Thuật toán của MANUSsim optimize điều chỉnh tốc độ tiến dao dựa trên cơ sở nào để đảm bảo không bị gãy dao?

MANUSsim optimize tính toán dựa trên khối lượng phoi cắt thực tế, lực uốn của dao, momen xoắn của trục chính và công suất máy cắt. Khi phát hiện dao chuẩn bị đi vào vùng quá tải do lượng dư lớn, phần mềm sẽ tự động giảm feedrate xuống mức an toàn để bảo vệ dao, và tăng tốc trở lại khi lượng dư mỏng đi.

Đầu tư vào công nghệ mô phỏng CNC cho ngành hàng không không chỉ là câu chuyện nâng cao năng suất, mà còn là tư duy quản trị rủi ro thông minh cho mọi doanh nghiệp sản xuất cơ khí chính xác. Sự kết hợp hoàn hảo giữa MANUSsim, MANUSsim optimize và MANUSpost processor sẽ giúp doanh nghiệp làm chủ hoàn toàn công nghệ gia công phức tạp, tiết kiệm thời gian và tối ưu hóa chi phí vận hành.

Hãy liên hệ ngay với SDE Tech qua hotline để nhận tư vấn chuyên sâu và trải nghiệm giải pháp mô phỏng CNC tiên tiến nhất cho nhà máy của anh chị!
