Mô phỏng ép phun nhiều cổng Cascadic injection từ Cadmould Flex

Trong quy trình sản xuất các chi tiết nhựa kích thước lớn, việc kiểm soát dòng chảy chất lưu qua nhiều cổng phun luôn là thách thức kỹ thuật phức tạp. Công nghệ mô phỏng ép phun nhiều cổng (Cascadic Injection) thuộc hệ sinh thái Cadmould Flex hiện là giải pháp tối ưu giúp giải quyết triệt để bài toán này. Bài viết này của SDE Tech dành cho các kỹ sư cơ khí nhằm cải thiện chất lượng thẩm mỹ bề mặt và độ bền cấu trúc của sản phẩm.

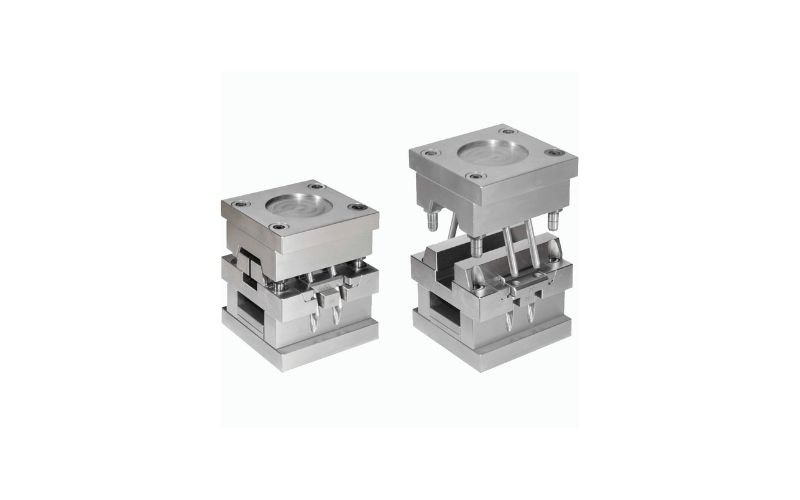

1. Nhu cầu tối ưu hóa hệ thống khuôn nhiều cổng trong công nghiệp

Việc chế tạo các linh kiện nhựa kích thước lớn thường yêu cầu hệ thống kênh dẫn nóng với nhiều cổng phun van điều khiển. Nếu thiết lập trình tự đóng mở vòi phun chỉ dựa trên kinh nghiệm, doanh nghiệp dễ gặp các lỗi về dòng chảy và chất lượng sản phẩm. Vì vậy, mô phỏng ép phun nhiều cổng là giải pháp hiệu quả giúp trực quan hóa quá trình điền đầy và kiểm soát chính xác trạng thái dòng nhựa trong lòng khuôn.

Thông qua mô phỏng, kỹ sư có thể phát hiện sớm các khuyết tật như đường hàn sản phẩm, rỗ khí, mất cân bằng dòng chảy và sụt áp suất tại các vùng giao thoa. Điều này giúp giảm số lần thử khuôn, hạn chế phế phẩm và tối ưu chi phí sản xuất.

Với tính năng Cascadic Injection, kỹ sư có thể mô phỏng quá trình điền đầy khi các vòi phun được kích hoạt theo từng giai đoạn. Giải pháp này hỗ trợ tối ưu vị trí đường hàn, kiểm soát hướng định vị sợi thủy tinh gia cường và nâng cao độ bền cơ học của sản phẩm.

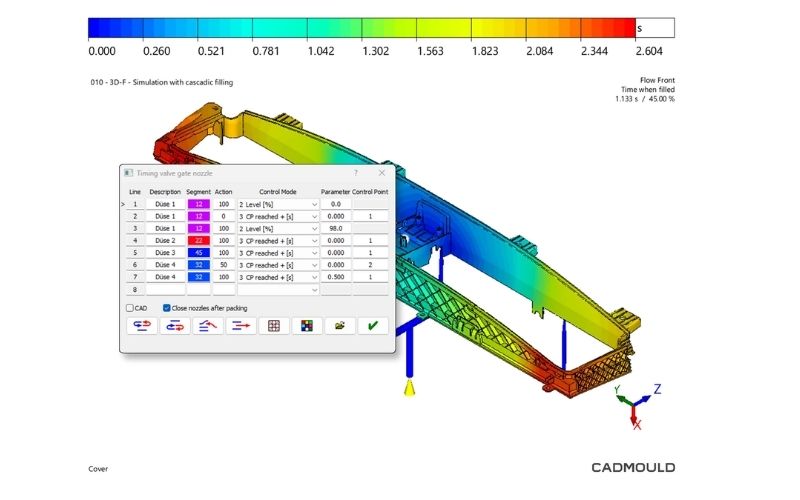

2. Các tính năng và cơ chế vận hành của giải pháp Cascadic Injection

Công nghệ Cascadic Injection từ Cadmould Flex cung cấp một quy trình làm việc ba giai đoạn từ thiết lập đến trích xuất kết quả phân tích nâng cao. Hệ thống cho phép người dùng can thiệp và điều khiển độc lập từng van cổng dựa trên nhiều tham số kích hoạt vô cùng linh hoạt. Điều này giúp đơn giản hóa việc thử nghiệm và so sánh trực quan các kịch bản phun nhựa khác nhau ngay trên máy tính. Kỹ sư có thể nhanh chóng tìm ra phương án tối ưu mà không làm gián đoạn dây chuyền sản xuất.

Trước khi tiến hành phân tích dòng chảy nâng cao, người dùng cần nắm rõ các chế độ điều khiển van cổng được tích hợp sẵn trong phần mềm như sau:

• Chế độ điều khiển van cổng theo mốc thời gian chu kỳ (time in cycle) giúp thiết lập chính xác thời điểm đóng mở của từng vòi phun cụ thể.
• Chế độ điều khiển dựa trên vị trí của đầu dòng chảy chất lưu (flow front position) để kích hoạt van ngay khi nhựa đi qua điểm chỉ định.
• Chế độ điều khiển theo áp suất cục bộ (local pressure) tại các vị trí cảm biến ảo nhằm cân bằng áp lực bên trong lòng khuôn một cách tự động.

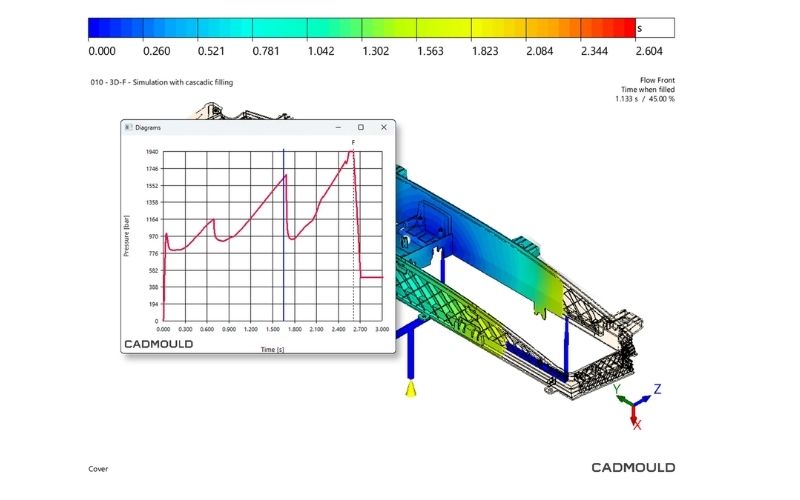

Trong suốt quá trình mô phỏng, phần mềm sẽ hiển thị động hành vi điền đầy khoang khuôn tương ứng với từng trạng thái đóng mở của vòi phun. Biểu đồ áp suất trực quan sẽ chỉ ra các khoảng sụt giảm hoặc đạt đỉnh đột ngột mỗi khi có một cổng phun mới được kích hoạt hành trình. Mục tiêu kỹ thuật của kỹ sư là điều chỉnh vị trí đặt vòi phun sao cho tất cả các đỉnh áp suất đều nằm trên một đường thẳng cân bằng. Yếu tố này giúp giảm hao mòn cơ học cho hệ thống cơ cấu chấp hành của khuôn mẫu.

Sau khi hoàn thành tính toán, người dùng được trao quyền sử dụng dữ liệu này để tinh chỉnh lại các thông số áp suất nén và chu kỳ làm mát. Sự phối hợp này giúp nâng cao độ bền cấu trúc của đường hàn và cải thiện tối đa tính thẩm mỹ bề mặt cho sản phẩm hoàn thiện. Quy trình tối ưu hóa thiết kế nhờ đó diễn ra một cách khoa học, có cơ sở dữ liệu tin cậy và tiết kiệm thời gian hơn. Các thông số này là cơ sở quan trọng nằm trong danh sách kiểm tra xác thực quy trình ép phun của nhà máy.

3. Lợi ích kỹ thuật của mô phỏng ép phun nhiều cổng đối với chất lượng chi tiết

Việc ứng dụng mô phỏng ép phun nhiều cổng mang lại những cải tiến vượt trội về mặt cơ học lẫn hình học cho sản phẩm nhựa hoàn thiện.

• Giảm cong vênh và co ngót sản phẩm: Mô phỏng ép phun nhiều cổng giúp phân bổ vật liệu đồng đều trong lòng khuôn, giảm co ngót không đồng nhất và hạn chế cong vênh sau khi làm nguội. Nhờ đó, sản phẩm dễ dàng đáp ứng các yêu cầu dung sai kích thước và tiêu chuẩn chất lượng khắt khe.
• Nâng cao độ bền cơ học: Thông qua việc tối ưu trình tự đóng mở van cổng, doanh nghiệp có thể kiểm soát hướng sợi thủy tinh và vị trí đường hàn. Điều này giúp tăng độ bền kết cấu, giảm nguy cơ nứt gãy tại các vùng chịu lực và cải thiện tính năng cơ học của sản phẩm.
• Giảm áp suất phun và chi phí sản xuất: Phần mềm mô phỏng cho phép dự đoán áp suất phun tối ưu, giúp giảm tải cho máy ép và hệ thống khuôn. Kết quả là tiết kiệm năng lượng, kéo dài tuổi thọ thiết bị và tối ưu chi phí đầu tư sản xuất.

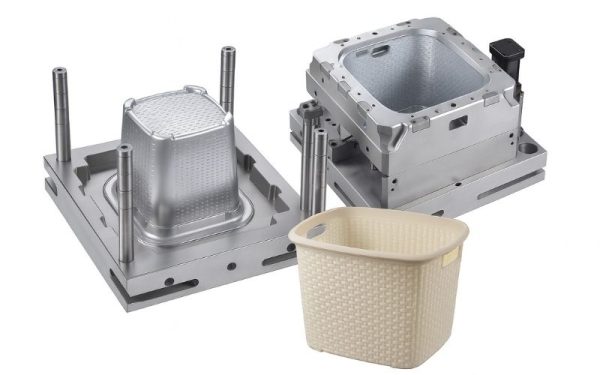

4. Khả năng ứng dụng rộng rãi trong các ngành công nghiệp chế tạo lớn

Mô phỏng ép phun nhiều cổng là giải pháp quan trọng giúp tối ưu quy trình sản xuất các chi tiết nhựa có hình dạng phức tạp, yêu cầu cao về chất lượng bề mặt và độ bền cơ học. Nhờ khả năng dự đoán dòng chảy ngay từ giai đoạn thiết kế, doanh nghiệp có thể giảm thiểu các lỗi như thiếu liệu, bẫy khí, đường hàn sản phẩm và hạn chế số lần thử khuôn thực tế.

Công nghệ này đang được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Ô tô và hàng không vũ trụ: Phân tích quá trình điền đầy đối với các chi tiết kích thước lớn như cản xe, táp-lô và các cấu kiện kỹ thuật.
• Thiết bị y tế và điện tử: Kiểm soát dòng chảy chính xác cho các sản phẩm thành mỏng và chi tiết có độ chính xác cao.
• Thiết bị công nghiệp và hàng tiêu dùng: Giảm hiện tượng nén quá mức, cân bằng áp suất và nâng cao chất lượng sản phẩm.

Trong hệ sinh thái Cadmould, tính năng Cascadic Injection được tích hợp chặt chẽ với các mô-đun Fill, Pack và Thermal Mould Basic, cho phép phân tích đồng thời dòng chảy, áp suất nén và nhiệt độ khuôn. Sự kết hợp này giúp mô phỏng ép phun nhiều cổng trở thành giải pháp toàn diện, hỗ trợ kỹ sư đưa ra các quyết định tối ưu dựa trên dữ liệu chính xác xuyên suốt quá trình phát triển sản phẩm nhựa.

Hiện tại, tính năng nâng cao này được tích hợp sẵn trong tất cả các gói dịch vụ linh hoạt của giải pháp Cadmould Flex hiện đại. Giải pháp có mặt trên các gói Flex Basic, Flex Advanced cho đến Flex Premium và Flex Enterprise hỗ trợ doanh nghiệp lớn. Sự linh hoạt này giúp các xưởng sản xuất dễ dàng lựa chọn quy mô triển khai phù hợp năng lực tài chính.

5. Câu hỏi thường gặp về mô phỏng ép phun nhiều cổng

Để giúp anh chị hiểu rõ hơn về tính năng Cascadic Injection, dưới đây là tổng hợp các giải đáp chuyên môn từ chuyên gia:

Tính năng Cascadic Injection có thể mô phỏng được hành vi mở lại (re-open) nhiều lần của một van cổng trong cùng một chu kỳ không?

Có. Phần mềm hỗ trợ mô hình hóa động hành vi điền đầy khoang khuôn khi các van cổng thực hiện đóng, mở và tái mở lại tại các thời điểm hoặc dựa trên các điều kiện kích hoạt đã được thiết lập trước theo đúng kịch bản công nghệ.

Làm thế nào để phần mềm giúp kiểm tra và loại bỏ hoàn toàn hiện tượng bẫy khí khí nén trong hệ thống lòng khuôn?

Thông qua các hình ảnh hoạt họa trực quan về mặt đầu dòng chảy và vùng áp suất, tính năng này cho phép anh chị nhận diện các vùng có nguy cơ bẫy khí để từ đó chủ động điều chỉnh lại vị trí hệ thống thoát khí trên kết cấu khuôn mẫu.

Giải pháp này có yêu cầu doanh nghiệp phải trang bị hệ thống máy tính có cấu hình phần cứng cao không?

Hoàn toàn không nhờ vào khả năng tối ưu hóa thuật toán tính toán thông minh, giải pháp hỗ trợ người dùng chạy tương tác nhanh chóng và so sánh trực quan nhiều chiến lược vị trí van cổng khác nhau trên các cấu hình máy tính tiêu chuẩn.

Ứng dụng giải pháp mô phỏng ép phun nhiều cổng Cascadic Injection là bước đi chiến lược giúp doanh nghiệp làm chủ công nghệ khuôn nhiều cổng. Công cụ này mang lại sự minh bạch cho dòng chảy chất lưu, triệt tiêu khuyết tật bề mặt và tối ưu hóa năng suất nhà xưởng. Hãy liên hệ ngay với SDE Tech để trải nghiệm giải pháp mô phỏng ép phun nhiều cổng tối ưu nhất!
