Phần mềm CAD cho xây dựng: tiêu chí lựa chọn và giải pháp phù hợp

Bản vẽ kỹ thuật là ngôn ngữ chung giữa kiến trúc sư, kỹ sư kết cấu và đơn vị thi công trong bất kỳ dự án xây dựng nào. Một sai lệch nhỏ trong bản vẽ có thể kéo theo chi phí sửa chữa lớn ở công trường, đây chính là lý do việc lựa chọn phần mềm CAD cho xây dựng phù hợp luôn là ưu tiên hàng đầu của các đơn vị thiết kế và thi công.

Bài viết dưới đây giải thích rõ đặc điểm cần có ở phần mềm CAD dùng trong ngành xây dựng, so sánh các nhóm giải pháp phổ biến hiện nay và đưa ra tiêu chí cụ thể giúp doanh nghiệp lựa chọn công cụ phù hợp với quy mô dự án của mình.

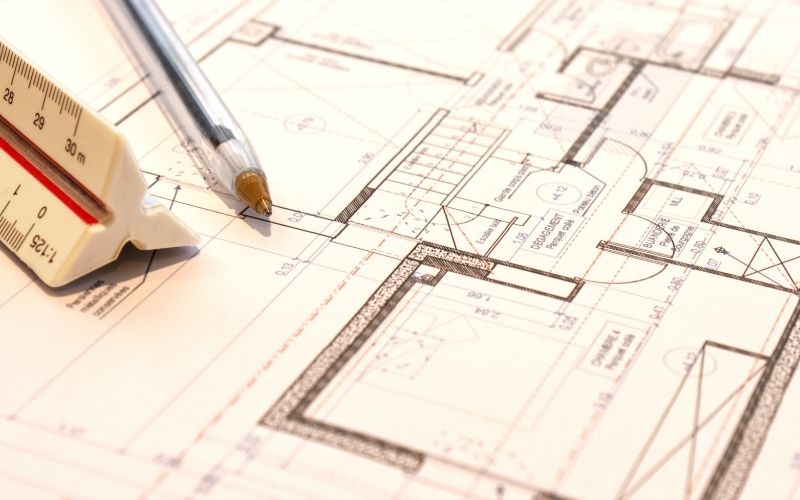

1. Phần mềm CAD cho xây dựng là gì?

Phần mềm CAD cho xây dựng là công cụ hỗ trợ vẽ, chỉnh sửa và quản lý bản vẽ kỹ thuật phục vụ các công đoạn từ thiết kế kiến trúc, kết cấu đến thi công công trình. Khác với CAD dùng trong cơ khí vốn tập trung vào dung sai và mối lắp ghép chi tiết, CAD xây dựng đặt trọng tâm vào mặt bằng, mặt cắt, mặt đứng và các tiêu chuẩn kỹ thuật xây dựng hiện hành.

Bản vẽ CAD xuyên suốt toàn bộ vòng đời một dự án xây dựng, từ giai đoạn phác thảo ý tưởng kiến trúc, triển khai bản vẽ kết cấu, đến bản vẽ thi công chi tiết cho từng hạng mục. Đây cũng là tài liệu pháp lý quan trọng trong hồ sơ xin phép xây dựng và nghiệm thu công trình, nên độ chính xác của phần mềm sử dụng ảnh hưởng trực tiếp đến tiến độ pháp lý của dự án.

2. Đặc điểm cần có ở phần mềm CAD cho xây dựng

Một phần mềm CAD phù hợp với ngành xây dựng cần đáp ứng đồng thời nhiều yêu cầu kỹ thuật khác nhau, do tính chất bản vẽ xây dựng thường có quy mô lớn và nhiều lớp thông tin chồng lấn.

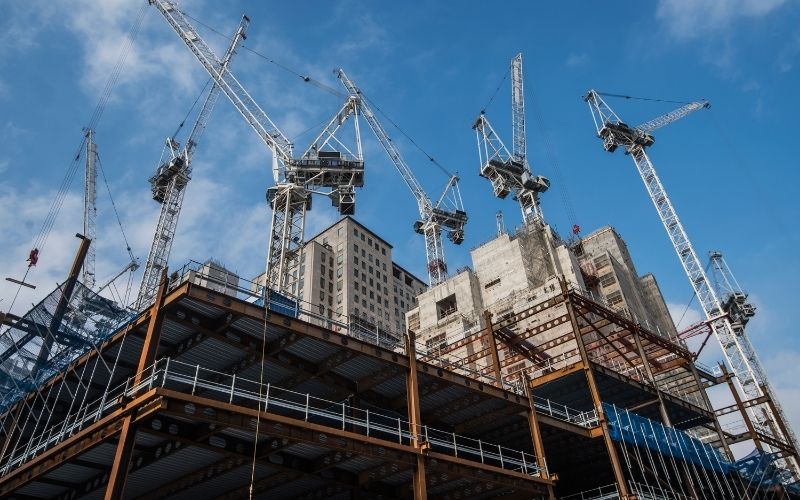

3. Phân loại phần mềm CAD xây dựng theo nhu cầu sử dụng

Tùy vào giai đoạn và tính chất công việc, đơn vị thiết kế xây dựng thường sử dụng kết hợp nhiều nhóm phần mềm khác nhau trong cùng một dự án.

3.1. CAD 2D phục vụ bản vẽ kỹ thuật thi công

CAD 2D vẫn là công cụ chủ lực trong ngành xây dựng, đặc biệt ở giai đoạn triển khai bản vẽ thi công chi tiết. GreenCAD là một giải pháp thuộc nhóm này, hỗ trợ định dạng DWG làm định dạng gốc và có hệ thống lệnh quen thuộc với người dùng CAD phổ thông, phù hợp với các đơn vị tư vấn thiết kế cần triển khai nhanh khối lượng lớn bản vẽ mặt bằng, mặt cắt cho công trình dân dụng.

3.2. CAD chuyên dụng cho mô hình hóa thông tin công trình

Song song với CAD 2D, nhiều dự án quy mô lớn còn sử dụng thêm các nền tảng mô hình hóa thông tin công trình để phối hợp đa bộ môn giữa kiến trúc, kết cấu và cơ điện, giúp phát hiện xung đột giữa các hệ thống ngay từ giai đoạn thiết kế.

4. Tiêu chí lựa chọn phần mềm CAD xây dựng phù hợp

Việc lựa chọn phần mềm CAD xây dựng cần dựa trên quy mô dự án và đặc thù vận hành của từng đơn vị, cụ thể gồm các tiêu chí sau:

• Quy mô và tính chất công trình: công trình dân dụng quy mô vừa và nhỏ thường chỉ cần CAD 2D, trong khi dự án lớn nhiều bộ môn có thể cần thêm giải pháp mô hình hóa chuyên sâu
• Khả năng tương thích DWG: đảm bảo trao đổi bản vẽ thuận lợi với các đơn vị tư vấn, thầu phụ sử dụng phần mềm khác nhau trong cùng dự án
• Chi phí đầu tư và mô hình cấp phép: cân nhắc giữa bản quyền vĩnh viễn và thuê bao theo năm tùy theo số lượng nhân sự và tần suất sử dụng
• Khả năng làm quen của đội ngũ thiết kế: ưu tiên phần mềm có giao diện, hệ thống lệnh gần với công cụ đội ngũ đã quen thao tác để rút ngắn thời gian chuyển đổi
• Chính sách hỗ trợ kỹ thuật: quan trọng khi cần xử lý nhanh các lỗi phát sinh trong giai đoạn gấp rút hoàn thiện hồ sơ thiết kế

5. Lưu ý khi triển khai phần mềm CAD xây dựng trong doanh nghiệp

Để việc chuyển đổi hoặc triển khai phần mềm CAD mới diễn ra thuận lợi, đơn vị thiết kế xây dựng nên lưu ý một số điểm sau trong quá trình áp dụng vào thực tế:

• Xây dựng quy chuẩn đặt tên layer, kiểu nét thống nhất trong toàn bộ đội ngũ trước khi triển khai đại trà
• Kiểm tra khả năng tương thích với các bản vẽ cũ đã lưu trữ, đặc biệt với các dự án đang trong giai đoạn thi công
• Đào tạo thực hành trực tiếp trên bản vẽ dự án thật, thay vì chỉ học lý thuyết thao tác phần mềm
• Thiết lập quy trình kiểm tra chéo bản vẽ giữa các bộ môn trước khi phát hành hồ sơ chính thức

6. Câu hỏi thường gặp về phần mềm CAD cho xây dựng

Phần mềm CAD xây dựng khác gì so với CAD cơ khí?

Phần mềm CAD xây dựng tập trung vào mặt bằng, mặt cắt và các tiêu chuẩn kỹ thuật xây dựng, trong khi CAD cơ khí chú trọng vào dung sai, mối lắp ghép và tính khả thi gia công của từng chi tiết. Một số phần mềm CAD 2D có thể phục vụ được cả hai lĩnh vực ở mức độ cơ bản.

Doanh nghiệp thiết kế nhỏ có cần đầu tư nền tảng mô hình hóa thông tin công trình không?

Không nhất thiết. Với công trình dân dụng quy mô vừa và nhỏ, CAD 2D vẫn đáp ứng tốt nhu cầu triển khai bản vẽ. Doanh nghiệp có thể cân nhắc đầu tư thêm khi tham gia các dự án lớn yêu cầu phối hợp đa bộ môn.

Vì sao khả năng tương thích DWG quan trọng trong ngành xây dựng?

Bản vẽ xây dựng thường được trao đổi qua nhiều bên liên quan, từ chủ đầu tư, đơn vị tư vấn đến nhà thầu thi công. Nếu phần mềm không tương thích tốt định dạng DWG, dữ liệu bản vẽ dễ bị sai lệch layer hoặc kích thước khi mở trên phần mềm khác, gây gián đoạn quá trình phối hợp.

Lựa chọn phần mềm CAD cho xây dựng phù hợp cần dựa trên quy mô công trình, mức độ phối hợp giữa các bộ môn và ngân sách đầu tư của từng đơn vị. Từ nhu cầu bản vẽ 2D triển khai nhanh đến các dự án lớn cần mô hình hóa đa bộ môn, việc đánh giá đúng nhu cầu thực tế sẽ giúp doanh nghiệp đầu tư hiệu quả và tránh lãng phí ngân sách.

Với GreenCAD trong danh mục phân phối, hỗ trợ tốt định dạng DWG và giao diện quen thuộc với đội ngũ thiết kế, SDE TECH có thể tư vấn giải pháp CAD phù hợp cho từng quy mô công trình, đồng thời hỗ trợ doanh nghiệp trải nghiệm bản dùng thử trước khi đưa ra quyết định đầu tư. Liên hệ:
