Trong quy trình thiết kế sản phẩm cơ khí, hầu như mọi kỹ sư đều phải làm việc qua hai giai đoạn cốt lõi trước khi bản vẽ được chuyển giao cho sản xuất. Hiểu đúng và thực hiện đúng trình tự thiết kế chi tiết và thiết kế lắp ráp không chỉ giúp rút ngắn thời gian phát triển sản phẩm, mà còn hạn chế tối đa lỗi phát sinh khi các chi tiết được ghép nối với nhau trong thực tế.
Bài viết dưới đây phân tích khái niệm, quy trình thực hiện cụ thể của từng giai đoạn thiết kế, đồng thời chỉ ra những lỗi thường gặp và công cụ hỗ trợ hiệu quả cho kỹ sư cơ khí trong công việc hàng ngày.

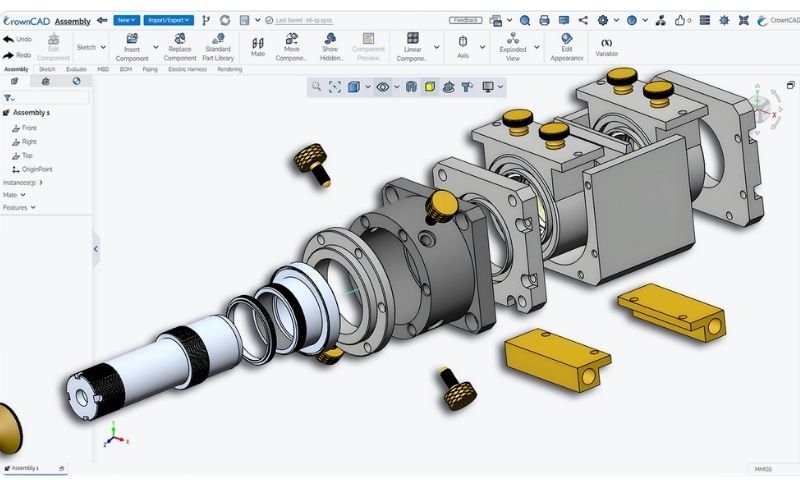

1. Thiết kế chi tiết và thiết kế lắp ráp là gì?
Trước khi đi vào quy trình cụ thể, cần phân biệt rõ hai khái niệm này, vì đây là nền tảng để hiểu cách một sản phẩm cơ khí được hình thành từ ý tưởng đến mô hình hoàn chỉnh.
1.1. Thiết kế chi tiết là gì?
Thiết kế chi tiết, hay còn gọi là part design, là quá trình xây dựng mô hình 3D của từng bộ phận riêng lẻ cấu thành nên sản phẩm. Ở giai đoạn này, kỹ sư tập trung vào việc dựng hình khối, xác định kích thước, dung sai và vật liệu cho từng chi tiết dựa trên yêu cầu kỹ thuật và chức năng của bộ phận đó trong tổng thể sản phẩm.
1.2. Thiết kế lắp ráp là gì?
Thiết kế lắp ráp, hay assembly design, là quá trình ghép nối nhiều chi tiết đã được thiết kế riêng lẻ lại với nhau thành một cụm hoàn chỉnh, thông qua các ràng buộc lắp ghép như đồng trục, tiếp xúc mặt phẳng hoặc khoảng cách cố định. Giai đoạn này cho phép kỹ sư kiểm tra khả năng vận hành, phát hiện va chạm và đánh giá tính khả thi khi lắp ráp thực tế trước khi đưa sản phẩm vào sản xuất.
2. Mối quan hệ giữa thiết kế chi tiết và thiết kế lắp ráp trong quy trình CAD
Hai giai đoạn này không tách biệt hoàn toàn mà có mối liên hệ chặt chẽ, ảnh hưởng qua lại trong suốt quá trình phát triển sản phẩm.
| Tiêu chí | Thiết kế chi tiết | Thiết kế lắp ráp |
| Đối tượng làm việc | Một chi tiết đơn lẻ | Nhiều chi tiết được ghép nối với nhau |
| Mục tiêu chính | Đảm bảo hình dạng, kích thước và chức năng của từng bộ phận | Đảm bảo các chi tiết khớp nối và vận hành đúng như thiết kế |
| Công cụ sử dụng | Lệnh dựng khối, tạo lỗ, vát góc, bo tròn | Ràng buộc lắp ghép, kiểm tra va chạm, mô phỏng chuyển động |
| Kết quả đầu ra | Mô hình 3D và bản vẽ chi tiết từng bộ phận | Mô hình cụm lắp ráp, bản vẽ lắp và danh mục vật tư (BOM) |
| Thời điểm thực hiện | Trước khi lắp ráp | Sau khi các chi tiết liên quan đã hoàn thiện cơ bản |
3. Quy trình thực hiện thiết kế chi tiết
Một quy trình thiết kế chi tiết bài bản thường trải qua các bước sau, giúp đảm bảo mô hình vừa chính xác về mặt kỹ thuật, vừa thuận tiện khi chỉnh sửa về sau.
- Xác định yêu cầu kỹ thuật của chi tiết, bao gồm chức năng, vật liệu và điều kiện làm việc thực tế
- Dựng phác thảo 2D làm cơ sở cho việc tạo hình khối 3D theo phương pháp mô hình hóa dựa trên đặc trưng (feature-based modeling)
- Áp dụng các lệnh tạo khối, cắt gọt, tạo lỗ, bo tròn và vát góc để hoàn thiện hình dạng chi tiết
- Gán vật liệu và các thông số dung sai cần thiết cho từng bề mặt, phục vụ cho việc kiểm tra và gia công sau này
- Kiểm tra lại mô hình trước khi chuyển sang giai đoạn thiết kế lắp ráp, đảm bảo không còn lỗi hình học tồn đọng
Việc thực hiện thiết kế chi tiết theo phương pháp mô hình hóa dựa trên đặc trưng còn giúp kỹ sư dễ dàng chỉnh sửa lại từng bước dựng hình khi có thay đổi yêu cầu, thay vì phải dựng lại toàn bộ mô hình từ đầu.

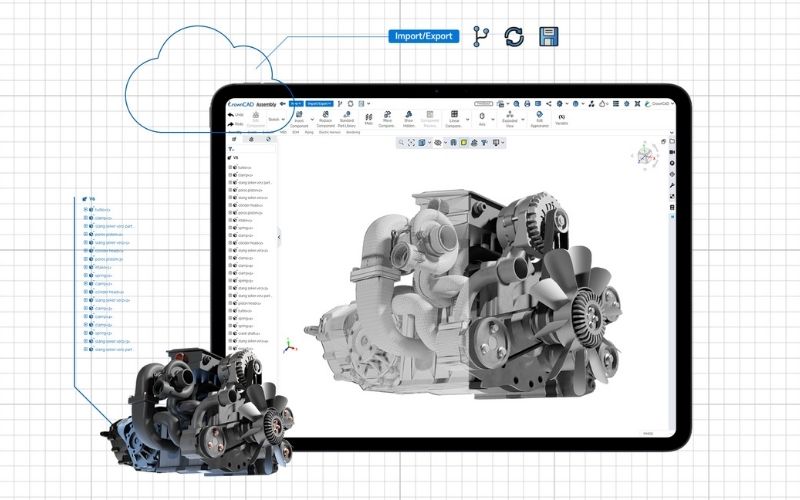

4. Quy trình thực hiện thiết kế lắp ráp
Sau khi các chi tiết đơn lẻ đã hoàn thiện, kỹ sư tiến hành ghép nối chúng lại với nhau trong môi trường thiết kế lắp ráp theo trình tự sau:
- Nhập các chi tiết đã hoàn thiện vào môi trường lắp ráp của phần mềm CAD
- Thiết lập các ràng buộc lắp ghép giữa những chi tiết liên quan, như đồng trục, tiếp xúc mặt phẳng hoặc khoảng cách cố định
- Kiểm tra va chạm giữa các chi tiết để phát hiện xung đột kích thước trước khi chuyển sang sản xuất
- Mô phỏng chuyển động của cụm lắp ráp nếu sản phẩm có các bộ phận chuyển động tương đối với nhau
- Xuất bản vẽ lắp hoàn chỉnh cùng danh mục vật tư (BOM) phục vụ cho công đoạn sản xuất và mua hàng
5. Những lỗi thường gặp khi thiết kế chi tiết và thiết kế lắp ráp
Trong quá trình làm việc thực tế, kỹ sư cơ khí thường gặp phải một số lỗi phổ biến ảnh hưởng đến chất lượng mô hình và tiến độ dự án.
| Lỗi thường gặp | Nguyên nhân | Cách khắc phục |
| Chi tiết bị lỗi hình học sau khi chỉnh sửa kích thước | Thứ tự các bước dựng hình không hợp lý, phụ thuộc chồng chéo | Sắp xếp lại cây lịch sử thiết kế theo trình tự logic, tránh phụ thuộc không cần thiết |
| Va chạm giữa các chi tiết trong cụm lắp ráp | Sai lệch kích thước hoặc thiết lập ràng buộc chưa chính xác | Chạy công cụ kiểm tra va chạm ngay sau khi thiết lập ràng buộc, không đợi đến cuối quy trình |
| Bản vẽ lắp thiếu chi tiết hoặc sai số lượng trong BOM | Chưa cập nhật đồng bộ giữa mô hình 3D và bản vẽ xuất ra | Kiểm tra lại liên kết giữa mô hình và bản vẽ trước khi xuất file chính thức |
| Mô hình nặng, thao tác chậm khi có nhiều chi tiết | Sử dụng quá nhiều đặc trưng phức tạp không cần thiết trong từng chi tiết | Tối ưu số lượng bước dựng hình, đơn giản hóa các đặc trưng không ảnh hưởng đến chức năng |

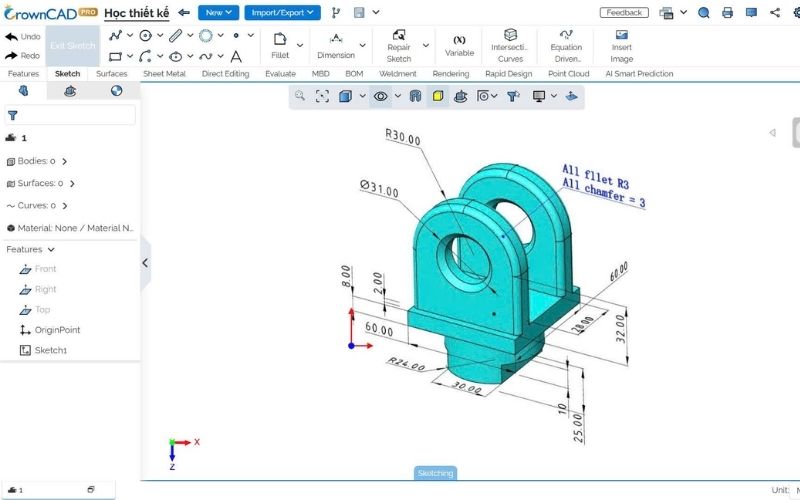

6. Công cụ hỗ trợ thiết kế chi tiết và thiết kế lắp ráp hiệu quả
Để thực hiện tốt cả hai giai đoạn này, doanh nghiệp cần một phần mềm CAD 3D có đầy đủ công cụ mô hình hóa dựa trên đặc trưng, quản lý ràng buộc lắp ghép và kiểm tra va chạm tích hợp sẵn. CrownCAD là một trong những giải pháp đáp ứng được yêu cầu này, cho phép kỹ sư thực hiện toàn bộ quy trình từ dựng chi tiết, thiết lập cụm lắp ráp đến xuất bản vẽ lắp và danh mục vật tư trong cùng một môi trường làm việc.
Việc sử dụng một phần mềm CAD thống nhất cho cả thiết kế chi tiết và thiết kế lắp ráp, thay vì chuyển đổi qua lại giữa nhiều công cụ khác nhau, giúp giảm thiểu rủi ro sai lệch dữ liệu và rút ngắn thời gian đồng bộ thông tin giữa các giai đoạn thiết kế.
7. Câu hỏi thường gặp về thiết kế chi tiết và thiết kế lắp ráp
Thiết kế chi tiết và thiết kế lắp ráp khác nhau ở điểm nào?
Thiết kế chi tiết tập trung vào việc dựng hình và hoàn thiện từng bộ phận riêng lẻ, trong khi thiết kế lắp ráp là quá trình ghép nối các chi tiết đó lại với nhau để kiểm tra khả năng vận hành của cụm sản phẩm hoàn chỉnh.
Nên thiết kế theo phương pháp top-down hay bottom-up?
Phương pháp bottom-up, tức thiết kế từng chi tiết trước rồi mới lắp ráp, phù hợp với sản phẩm có các bộ phận độc lập rõ ràng. Phương pháp top-down, thiết kế trong bối cảnh lắp ráp tổng thể trước, phù hợp hơn với sản phẩm có nhiều chi tiết phụ thuộc chặt chẽ vào nhau về kích thước. Việc lựa chọn phương pháp phụ thuộc vào đặc thù sản phẩm và thói quen làm việc của đội ngũ thiết kế.
Có bắt buộc phải dùng phần mềm CAD 3D chuyên biệt cho lắp ráp không?
Không bắt buộc tuyệt đối, nhưng phần mềm CAD 3D có môi trường lắp ráp chuyên biệt sẽ hỗ trợ tốt hơn nhiều trong việc thiết lập ràng buộc, kiểm tra va chạm và mô phỏng chuyển động so với việc chỉ làm việc trên từng chi tiết riêng lẻ rồi ghép thủ công.
Kiểm tra va chạm trong thiết kế lắp ráp quan trọng như thế nào?
Đây là bước quan trọng giúp phát hiện sớm các xung đột kích thước giữa các chi tiết trước khi sản phẩm được đưa vào sản xuất thực tế. Bỏ qua bước này có thể dẫn đến chi phí sửa chữa lớn khi lỗi chỉ được phát hiện ở giai đoạn lắp ráp vật lý.
Làm thế nào để xuất bản vẽ lắp từ mô hình lắp ráp 3D?
Hầu hết phần mềm CAD 3D hiện nay đều hỗ trợ chức năng tạo bản vẽ 2D tự động từ mô hình lắp ráp, bao gồm các hình chiếu, mặt cắt và bảng thống kê vật tư được liên kết trực tiếp với mô hình gốc, giúp đảm bảo tính đồng bộ khi có thay đổi thiết kế.
Nắm vững quy trình thiết kế chi tiết và thiết kế lắp ráp là yêu cầu cơ bản đối với bất kỳ kỹ sư cơ khí nào làm việc trong môi trường CAD 3D. Từ việc dựng hình từng bộ phận theo phương pháp mô hình hóa dựa trên đặc trưng, đến thiết lập ràng buộc và kiểm tra va chạm trong cụm lắp ráp, mỗi bước đều đóng vai trò quan trọng để đảm bảo sản phẩm được sản xuất đúng như thiết kế ban đầu.
