Tối ưu hóa thời gian phay 3 trục với Volumill

Trong gia công cơ khí chính xác, phay 3 trục vẫn là phương thức phổ biến nhất để tạo hình khuôn mẫu và linh kiện chi tiết. Tuy nhiên, nguyên công phay thô 3 trục thường chiếm tới 60% tổng thời gian gia công trên máy CNC. Đối với các doanh nghiệp, việc kéo dài chu kỳ phay thô không chỉ làm tăng chi phí vận hành (tiền điện, khấu hao máy, nhân công) mà còn làm giảm năng lực cạnh tranh do tiến độ giao hàng chậm.

Do đó, tối ưu hóa thời gian phay 3 trục là bài toán bắt buộc phải giải. Và công nghệ VoluMill chính là chiếc chìa khóa vàng giúp các kỹ sư CAM thay đổi hoàn toàn cục diện năng suất.

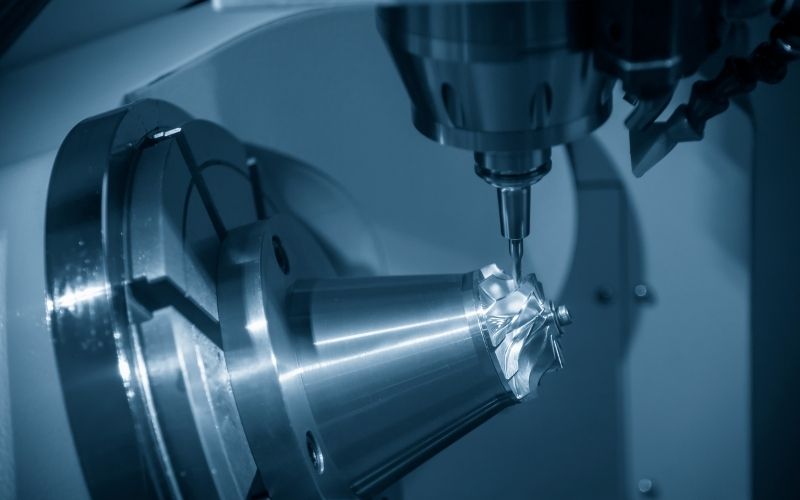

1. Thách thức trong việc tối ưu hóa thời gian phay 3 trục truyền thống

1.1. Áp lực về chi phí giờ máy và bài toán tiến độ sản xuất

Mỗi phút máy CNC chạy thô đều tiêu tốn chi phí cố định của xưởng. Nếu đường chạy dao không tối ưu, máy phải di chuyển nhiều đường chạy dao “gió” (air cutting) hoặc vận hành ở tốc độ thấp để đảm bảo an toàn, dẫn đến lãng phí thời gian vô ích.

1.2. Hạn chế của các đường chạy dao (Toolpath) phay thô thông thường

Các chiến lược phay thô truyền thống (như Pocketing hay Contour) dịch chuyển dao theo các đường đồng dạng hình học. Khi dao đi vào các vùng góc vuông hoặc hốc hẹp, góc ôm dao (Engagement Angle) sẽ tăng lên đột ngột từ 90° lên 180°. Điều này làm lực cắt tăng vọt, gây ra hiện tượng quá tải, nhiệt độ tăng cao dẫn đến mòn nhanh, sứt mẻ hoặc gãy dao. Để tránh rủi ro này, kỹ sư buộc phải cài đặt tốc độ cắt rất thấp, vô tình kéo dài thời gian gia công.

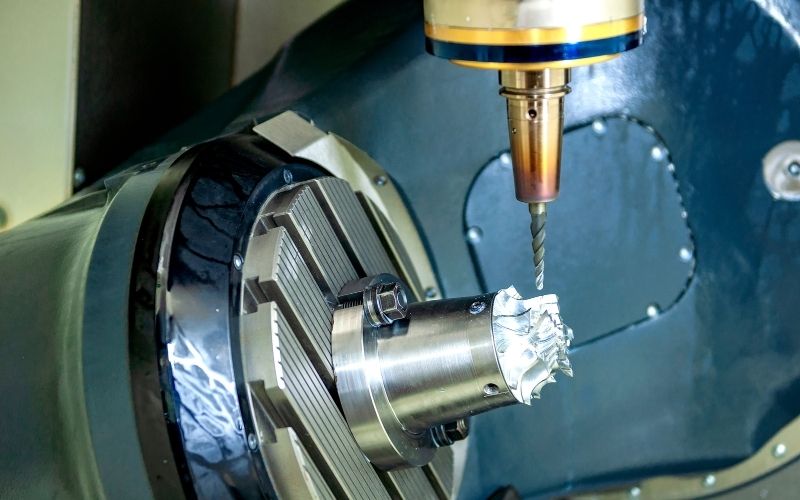

2. VoluMill – Giải pháp đột phá giúp tối ưu hóa thời gian phay 3 trục

VoluMill không phải là một phần mềm CAM mà là một lõi công nghệ tạo đường chạy dao phay thô hiệu suất cao (High-Efficiency Milling – HEM), được tích hợp sâu vào các giải pháp CAM hàng đầu như Cimatron, Siemens NX, NX CAM… nhằm giải quyết triệt để các hạn chế của phương pháp truyền thống.

2.1. Nguyên lý kiểm soát góc ôm dao và tải trọng không đổi

Thay vì đi theo các đường biên dạng vuông vức, VoluMill tạo ra các đường chạy dao dạng đường cong mượt mà, liên tục dựa trên thuật toán UHPT (Ultra High-Performance Toolpath). Công nghệ này tự động điều chỉnh đường kính vòng dịch dao ngang dựa trên hình học của hốc. Do đó, góc tiếp xúc của dao với vật liệu luôn là một hằng số cố định, triệt tiêu hoàn toàn tình trạng sốc lực tại các góc khuất.

2.2. Tận dụng chiều dài lưỡi cắt để cắt sâu hơn, nhanh hơn

Với phay 3 trục truyền thống, kỹ sư thường cắt nông nhưng dịch dao ngang rộng (lớp cắt sâu Ap nhỏ, bước dịch ngang Ae lớn). Cách này khiến phần mũi dao bị mòn rất nhanh trong khi phần thân dao phía trên bỏ trống.

VoluMill đảo ngược hoàn toàn tư duy này: Cắt sâu tối đa theo hướng trục (Ap từ 2 đến 3 lần đường kính dao) và dịch ngang nhỏ (Ae chỉ từ 7% đến 15% đường kính dao). Việc ăn sâu giúp tận dụng toàn bộ chiều dài lưỡi cắt hữu dụng của dao phay ngón, phân bổ đều nhiệt lượng và lực cắt, cho phép đẩy tốc độ tiến dao (Feedrate) lên gấp 3 đến 5 lần bình thường.

2.3. Triệt tiêu thời gian chạy dao “gió” và giảm giật cục trục máy

VoluMill phân tích chính xác lượng dư phôi còn lại sau mỗi đường cắt. Dao chỉ tiếp xúc khi có vật liệu, loại bỏ các hành trình chạy không (Air cutting). Bên cạnh đó, nhờ các đường vào dao tiếp tuyến mượt mà, hệ thống trục X, Y, Z của máy CNC không bị chuyển hướng đột ngột, giảm rung lắc và bảo vệ trục chính (Spindle).

Công thức cốt lõi của VoluMill: > Tải trọng dao ổn định + Tận dụng toàn bộ chiều dài lưỡi cắt = Tối ưu hóa tối đa tốc độ bóc tách vật liệu (MRR) và rút ngắn thời gian chu kỳ máy.

3. Hiệu quả kinh tế khi ứng dụng VoluMill vào quy trình phay 3 trục

Để thấy rõ việc ứng dụng VoluMill giúp tối ưu hóa thời gian phay 3 trục như thế nào, hãy cùng đối chiếu hiệu quả vận hành thực tế qua bảng dưới đây:

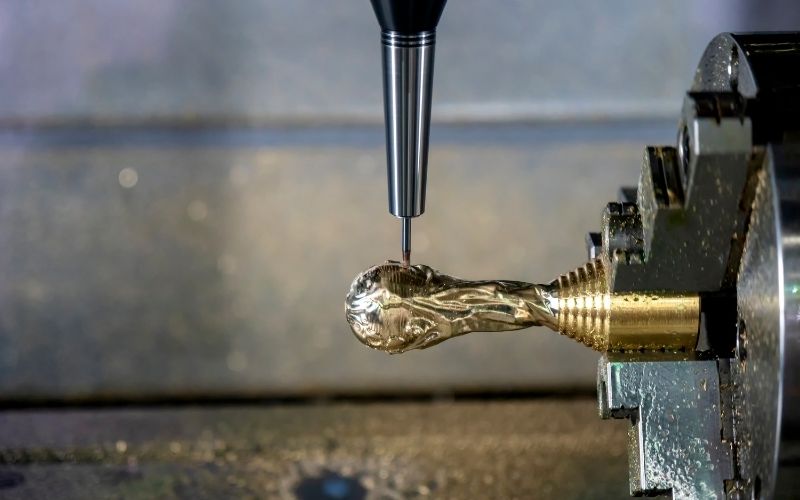

4. Các bước thiết lập cơ bản để tối ưu hóa chu kỳ phay 3 trục với VoluMill

Để đạt được hiệu quả giảm thời gian tối đa trên giảng máy 3 trục, quy trình lập trình CAM cần tuân thủ các bước thiết lập sau:

• Xác định chính xác lượng dư phôi (Stock Blueprint): Khai báo đúng hình dáng phôi ban đầu để VoluMill lập kế hoạch đường đi tối ưu nhất, không chạy thừa.
• Lựa chọn dao cụ phù hợp: Ưu tiên sử dụng các dòng dao phay ngón hợp kim có chiều dài lưỡi cắt lớn, số me cắt cao (4-5 me cho thép, 3 me cho nhôm) để tận dụng thế mạnh cắt sâu của VoluMill.
• Thiết lập thông số cắt (Cutting Parameters): Tăng chiều sâu cắt Ap bằng chiều dài lưỡi dao, giảm Ae xuống khoảng 10% đường kính dao, sau đó đẩy tốc độ vòng quay và bước tiến lên mức tối ưu theo khuyến nghị của lõi công nghệ VoluMill.
• Mô phỏng kiểm tra va chạm: Sử dụng tính năng mô phỏng để kiểm tra hành trình rút dao cao tốc, đảm bảo quá trình di chuyển của dao giữa các vùng luôn an toàn trước khi xuất mã G-code xuống máy.

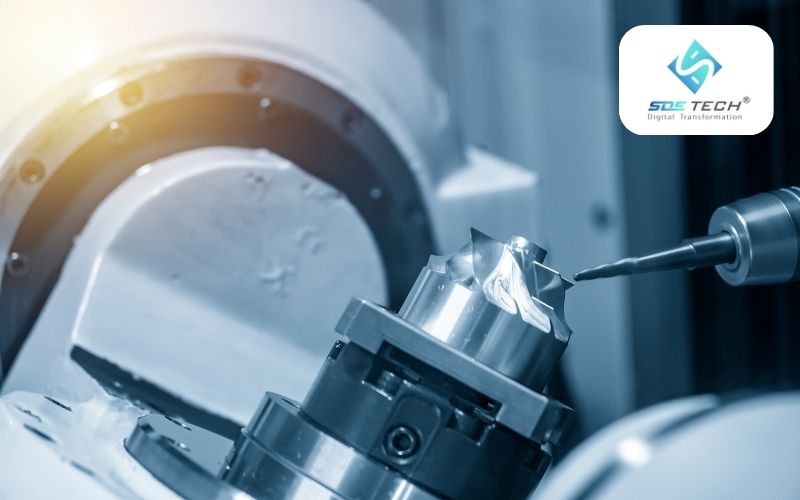

5. SDE Tech tư vấn và chuyển giao giải pháp CAM hiệu suất cao

Tại Việt Nam, SDE Tech là đơn vị uy tín hàng đầu chuyên tư vấn, cung cấp và chuyển giao các giải pháp phần mềm CAD/CAM/CAE tiên tiến có tích hợp công nghệ chạy dao cao tốc.

• Đội ngũ thực chiến: Các kỹ sư ứng dụng của SDE Tech sở hữu nền tảng kiến thức vững chắc về gia công cắt gọt, sẵn sàng xuống trực tiếp nhà xưởng của khách hàng để khảo sát máy móc, dao cụ.
• Tối ưu hóa cá nhân hóa: Chúng tôi giúp doanh nghiệp thiết lập bộ thông số cắt (Feeds & Speeds) chuẩn hóa cho từng loại vật liệu (Thép cứng, inox, nhôm…) dựa trên giải pháp VoluMill, đảm bảo cắt mẫu thực tế thành công ngay từ lần đầu tiên.
• Đào tạo chuyên sâu: Chuyển giao quy trình lập trình tinh gọn, giúp đội ngũ kỹ sư của doanh nghiệp nâng cao tay nghề và làm chủ hoàn toàn công nghệ gia công hiệu suất cao.

6. Câu hỏi thường gặp về tối ưu hóa thời gian phay 3 trục với VoluMill

Máy CNC 3 trục đời cũ, độ cứng vững kém thì có chạy được VoluMill không?

Hoàn toàn được và thậm chí rất nên dùng. Nhiều người nghĩ công nghệ phay hiệu suất cao chỉ dành cho máy mới đắt tiền. Thực tế, do VoluMill duy trì tải trọng cắt nhỏ và không đổi, lực tác động lên trục chính và bàn máy thấp hơn rất nhiều so với phay thô truyền thống. Điều này giúp các dòng máy CNC cũ vận hành êm ái hơn, không bị quá tải cơ khí và kéo dài tuổi thọ cho máy.

VoluMill có giúp ích gì cho việc gia công các vật liệu khó cắt như Inox hay Thép cứng không?

Rất lớn. Các vật liệu như Inox (Stainless Steel) hay Titan có đặc tính giải nhiệt kém và dễ bị biến cứng bề mặt. Khi phay thông thường, nhiệt lượng tập trung ở mũi dao sẽ làm cháy dao ngay lập tức. VoluMill sử dụng bước dịch ngang nhỏ ($A_e$ thấp) giúp giảm tối đa thời gian tiếp xúc giữa lưỡi cắt và phôi, tạo điều kiện cho dung dịch tưới nguội len lỏi vào làm mát kịp thời, giúp việc gia công vật liệu cứng trở nên dễ dàng và nhanh chóng hơn.

Làm sao để sở hữu hoặc kích hoạt tính năng VoluMill trong phần mềm CAM hiện tại của chúng tôi?

VoluMill hiện được tích hợp sẵn dưới dạng một mô-đun chọn thêm (Add-on) hoặc tích hợp mặc định trong nhiều phần mềm CAM phổ biến (như Cimatron Volume Milling). Doanh nghiệp chỉ cần liên hệ với SDE Tech, chúng tôi sẽ rà soát phiên bản phần mềm hiện tại của bạn và cung cấp giải pháp kích hoạt mô-đun VoluMill với chi phí tối ưu nhất.

Tối ưu hóa thời gian phay 3 trục bằng công nghệ VoluMill không chỉ là một giải pháp kỹ thuật, mà là một chiến lược đầu tư mang lại hiệu quả kinh tế rõ rệt cho doanh nghiệp: giảm thời gian gia công đến 70%, tiết kiệm chi phí dao cụ và bảo vệ tài sản máy móc. Hãy để SDE Tech đồng hành cùng bạn trên con đường nâng cao năng suất sản xuất. Liên hệ:
