Các lỗi thường gặp khi thiết kế cổng khuôn ép phun nhựa và cách khắc phục

Trong chế tạo khuôn mẫu, quy trình thiết kế cổng khuôn ép phun nhựa (gate design) là một trong những công đoạn định hình trực tiếp chất lượng và độ chính xác hình học của sản phẩm. Cổng khuôn đóng vai trò là cửa ngõ điều tiết lưu lượng, áp suất và tốc độ của dòng nhựa nóng chảy đi vào lòng khuôn. Việc tính toán sai lệch các thông số hình học của cổng bơm sẽ dẫn đến hàng loạt lỗi nghiêm trọng trên sản phẩm nhựa thành phẩm. SDE Tech sẽ chỉ ra các lỗi kỹ thuật phổ biến và giải pháp mô phỏng để tối ưu hóa kết cấu hệ thống cấp nhựa.

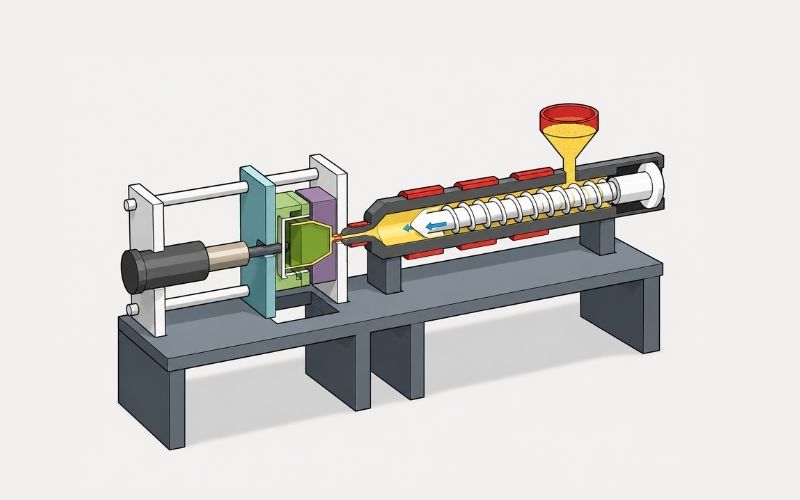

1. Vai trò cốt lõi của hệ thống cổng dòng chảy trong lòng khuôn

Hệ thống cổng bơm là đoạn chuyển tiếp có kích thước thu hẹp từ kênh dẫn (runner) vào lòng khuôn (cavity). Khi thực hiện thiết kế cổng khuôn ép phun nhựa, mục tiêu hàng đầu là phải đảm bảo dòng nhựa đi đầy lòng khuôn một cách đồng đều trước khi quá trình đông đặc xảy ra. Việc thu hẹp thiết diện tại cổng giúp tăng vận tốc dòng chảy, sinh nhiệt nội ma sát để duy trì trạng thái lỏng lý tưởng của polyme.

Một kết cấu cổng tối ưu còn hỗ trợ quá trình điền đầy diễn ra mượt mà và tự động đóng băng (freeze-off) đúng thời điểm khi kết thúc giai đoạn giữ áp (packing). Điều này ngăn chặn hiện tượng nhựa lỏng trào ngược từ lòng khuôn ra ngoài kênh dẫn, giúp ổn định trọng lượng sản phẩm. Do đó, bất kỳ sự thiếu chính xác nào trong pha thiết kế hình học này đều làm suy giảm hiệu suất của toàn bộ chu kỳ sản xuất.

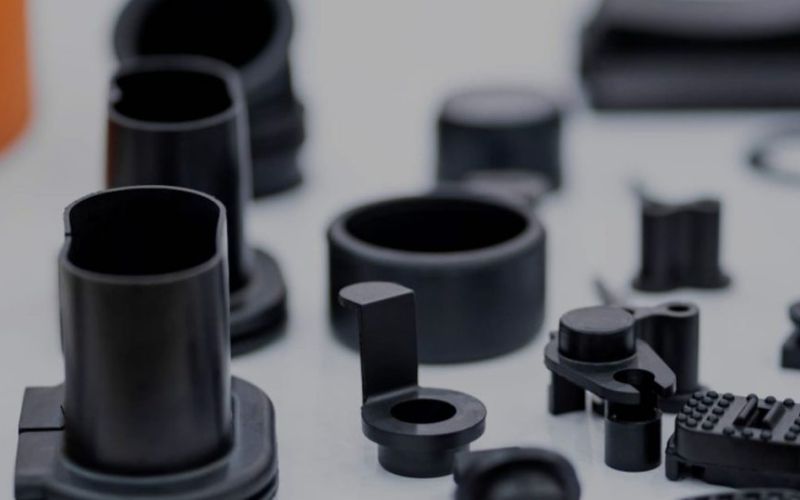

2. Các lỗi thường gặp khi thiết kế cổng khuôn ép phun nhựa

Sai sót trong giai đoạn tính toán thông số cửa bơm thường bắt nguồn từ việc thiếu dữ liệu động học dòng chảy của từng loại vật liệu nhựa cụ thể. Những sai lầm này để lại nhiều hệ lụy trực tiếp trên sản phẩm thành phẩm:

2.1 Kích thước cổng bơm không hợp lý (Quá lớn hoặc quá nhỏ)

Khi cổng bơm được thiết kế với kích thước quá nhỏ, tổn thất áp suất (pressure drop) qua cổng sẽ tăng lên rất cao, khiến lòng khuôn không được điền đầy hoàn toàn, gây ra lỗi thiếu liệu (short shot). Ngược lại, nếu kích thước cổng quá lớn, thời gian đông đặc tại cổng kéo dài sẽ làm gia tăng chu kỳ ép phun và để lại vết cắt cổng (gate vestige) thô xơ lớn trên bề mặt sản phẩm, làm mất tính thẩm mỹ.

2.2 Vị trí cổng đặt sai lệch gây mất cân bằng dòng chảy

Đặt vị trí cổng bơm tại các vùng có vách mỏng trước khi dòng nhựa di chuyển đến vùng vách dày là một sai lầm phổ biến. Nhựa nóng chảy có xu hướng ưu tiên điền đầy các khu vực có không gian lớn, dẫn đến hiện tượng dịch chuyển dòng phân kỳ, hình thành các bẫy khí (air traps) không thể thoát ra ngoài. Đồng thời, vị trí cổng không hợp lý sẽ tạo ra sự chênh lệch áp suất giữ áp, gây ra ứng suất dư lớn và làm sản phẩm bị cong vênh (warpage) sau khi đẩy ra khỏi khuôn.

2.3 Hiện tượng phun tia (Jetting) và hình thành vết hàn dòng (Weld lines)

Lỗi phun tia xảy ra khi cổng diện tích nhỏ hướng thẳng vào một không gian rộng lớn của lòng khuôn mà không có vách chặn đối diện. Dòng nhựa có vận tốc cao sẽ phun thành một tia dài tự do và nhanh chóng nguội đi trước khi phần nhựa còn lại điền đầy, tạo ra các đường vân sọc rắn trên bề mặt. Ngoài ra, việc bố trí nhiều cổng bơm không hợp lý làm các dòng nhựa nguội gặp nhau, tạo ra các đường hàn dòng có độ bền cơ học cực thấp.

3. Bảng tổng hợp các khuyết tật sản phẩm do ảnh hưởng của cổng khuôn

Để giúp các kỹ sư khuôn mẫu có cái nhìn tổng quan nhằm nhanh chóng đưa ra phương án hiệu chỉnh, dưới đây là bảng đối chiếu mối tương quan giữa lỗi thiết kế và hệ quả vật lý:

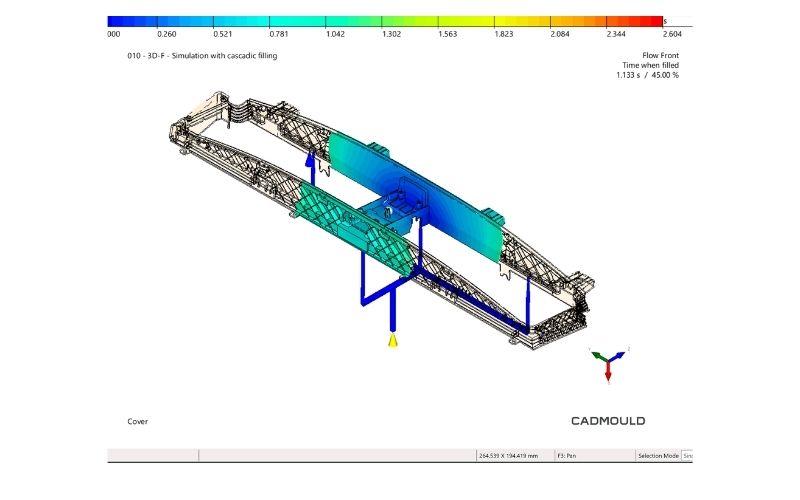

4. Ứng dụng phần mềm Cadmould Flex để tối ưu hóa kết cấu cổng khuôn

Để triệt tiêu hoàn toàn các rủi ro thử khuôn (T1, T2) tốn kém, việc ứng dụng công nghệ mô phỏng ép phun kỹ thuật số là giải pháp bắt buộc. Phần mềm Cadmould Flex – giải pháp tiên tiến được phát triển bởi SIMCON (Đức) – cho phép các kỹ sư thử nghiệm và tối ưu hóa hệ thống cổng bơm trực tiếp trên không gian ảo một cách chuẩn xác.

Hệ thống mang lại những năng lực phân tích chuyên sâu hỗ trợ đắc lực cho quy trình thiết kế khuôn:

• Tự động xác định vị trí cổng tối ưu (Gate Location): Tính năng tự động phân tích hình học chi tiết để gợi ý các điểm đặt cổng đảm bảo sự cân bằng áp suất điền đầy tốt nhất.
• Mô phỏng ngăn ngừa lỗi phun tia: Dự đoán chính xác hành vi của đầu dòng chảy khi đi qua các loại cổng khác nhau (gate types như sub-gate, edge-gate, pin-gate) để thay đổi hướng dòng chảy kịp thời.
• Tối ưu hóa kích thước cửa bơm: Công cụ cho phép quét thông số (parameter scan) để tìm ra đường kính cổng tối ưu nhất, đảm bảo đóng băng đúng thời điểm mà không gây quá nhiệt vật liệu.

Nhờ các kết quả đồ họa trực quan, đội ngũ kỹ sư có thể tự tin phê duyệt bản vẽ thiết kế hệ thống kênh dẫn mà không cần dựa vào các phương pháp phán đoán cảm tính.

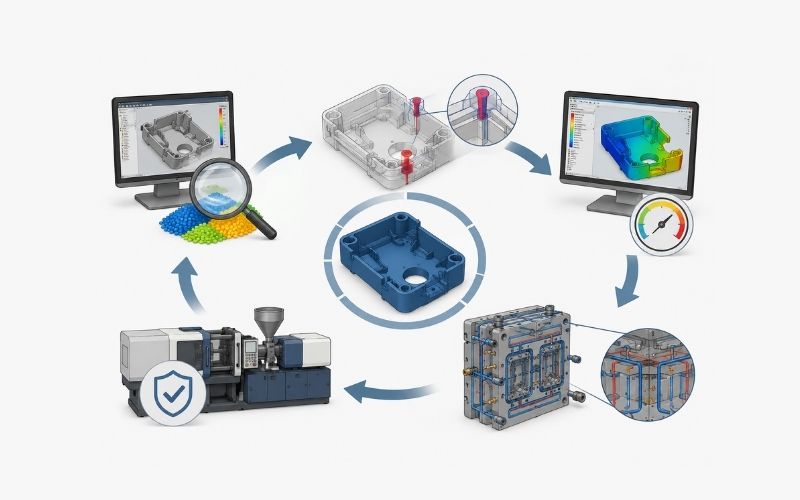

5. Quy trình chuẩn hóa thiết kế hệ thống cổng dòng chảy cho doanh nghiệp

Việc áp dụng một quy trình công nghệ bài bản sẽ giúp nhà xưởng đồng bộ hóa chất lượng sản xuất và giảm thiểu tỷ lệ phế phẩm. Doanh nghiệp chế tạo cần tuân thủ nghiêm ngặt chuỗi bước kiểm duyệt thiết kế dưới đây trước khi tiến hành gia công CNC lòng khuôn:

• Phân tích đặc tính dòng chảy của mã nhựa (MFI, đặc tính co ngót) dựa trên thư viện vật liệu chính xác của phần mềm.
• Xác định vị trí cổng đặt tại các khu vực khuất tầm nhìn của chi tiết để đảm bảo yêu cầu ngoại quan sản phẩm.
• Sử dụng giải pháp mô phỏng để kiểm tra biểu đồ áp suất tiêm, đảm bảo áp suất tại cổng không vượt quá giới hạn bền của hệ thống máy ép.
• Cấu hình hệ thống kênh dẫn đối xứng để đạt được sự điền đầy đồng thời đối với các dòng khuôn nhiều lòng (multi-cavity molds).

Lộ trình này giúp doanh nghiệp làm chủ tiến độ công nghệ, nâng cao độ bền của lòng khuôn và tối ưu hóa chi phí vận hành máy ép phun.

6. Các câu hỏi thường gặp về cổng khuôn ép phun nhựa

Làm thế nào để khắc phục lỗi vết hàn dòng (Weld lines) xuất hiện gần vùng cổng bơm?

Kỹ sư có thể dịch chuyển vị trí cổng bơm sang khu vực khác thông qua mô phỏng của Cadmould Flex để đẩy vết hàn ra vùng có vách dày hơn, hoặc tăng nhiệt độ lòng khuôn và tốc độ phun tại vùng cổng để hai đầu dòng nhựa hòa hợp tốt hơn trước khi đông đặc.

Tại sao thời gian đông đặc của cổng khuôn (Gate freeze-off time) lại quan trọng đối với độ co ngót của sản phẩm?

Nếu cổng đông đặc quá sớm, áp suất giữ áp không thể tiếp tục truyền vào lòng khuôn để bù đắp cho lượng nhựa bị co rút trong quá trình làm nguội, gây ra lỗi lõm bề mặt. Nếu cổng đông đặc quá muộn, nhựa sẽ trào ngược ra ngoài, làm thay đổi mật độ phân tử và gây ra hiện tượng biến dạng kích thước.

Việc nhận diện và xử lý triệt để các sai sót trong quy trình thiết kế cổng khuôn ép phun nhựa là nền tảng cốt lõi để nâng cao năng suất của mọi nhà xưởng khuôn mẫu hiện đại. Thay vì phụ thuộc vào phương pháp thử sai truyền thống, việc ứng dụng các giải pháp mô phỏng số hóa chuyên sâu như phần mềm Cadmould Flex mang lại sự an toàn, chính xác và tối ưu chi phí tối đa cho doanh nghiệp. Hãy liên hệ ngay với SDE Tech để nhận tư vấn chuyển giao công nghệ:
