Giải pháp đường dao tốc độ cao VoluMill đã giúp Bob’s Design Engineering, Inc. giảm 35% chi phí sản xuất, rút ngắn trung bình 50% thời gian chu kỳ gia công và đánh bại đối thủ cạnh tranh tại Đông Nam Á để giữ lại hợp đồng sản xuất quan trọng ngay tại Mỹ. Case study Volumill thực tế dưới đây phân tích chi tiết bài toán kinh doanh, quy trình thử nghiệm và các số liệu kỹ thuật minh chứng cho sức mạnh của công cụ tạo đường dao VoluMill từ Celeritive Technologies khi thay thế Mastercam.
1. Bối cảnh doanh nghiệp và thách thức cạnh tranh toàn cầu
Bob’s Design Engineering, Inc. (BDE) là đơn vị gia công cơ khí chính xác chuyên sản xuất các linh kiện cho ngành công nghiệp điện tử. Nhờ năng lực quản lý chất lượng và cải tiến quy trình liên tục, BDE đã giành được hợp đồng sản xuất cụm linh kiện phụ (sub-assembly) giá trị cao cho một tập đoàn điện tử thuộc danh sách Fortune 100. Các linh kiện này chủ yếu được gia công từ nhiều đặc tính nhôm khác nhau và thép không gỉ (stainless steel), với kích thước đa dạng từ chi tiết nhỏ gọn trong lòng bàn tay đến các tấm gá đòi hỏi máy phay công suất 72-inch.
Thách thức xuất hiện khi hợp đồng bước vào giai đoạn đấu thầu lại. Một cựu nhân viên của khách hàng đã chuyển sang làm việc cho một nhà cung cấp đối thủ tại Đông Nam Á. Điều này khiến đối thủ nắm rõ toàn bộ phương pháp sản xuất cũng như cấu trúc chi phí nội bộ của BDE để đưa ra mức giá cạnh tranh gay gắt.
“Chúng tôi đã có hồ sơ năng lực chứng minh hiệu quả cùng các định mức chuẩn về máy móc, công cụ và chi phí nhân công. Tôi bắt buộc phải tìm ra giải pháp cắt giảm chi phí nhưng vẫn đảm bảo lợi nhuận để cạnh tranh trực tiếp với đối thủ Đông Nam Á.” — Jim O’Leary, Kỹ sư Công cụ (Tool Engineer) tại Bob’s Design Engineering.
Khi rà soát các yếu tố năng suất tại xưởng, Jim O’Leary nhận thấy doanh nghiệp đang chưa khai thác hết công suất thiết bị, dẫn đến chi phí trên mỗi đơn vị sản phẩm (unit cost) bị đẩy lên cao. Trong khi gá đặt và công cụ cắt đã đạt chất lượng cao, “mắt xích yếu nhất” trong quy trình được xác định chính là đường dao gia công (toolpaths).

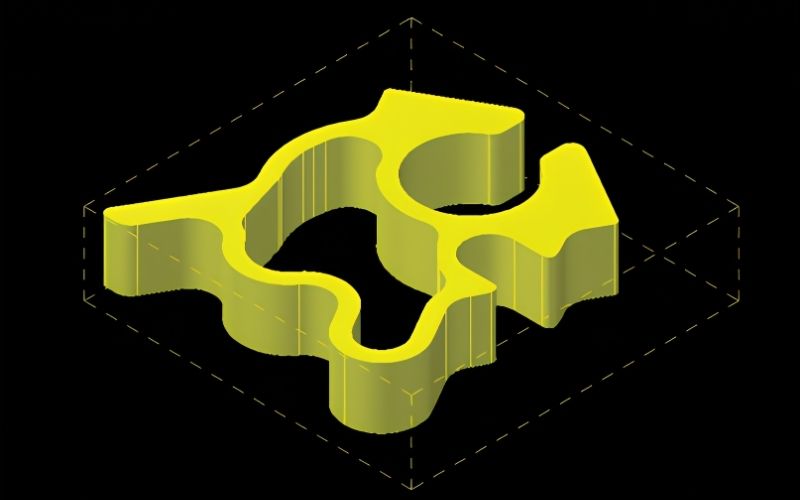

2. Thử nghiệm thực tế VoluMill
VoluMill™ do công ty Celeritive Technologies (Cave Creek, Arizona) phát triển, là một công cụ tạo đường dao phay thô hiệu năng siêu cao (ultra-high-performance toolpath engine). Để kiểm chứng năng lực thực tế của VoluMill , Jim O’Leary đã yêu cầu lập trình viên chọn một chi tiết phức tạp nhất và mời các đại lý công cụ cắt cùng tham gia đánh giá.
So sánh thời gian lập trình CAM
- Sử dụng Mastercam HSM (High Speed Machining) truyền thống: Lập trình viên mất gần 1 giờ để hoàn thành. Người lập trình phải tạo thêm nhiều biên dạng hình học phụ (extra geometry) để giảm lượng vật liệu và loại bỏ các hành trình chạy dao không cắt (air-cutting).
- Sử dụng VoluMill : Dù chưa từng sử dụng VoluMill trước đó, lập trình viên chỉ cần đọc hướng dẫn và hoàn thành lập trình chi tiết trong 30 phút (giảm 50% thời gian lập trình).
Tối ưu tổng thể công đoạn lập trình: Các tác vụ tạo hình học và chạy thử đường dao (trial toolpaths) trước đây mất 2 giờ nay giảm xuống chỉ còn 40 phút.
So sánh kết quả gia công thực tế
Thử nghiệm được tiến hành trên khối thép không gỉ 304 Stainless Steel kích thước 1 x 4 x 4 inch, thực hiện 10 lần liên tiếp trên một chiếc máy phay cũ đã qua 12 năm sử dụng (12-year-old worn-out machine):
- Thời gian chu kỳ: Đạt trung bình dưới 13 phút ở tốc độ cắt 720 SFM (Surface Feet per Minute).
- Tuổi thọ dao và máy: Máy phay 12 năm tuổi vẫn bóc tách khối lượng lớn thép không gỉ trong thời gian ngắn mà tuổi thọ dao cắt lại tăng lên rõ rệt.
3. Ứng dụng VoluMill trên chi tiết nhôm 7075 ngành ô tô
Sau thành công từ bài kiểm tra thép không gỉ, BDE tiếp tục áp dụng phần mềm VoluMill cho các chi tiết khác, điển hình là chi tiết dạng giá đỡ chữ L (L-shaped bracket) thuộc ngành ô tô:
- Đặc điểm chi tiết: Phôi nhôm 7075 Aluminum kích thước 1 x 4 x 4 inch, yêu cầu phay bóc tách 75% lượng vật liệu. Gia công đồng thời 2 chi tiết trên một gá.
- Thời gian gia công đường dao truyền thống: Mất 10 phút.
- Thời gian gia công với VoluMill: Giảm xuống chỉ còn 8 phút (tiết kiệm 2 phút trên mỗi gá đôi, giúp nhân rộng hiệu quả chi phí trên các đơn hàng lớn).

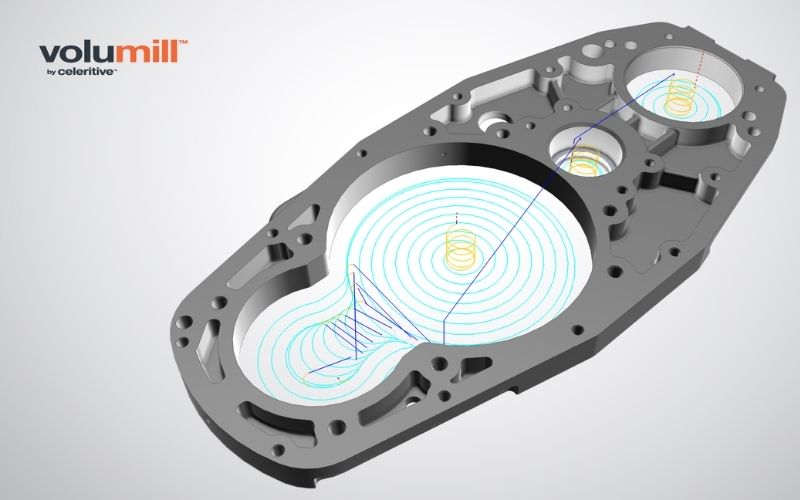

4. Quy trình triển khai VoluMill trong sản xuất
Bước 1. Tích hợp Plug-in VoluMill vào phần mềm CAM: Cài đặt module VoluMill trực tiếp trong môi trường CAM hiện có, cho phép lập trình viên gọi lệnh VoluMill ngay trên giao diện quen thuộc.
Bước 2. Lập trình đường dao tự động: Lập trình viên chọn biên dạng gia công mà không cần dựng thêm hình học phụ để né chạy không (air-cutting). VoluMill tự động tính toán đường dao cắt thô tối ưu.
Bước 3. Gia công thô tốc độ cao trên máy CNC: Truyền chương trình NC xuống máy CNC (kể cả các máy đời cũ) để tiến hành phay bóc tách vật liệu với tải trọng cắt ổn định và tốc độ tiến dao cao.
Bước 4. Xuất dữ liệu tối ưu hóa báo giá: Cập nhật số liệu thời gian chu kỳ thực tế đã giảm 50% vào hệ thống tính toán chi phí (cost estimating) để đưa ra mức giá đấu thầu cạnh tranh.
5. Bảng so sánh hiệu quả: Lập trình Mastercam truyền thống vs. Tích hợp VoluMill for Mastercam
| Tiêu chí so sánh | Mastercam truyền thống (HSM Engine) | Công nghệ VoluMill hiện đạI |
| Thời gian lập trình chi tiết thử nghiệm | Mất gần 1 giờ (phải tạo thêm hình học phụ để tránh chạy không). | Hoàn thành trong 30 phút (giảm 50% thời gian thao tác). |
| Thời gian tạo hình học & chạy thử đường dao | Tốn khoảng 2 giờ. | Rút ngắn xuống còn 40 phút. |
| Gia công phôi thép không gỉ 304 (1x4x4 inch) | Thời gian chu kỳ dài, nguy cơ mòn dao nhanh trên máy cũ. | Đạt dưới 13 phút ở tốc độ 720 SFM trên máy 12 năm tuổi. |
| Gia công phôi nhôm 7075 (Bóc tách 75% phôi) | Mất 10 phút cho gá 2 chi tiết. | Rút ngắn xuống 8 phút cho gá 2 chi tiết. |
| Tỷ lệ giảm thời gian chu kỳ trung bình | Mức chuẩn ban đầu. | Giảm trung bình 50% trên toàn bộ các dòng vật liệu. |
| Tác động đến chi phí & Lợi thế cạnh tranh | Chi phí đơn vị cao, nguy cơ mất hợp đồng vào đối thủ. | Cắt giảm 35% chi phí sản xuất, giữ nguyên biên lợi nhuận và thắng thầu. |
6. Các câu hỏi thường gặp
VoluMill giúp Bob’s Design Engineering giảm bao nhiêu chi phí sản xuất?
Nhờ ứng dụng VoluMill, Bob’s Design Engineering đã cắt giảm được 35% chi phí sản xuất tổng thể mà vẫn giữ nguyên biên độ lợi nhuận, giúp họ thắng thầu đối thủ cạnh tranh từ Đông Nam Á.
VoluMill có chạy được trên các dòng máy CNC cũ không?
Có. Trong thử nghiệm của BDE, VoluMill được chạy trên một chiếc máy phay đã qua 12 năm sử dụng (12-year-old machine) cắt phôi thép không gỉ 304 ở tốc độ 720 SFM với thời gian chu kỳ dưới 13 phút mà vẫn kéo dài tuổi thọ công cụ cắt.
Thời gian lập trình CAM cải thiện như thế nào khi chuyển sang dùng VoluMill?
Thời gian lập trình một chi tiết phức tạp giảm từ 1 giờ xuống 30 phút. Đồng thời, tổng thời gian dành cho việc tạo biên dạng hình học phụ và chạy thử đường dao giảm từ 2 giờ xuống còn 40 phút.
VoluMill hỗ trợ những loại vật liệu gia công nào?
VoluMill hỗ trợ hiệu quả trên tất cả các loại vật liệu gia công, từ các dòng nhôm (như nhôm 7075) đến các loại thép không gỉ (như 304 Stainless Steel) và các hợp kim cứng khác.
Thắng lợi của Bob’s Design Engineering trong Case study Volumill trong việc giữ lại hợp đồng gia công quan trọng cho tập đoàn Fortune 100 đã khẳng định giá trị thực tế của Volumill. Việc giảm 35% chi phí, rút ngắn 50% thời gian chu kỳ và kéo dài tuổi thọ dao cắt là minh chứng rõ ràng cho thấy công nghệ đường dao chính là chìa khóa bứt phá năng suất cho các xưởng CNC. SDE Tech luôn sẵn sàng đồng hành cùng doanh nghiệp trong việc chuyển giao công nghệ, demo thực tế và tối ưu hóa quy trình gia công với VoluMill.
