Trong gia công cơ khí chính xác, phay thô (roughing) luôn là giai đoạn chiếm nhiều thời gian và tiêu tốn chi phí dao cụ lớn nhất của một dự án. Phương pháp phay thô truyền thống với đường chạy dao song song (offset) thường khiến dao phay bị quá tải đột ngột tại các góc khuất, dẫn đến mẻ dao, gãy dao và làm rung lắc trục chính máy CNC.
Để giải quyết triệt để bài toán kinh tế này, sự kết hợp giữa phần mềm lập trình CAM mạnh mẽ và lõi công nghệ đường chạy dao hiệu suất cao Gibbscam Volumill đã trở thành tiêu chuẩn tại các phân xưởng hiện đại. Cùng SDE TECH tìm hiểu thông qua bài viết này.

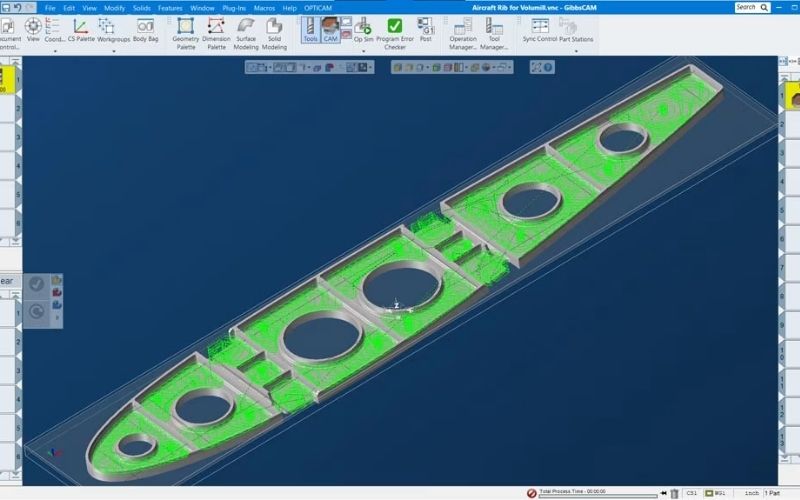

1. Nguyên lý kiểm soát tải trọng dao độc quyền của phân hệ VoluMill trong GibbsCAM
Sức mạnh cốt lõi của công nghệ Volumill trong Gibbscam nằm ở thuật toán tạo đường chạy dao hiệu suất cao (Ultra-High Performance Toolpath – UHPT). Khác với các đường chạy dao thông thường chỉ giữ cố định bước dịch dao ngang (Stepover), VoluMill tập trung vào việc kiểm soát chặt chẽ góc ôm dao và độ dày phoi trong suốt quá trình cắt.
Khi dao đi vào các vùng không gian hẹp hoặc các góc vuông 90° nơi vật liệu bao bọc xung quanh lưỡi cắt nhiều hơn, VoluMill sẽ tự động tính toán lại quỹ đạo theo các đường cong mượt mà (dạng xoắn ốc hoặc trochoidal nâng cao). Đồng thời, hệ thống điều chỉnh giảm bước dịch dao ngang và tăng tốc độ tiến dao (Feedrate) một cách thông minh để đảm bảo lực cắt tác động lên thân dao luôn ở trạng thái hằng số. Do không có sự thay đổi đột ngột về lực và nhiệt độ, quá trình bóc tách kim loại diễn ra liên tục, mượt mà và cực kỳ an toàn.

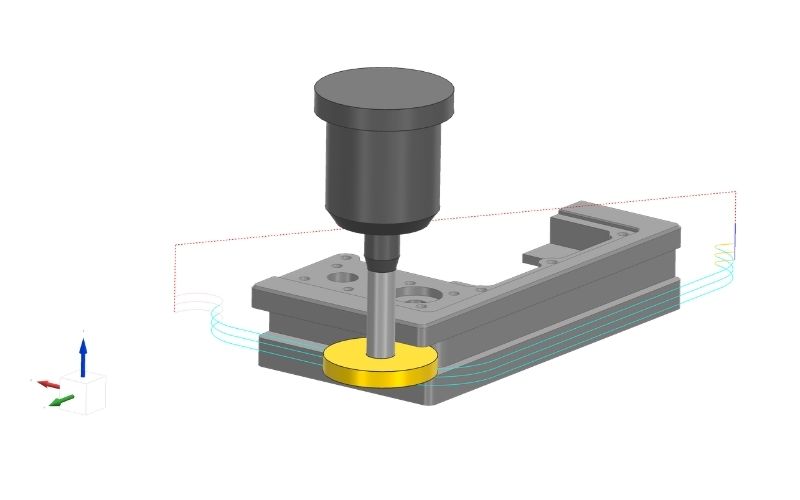

2. Những lợi ích vượt trội khi ứng dụng GibbsCAM VoluMill tại phân xưởng
Việc tích hợp giải pháp tăng tốc này vào quy trình lập trình sản xuất mang lại những bước nhảy vọt về mặt thông số vận hành cho doanh nghiệp:
- Rút ngắn thời gian chu kỳ (Cycle Time) đến 70%: Nhờ duy trì được lực cắt ổn định, kỹ sư có thể tự tin đẩy tốc độ trục chính (RPM) và tốc độ tiến dao lên gấp nhiều lần so với thiết lập truyền thống, giúp giải phóng năng suất máy CNC nhanh chóng.
- Kéo dài tuổi thọ dao cụ từ 2 đến 5 lần: Biện pháp phay thô của VoluMill khuyến khích sử dụng tối đa chiều dài lưỡi cắt của dao (khả năng ăn sâu Ap lớn, ăn rộng Ae nhỏ). Nhiệt lượng thu được sẽ phân bố đều trên toàn bộ chiều dài me dao thay vì tập trung vào phần mũi dao, giảm thiểu hiện tượng mài mòn cục bộ và nứt nhiệt.
- Bảo vệ hệ thống cơ khí và trục chính máy CNC: Việc triệt tiêu các pha va đập mạnh và hiện tượng thay đổi hướng dao đột ngột giúp giảm tải cho driver, trục vít me và vòng bi trục chính, từ đó kéo dài tuổi thọ của máy công cụ và giảm chi phí bảo trì.
- Làm chủ các vật liệu khó gia công: Giải pháp xử lý hoàn hảo các loại vật liệu siêu cứng, có độ dẻo cao và dẫn nhiệt kém như Titanium, Inconel, thép không gỉ (Stainless Steel) hay thép khuôn mẫu cứng (Hardened Steel).

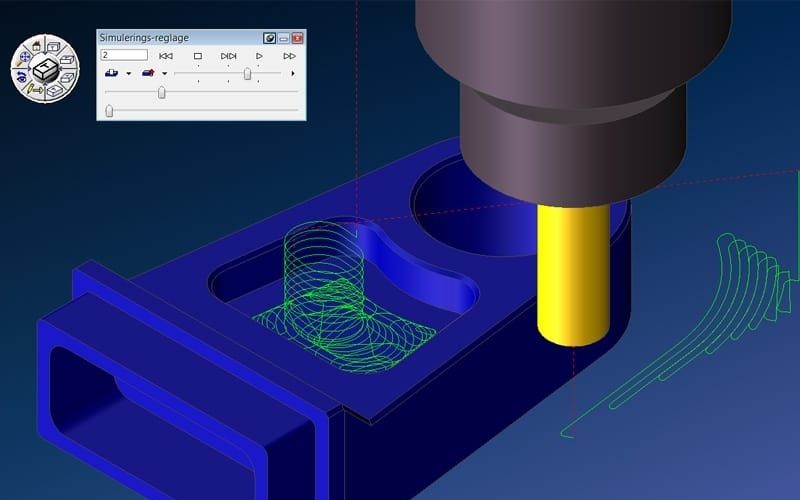

3. Khả năng tích hợp qua các thế hệ phiên bản GibbsCAM
Công nghệ đường chạy dao VoluMill là đối tác chiến lược tích hợp sâu của GibbsCAM qua rất nhiều thế hệ phần mềm. Doanh nghiệp có thể tìm thấy và kích hoạt phân hệ này trên nhiều dòng phiên bản tùy theo hạ tầng hiện có:
3.1 Các phiên bản GibbsCAM thế hệ cũ (GibbsCAM v10.5 đến GibbsCAM 14)
VoluMill đã có mặt từ các phiên bản rất sớm dưới dạng một mô-đun chọn thêm. Ở các phiên bản này, người dùng có thể kích hoạt tùy chọn VoluMill Wireframe (dành cho hình học biên dạng 2D) hoặc VoluMill Solids (dành cho gia công hốc từ mô hình khối 3D) để tối ưu hóa các dòng máy CNC 3 trục truyền thống.
3.2 Các phiên bản GibbsCAM thế hệ mới (GibbsCAM 2022 – GibbsCAM 2024)
Từ khi nâng cấp cách gọi tên phiên bản theo năm, VoluMill đã được cải tiến lên các thuật toán lõi mới nhất, tối ưu hóa khả năng tính toán đa luồng (Multi-threading) để xử lý các phôi 3D phức tạp nhanh hơn. Mô-đun VoluMill trên các phiên bản này tự động đồng bộ sâu với bộ công cụ GibbsCAM Technology Expert để tự động xuất thông số công nghệ an toàn.
3.3 Phiên bản GibbsCAM hiện tại (GibbsCAM 2025 – GibbsCAM 2026)
Trên các phiên bản mới nhất hiện nay, thuật toán VoluMill tiếp tục được tinh chỉnh để hỗ trợ hoàn hảo cho các chu trình phay siêu tốc trên các dòng máy CNC nhiều trục phức tạp và máy tiện phay kết hợp. Nhà sản xuất thường xuyên có các chính sách ưu đãi gộp (Bundle) phân hệ VoluMill Essentials đi kèm khi doanh nghiệp đầu tư các gói bản quyền phay nâng cao.
Lưu ý: Bất kể doanh nghiệp đang vận hành phiên bản GibbsCAM nào, chỉ cần key bản quyền (License) được cấp phép phân hệ VoluMill, tính năng này sẽ xuất hiện trực tiếp trong bảng chọn công nghệ phay thô (Roughing Process) mà không cần cài đặt thêm phần mềm bên thứ ba.
4. Bảng so sánh hiệu năng: Phay thô truyền thống vs. GibbsCAM VoluMill
Dưới đây là bảng đối chiếu kỹ thuật giúp các quản lý xưởng có cái nhìn khách quan về hiệu quả kinh tế trước và sau khi tối ưu hóa đường chạy dao:
| Tiêu chí kỹ thuật | Phương pháp phay thô truyền thống | Giải pháp công nghệ GibbsCAM VoluMill |
| Dạng hình học đường dao | Các đường thẳng song song đứt đoạn, có nhiều góc cua gấp. | Các đường dòng liên tục, tiếp tuyến mượt mà, không chạy không tải. |
| Chiều sâu cắt đứng (Ap) | Nhỏ (thường chỉ từ 10% – 20% đường kính dao) nhằm tránh gãy mũi dao. | Lớn (có thể ăn hết toàn bộ chiều dài me dao, gấp 2 – 3 lần đường kính dao). |
| Bước dịch dao ngang (Ae) | Lớn (thường chiếm từ 50% – 80% đường kính dao). | Nhỏ và biến thiên linh hoạt (thường từ 7% – 15% đường kính dao). |
| Tải trọng cắt tại các góc | Tăng vọt đột ngột (lên đến 300%), dễ gây sứt mẻ lưỡi cắt. | Luôn duy trì ổn định ở mức 100% tải trọng định mức nhờ thay đổi quỹ đạo. |
| Tốc độ cắt và tiến dao | Hạn chế ở mức trung bình để đảm bảo an toàn cho dụng cụ. | Đạt mức tối đa của máy mà không sợ gãy dao. |

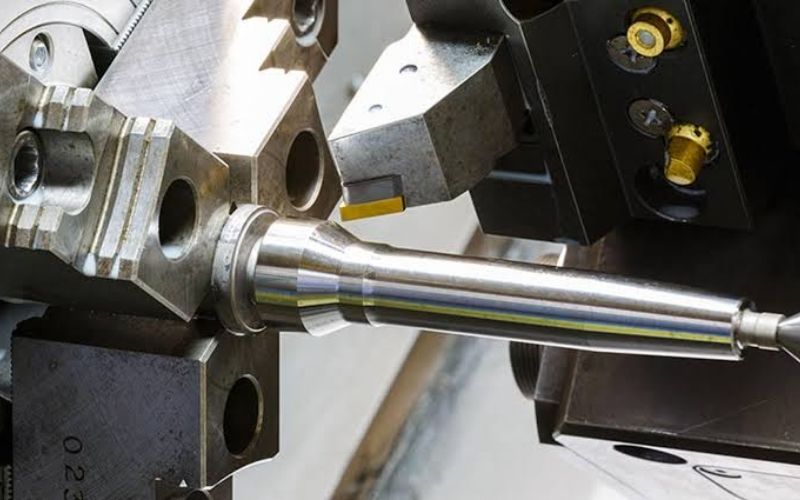

5. Hướng dẫn cấu hình chiến lược cắt VoluMill trên phần mềm GibbsCAM
Quy trình lập trình với phân hệ này được tối giản hóa tối đa, giúp các kỹ sư CAM dễ dàng làm chủ công nghệ chỉ sau vài giờ làm quen:
- Bước 1: Chọn vùng hình học cần gia công (hốc kín, hốc hở, hoặc phay biên dạng mở) trên giao diện thiết kế của GibbsCAM.
- Bước 2: Trong bảng chọn công nghệ, thay vì chọn chiến lược phay túi truyền thống, kỹ sư kích hoạt tùy chọn VoluMill Rougher.
- Bước 3: Nhập các thông số cơ bản của dụng cụ cắt và mở trình tính toán tự động. Chỉ cần nhập mã vật liệu phôi (ví dụ: Thép P20, Nhôm 6061), phần mềm sẽ tự động đề xuất tốc độ vòng quay và bước tiến dao tối ưu an toàn nhất.
- Bước 4: Tiến hành tính toán đường chạy dao và chạy mô phỏng 3D trực quan trên màn hình để kiểm tra quá trình thoát phoi trước khi xuất tệp mã lệnh G-code xuống máy CNC thông qua bộ hậu xử lý (Post-processor).
6. Các câu hỏi thường gặp về giải pháp GibbsCAM VoluMill
Phân hệ VoluMill trong GibbsCAM có yêu cầu nhà xưởng phải trang bị các dòng máy CNC tốc độ cao đời mới không?
Hoàn toàn không. Mặc dù hoạt động cực tốt trên các máy CNC tốc độ cao (HSM), VoluMill vẫn mang lại hiệu quả vượt trội trên các dòng máy CNC cũ hoặc có độ cứng vững trung bình. Do thuật toán đã triệt tiêu hoàn toàn các lực va đập đột ngột, máy CNC cũ sẽ vận hành êm ái hơn, không bị rung giật chân đế và đạt năng suất cắt cao hơn so với lập trình thông thường.
Công nghệ VoluMill hỗ trợ như thế nào trong việc tiết kiệm chi phí dung dịch làm mát (Coolant)?
Do độ dày phoi cắt tạo ra bởi VoluMill rất mỏng và đồng đều, nhiệt năng sinh ra trong quá trình cắt chủ yếu được truyền trực tiếp vào phoi và thoát ra ngoài chứ không giữ lại trên chi tiết hay thân dao. Trong nhiều trường hợp gia công thép cứng, kỹ sư hoàn toàn có thể áp dụng chiến lược cắt khô kết hợp thổi khí (Air blast) thay vì phun dung dịch làm mát tràn ngập, giúp bảo vệ môi trường xưởng và tiết kiệm chi phí vật tư phụ trợ.
Giải pháp tích hợp GibbsCAM Volumill chính là chìa khóa công nghệ giúp các doanh nghiệp cơ khí giải quyết bài toán tiến độ giao hàng và tối ưu hóa chi phí sản xuất một cách bền vững. Hãy liên hệ ngay với SDE Tech để nhận tư vấn giải pháp, trải nghiệm dùng thử phần mềm bản quyền chính hãng và sở hữu các công nghệ tối ưu hóa đường chạy dao đỉnh cao cho phân xưởng của bạn.
