Cách chọn phần mềm mô phỏng CFD tối ưu cho doanh nghiệp sản xuất

Đối với các bài toán liên quan đến dòng chảy của chất lỏng, chất khí hay sự tương tác nhiệt phức tạp, việc lựa chọn một phần mềm mô phỏng CFD phù hợp là yếu tố quyết định giúp doanh nghiệp rút ngắn thời gian thử nghiệm và tối thiểu hóa chi phí chế tạo mẫu thử vật lý. SDE Tech sẽ phân tích toàn diện các giải pháp mô phỏng chất lưu hàng đầu hiện nay bao gồm ANSYS Fluent, STAR-CCM+, và giải pháp mô phỏng dạng hạt Particleworks nhằm giúp doanh nghiệp đưa ra định hướng đầu tư công nghệ tối ưu nhất.

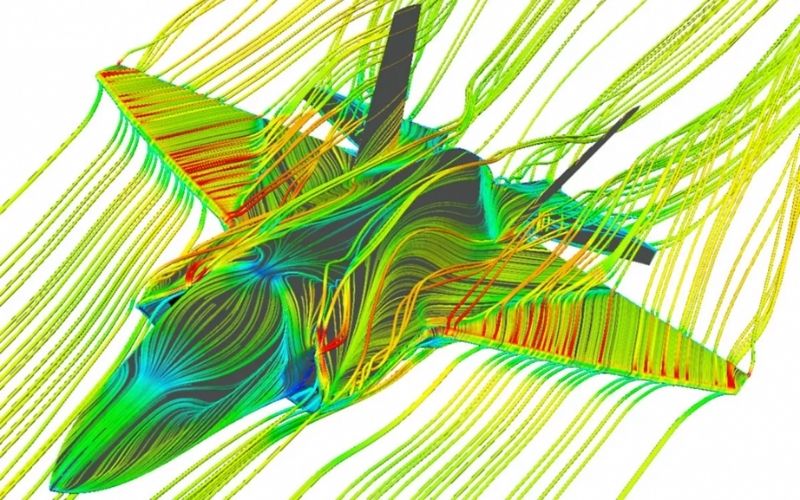

1. Tổng quan về công nghệ mô phỏng động lực học chất lưu trong công nghiệp

Công nghệ mô phỏng đóng vai trò như một phòng thí nghiệm ảo, giúp kiểm chứng nhanh chóng mọi kịch bản vận hành của thiết bị trước khi đưa vào sản xuất thực tế.

1.1 Khái niệm Computational Fluid Dynamics và vai trò trong CAE

Thuật ngữ Computational Fluid Dynamics (thường viết tắt là CFD) đề cập đến phương pháp sử dụng các thuật toán toán học và kỹ thuật số để phân tích, giải quyết các bài toán liên quan đến dòng chất lưu bao gồm cả chất lỏng và chất khí. Là một nhánh cốt lõi trong hệ sinh thái kỹ thuật hỗ trợ bằng máy tính (CAE), CFD tiến hành giải các phương trình bảo toàn khối lượng, động lượng và năng lượng (hệ phương trình Navier-Stokes) trên các miền hình học phức tạp.

Nhờ sự trợ giúp của máy tính hiệu năng cao, các kỹ sư có thể dễ dàng tính toán phân bố áp suất, vận tốc, nhiệt độ và các đặc tính động lực học khác của dòng chảy, tạo cơ sở để tối ưu hóa thiết kế hình học của sản phẩm một cách khoa học.

1.2 Lợi ích thực tế khi ứng dụng giải pháp mô phỏng vào R&D

Việc tích hợp công nghệ mô phỏng động lực học chất lưu vào quy trình R&D mang lại những giá trị thực tế to lớn cho sự phát triển của doanh nghiệp:

• Tiết kiệm chi phí thử nghiệm: Loại bỏ việc phải chế tạo nhiều mẫu thử vật lý đắt đỏ, giúp giảm thiểu đáng kể chi phí vật tư và nhân công vận hành thử nghiệm.
• Rút ngắn thời gian đưa sản phẩm ra thị trường: Cho phép thử nghiệm song song nhiều phương án thiết kế khác nhau trên môi trường số, rút ngắn chu kỳ phát triển sản phẩm từ vài tháng xuống còn vài tuần.
• Khám phá các giới hạn vật lý: Cho phép thiết lập và thử nghiệm các điều kiện vận hành cực đoan như nhiệt độ siêu cao, áp suất cực đại hoặc môi trường hóa chất ăn mòn nguy hiểm vốn rất khó hoặc không thể thực hiện an toàn trong phòng thí nghiệm thực tế.
• Nâng cao chất lượng sản phẩm: Giúp phát hiện sớm các điểm nghẽn kỹ thuật như hiện tượng xâm thực, tổn thất áp suất lớn hoặc phân bố nhiệt không đều, đảm bảo sản phẩm đạt độ bền và hiệu suất tối đa.

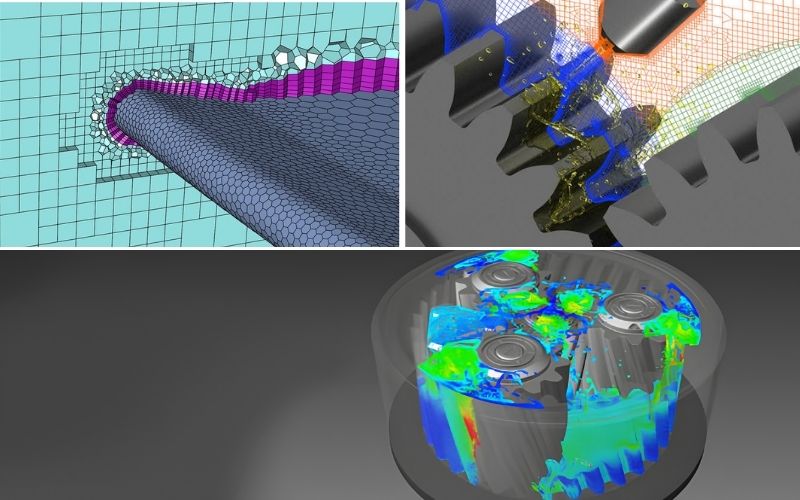

2. Phân loại và so sánh các phần mềm mô phỏng CFD phổ biến hiện nay

Hiện nay trên thị trường có nhiều giải pháp mô phỏng khác nhau được phát triển dựa trên các nền tảng lý thuyết toán học riêng biệt. Việc phân loại và hiểu rõ thế mạnh của từng công cụ giúp doanh nghiệp áp dụng đúng giải pháp cho từng bài toán kỹ thuật cụ thể.

2.1 Phần mềm ANSYS Fluent / CFX

Các giải pháp như ANSYS Fluent / CFX dựa trên phương pháp thể tích hữu hạn (Finite Volume Method – FVM). Quy trình cốt lõi của phương pháp này yêu cầu chia nhỏ miền tính toán thành một hệ thống lưới (mesh) gồm hàng triệu phần tử nhỏ liên kết với nhau.

ANSYS Fluent / CFX là những giải pháp đã khẳng định được vị thế lâu đời trong ngành nhờ khả năng giải quyết cực kỳ chính xác các bài toán khí động học, dòng chảy một pha, đa pha ổn định và truyền nhiệt phức tạp. Hệ thống sở hữu thư viện mô hình vật lý khổng lồ, đáp ứng tốt từ các bài toán dòng chảy tầng cho đến dòng chảy rối ở tốc độ siêu thanh.

2.2 Phần mềm Simcenter STAR-CCM+

Trong khi đó, Simcenter STAR-CCM+ nổi bật nhờ quy trình làm việc tích hợp liền mạch từ khâu xử lý hình học CAD sang chia lưới và giải bài toán (CAD-to-Solver). Khả năng xử lý lưới tự động mạnh mẽ của công cụ này giúp giảm bớt gánh nặng cho kỹ sư khi đối mặt với các mô hình lắp ráp cơ khí cực kỳ lớn và phức tạp. Tuy nhiên, hạn chế lớn nhất của phương pháp FVM truyền thống là thời gian chia lưới rất lớn và gặp nhiều khó khăn khi giải quyết các bài toán có bề mặt chất lỏng biến dạng mạnh hoặc các chi tiết cơ khí chuyển động quay liên tục.

2.3 Phương pháp hạt MPS đột phá với Particleworks

Để giải quyết triệt để các rào cản kỹ thuật của phương pháp chia lưới truyền thống, Particleworks đã ra đời như một giải pháp đột phá dựa trên phương pháp hạt MPS (Moving Particle Semi-implicit). Thay vì chia không gian thành các ô lưới cố định, phần mềm này biểu diễn chất lỏng dưới dạng hàng triệu hạt chuyển động độc lập tương tác với nhau theo các quy luật vật lý.

Công nghệ này loại bỏ hoàn toàn công đoạn chia lưới (meshless), giúp kỹ sư tiết kiệm đến 90% thời gian chuẩn bị mô hình trước khi tính toán. Particleworks xuất sắc trong việc mô phỏng động lực học của các bài toán có bề mặt chất lỏng tự do biến dạng mạnh, bắn tóe phức tạp như hệ thống bôi trơn dầu trong hộp số động cơ, sự di chuyển của nước mưa trên kính chắn gió ô tô, quá trình làm mát piston bằng vòi phun dầu, hay quá trình khuấy trộn hóa chất.

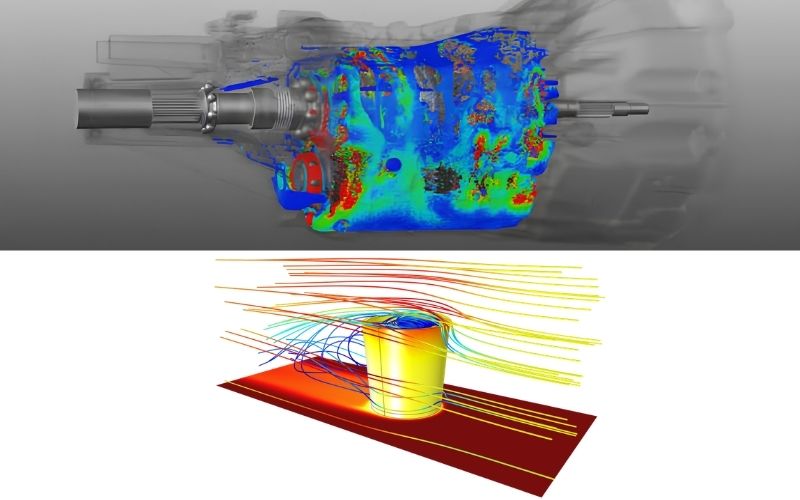

3. Tiêu chí lựa chọn phần mềm mô phỏng CFD phù hợp cho doanh nghiệp

Một quyết định đầu tư công nghệ chính xác không chỉ dựa trên danh tiếng của phần mềm mà phải xuất phát từ nhu cầu kỹ thuật thực tế và năng lực hạ tầng phần cứng của doanh nghiệp.

3.1 Xác định bài toán vật lý cần giải quyết

Doanh nghiệp cần phân tích rõ tính chất vật lý chủ đạo của các sản phẩm cần phát triển. Nếu bài toán của bạn chủ yếu liên quan đến khí động học của phương tiện di chuyển, dòng chảy qua các cánh tuabin, truyền nhiệt trong bo mạch điện tử hoặc dòng chảy một pha ổn định, các giải pháp lưới như ANSYS Fluent / CFX hoặc Simcenter STAR-CCM+ là sự lựa chọn tối ưu nhất nhờ độ chính xác cao và các tiêu chuẩn đã được kiểm chứng qua nhiều thập kỷ.

Ngược lại, nếu doanh nghiệp tập trung vào việc mô phỏng hiện tượng bắn tóe chất lỏng, bôi trơn hệ truyền động, khuấy trộn chất lỏng trong bồn chứa hoặc dòng chảy bùn lỏng thì một phần mềm mô phỏng CFD dạng hạt không lưới như Particleworks sẽ mang lại hiệu quả vượt trội về cả tốc độ tính toán lẫn tính trực quan của kết quả mô phỏng.

3.2 Đánh giá cấu hình phần cứng và thời gian tính toán

Các giải pháp mô phỏng dựa trên phương pháp lưới đòi hỏi tài nguyên tính toán của CPU rất lớn cùng bộ nhớ RAM dung lượng cao để lưu trữ thông tin ma trận lưới của hàng triệu phần tử. Trong khi đó, giải pháp dựa trên phương pháp hạt được tối ưu hóa sâu sắc cho cấu hình tính toán sử dụng card đồ họa GPU (Graphics Processing Unit). Việc tận dụng sức mạnh xử lý song song cực mạnh của GPU giúp rút ngắn thời gian mô phỏng từ vài ngày xuống còn vài giờ với chi phí đầu tư phần cứng thấp hơn nhiều so với việc xây dựng các cụm máy chủ CPU truyền thống.

4. Các câu hỏi thường gặp về phần mềm mô phỏng CFD

Nhằm giúp các kỹ sư vận hành hệ thống một cách trơn tru và hiệu quả, dưới đây là phần giải đáp chi tiết cho các câu hỏi kỹ thuật thường gặp nhất trong quá trình ứng dụng công nghệ mô phỏng chất lưu.

Điểm khác biệt lớn nhất giữa phương pháp lưới và phương pháp hạt trong mô phỏng là gì?

Phương pháp lưới (FVM) chia miền tính toán thành các ô lưới cố định và giải phương trình dòng chảy đi qua các ô lưới đó, rất mạnh mẽ cho dòng chảy ổn định nhưng gặp khó khăn khi mô hình có chuyển động cơ khí lớn. Phương pháp hạt (MPS trong Particleworks) không sử dụng lưới mà theo dõi chuyển động của từng hạt chất lỏng độc lập. Phương pháp hạt loại bỏ hoàn toàn thời gian chia lưới và cực kỳ xuất sắc trong việc mô phỏng các hiện tượng chất lỏng bắn tóe, khuấy trộn hoặc có bề mặt tự do thay đổi liên tục.

Particleworks có thể tích hợp với các hệ thống phần mềm CAE khác không?

Hoàn toàn có thể. Particleworks hỗ trợ khả năng đồng mô phỏng (co-simulation) mạnh mẽ với các giải pháp CAE khác bao gồm các phần mềm tính toán kết cấu (FEA) và phần mềm mô phỏng lưới truyền thống. Sự kết hợp này giúp kỹ sư thực hiện các bài toán tương tác giữa chất lưu và kết cấu (FSI), ví dụ như tính toán ứng suất cơ học của cánh khuấy dưới tác động của lực cản chất lỏng được mô phỏng bởi các hạt.

Doanh nghiệp nên chọn ANSYS Fluent / CFX hay Simcenter STAR-CCM+ cho các bài toán khí động học?

Cả hai hệ thống đều là những giải pháp hàng đầu thế giới với độ tin cậy cực cao. ANSYS Fluent / CFX có ưu thế lớn về thư viện mô hình vật lý đa dạng và lịch sử ứng dụng lâu đời trong nhiều ngành công nghiệp. Trong khi đó, Simcenter STAR-CCM+ được đánh giá cao nhờ quy trình thiết lập tự động hóa cao từ khâu CAD đến lưới, giúp xử lý các mô hình lắp ráp cực kỳ lớn và phức tạp một cách hiệu quả hơn. Quyết định cụ thể sẽ phụ thuộc vào quy trình thiết kế hiện tại và thói quen sử dụng của đội ngũ kỹ sư trong doanh nghiệp.

Cấu hình máy tính tối thiểu để vận hành hiệu quả các phần mềm mô phỏng này là gì?

Đối với các phần mềm chạy trên CPU như ANSYS Fluent / CFX hay Simcenter STAR-CCM+, doanh nghiệp cần trang bị máy trạm sở hữu CPU nhiều nhân (tối thiểu 8-16 nhân thực), bộ nhớ RAM từ 64GB trở lên và ổ cứng SSD tốc độ cao để xử lý dữ liệu lưới lớn. Đối với phần mềm tối ưu hóa GPU như Particleworks, yêu cầu quan trọng nhất là card đồ họa NVIDIA chuyên dụng (các dòng Quadro hoặc RTX chuyên nghiệp) có bộ nhớ VRAM lớn (tối thiểu 12GB – 24GB) để tăng tốc độ tính toán song song của các hạt chất lỏng một cách tối đa.

Dù doanh nghiệp của bạn lựa chọn phần mềm mô phỏng CFD mạnh mẽ như ANSYS Fluent / CFX, Simcenter STAR-CCM+ hay giải pháp không chia lưới như Particleworks, SDE Tech luôn sẵn sàng đồng hành cung cấp các giải pháp bản quyền và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Hãy liên hệ ngay với chúng tôi để được tư vấn lộ trình ứng dụng công nghệ mô phỏng tối ưu cho doanh nghiệp.
