Hãy tưởng tượng việc kiểm tra quỹ đạo của một tên lửa vũ trụ theo cách mà hầu hết các hệ thống CAM hiện nay đang mô phỏng đường chạy dao: Mọi thứ trên màn hình trông thật hoàn hảo, đường bay mượt mà, không có bất kỳ cảnh báo lỗi nào. Nhưng ngay khi tên lửa rời bệ phóng… thực tế khắc nghiệt lập tức tiếp quản.
Nếu các kỹ sư hàng không vũ trụ chỉ tin vào các hình ảnh trực quan hóa đã giản lược thay vì mã code quỹ đạo thực tế, kết quả chắc chắn sẽ là thảm họa. Trong gia công cơ khí chính xác CNC, một kịch bản tương tự cũng đang diễn ra hàng ngày tại rất nhiều nhà xưởng.
1. Khoảng trống nguy hiểm giữa mô phỏng CAM và vận hành CNC thực tế
Các hệ thống phần mềm CAM hiện đại rất xuất sắc trong việc khởi tạo đường chạy dao (Toolpath) và trực quan hóa các chiến lược gia công. Tuy nhiên, khi nói đến công đoạn mô phỏng, hầu hết các môi trường CAM không thực sự mô phỏng những gì máy CNC sẽ vận hành.
Những gì phần mềm CAM hiển thị chỉ là đường chạy dao lý thuyết. Trong khi đó, thứ mà máy CNC thực sự đọc và chạy lại là một tập hợp lệnh hoàn toàn khác: Mã G-code. Giữa đường chạy dao trên CAM và chương trình NC hoàn chỉnh gửi xuống máy CNC luôn tồn tại các bước chuyển tiếp quan trọng:
- Bộ hậu xử lý (Post-processor): Chuyển đổi đường chạy dao CAM thành mã G-code riêng biệt cho từng dòng máy.
- Logic của bộ điều khiển (Controller Logic): Cách các bộ điều khiển (Fanuc, Siemens, Heidenhain, Mitsubishi…) biên dịch và xử lý các lệnh G-code.
- Động học thực tế của máy (Machine Kinematics): Tương tác vật lý và giới hạn di chuyển của các trục.
- Thứ tự thực thi, trạng thái duy trì (Modal States) và giới hạn hành trình: Các thông số vận hành thực tế của thiết bị.
- Kết quả là: Một đường chạy dao trông hoàn hảo và mượt mà trên màn hình CAM vẫn có thể gây ra những sự cố nghiêm trọng ngay khi được nạp vào máy CNC thực tế.
2. Hậu quả đắt giá khi mô phỏng thiếu mã G-code thực
Việc phụ thuộc hoàn toàn vào màn hình xem trước (preview) của phần mềm CAM khiến các doanh nghiệp sản xuất thường xuyên gặp phải những sự cố đắt giá:
- Chuyển động máy bất ngờ: Máy di chuyển theo các quỹ đạo không có trong kịch bản lập trình CAM.
- Va chạm hoặc suýt va chạm (Collisions / Near misses): Dao đâm vào phôi, đồ gá hoặc các bộ phận của máy CNC.
- Vượt giới hạn hành trình trục (Axis limit violations): Dừng máy đột ngột do trục di chuyển vượt quá vùng làm việc cho phép.
- Lỗi thứ tự lệnh và chạy dao nhanh (Rapid movements): Chuyển động G00 thiếu kiểm soát gây hư hỏng bề mặt chi tiết hoặc gãy dao.
- Thời gian dừng máy (Downtime) tốn kém: Nhân viên vận hành phải tốn hàng giờ để rà soát (Air cut/Single block) từng dòng lệnh trên máy.
Tóm lại: Khi mô phỏng không dựa trên mã G-code thực tế, kết quả mô phỏng không phản ánh đúng bản chất vận hành của máy CNC.

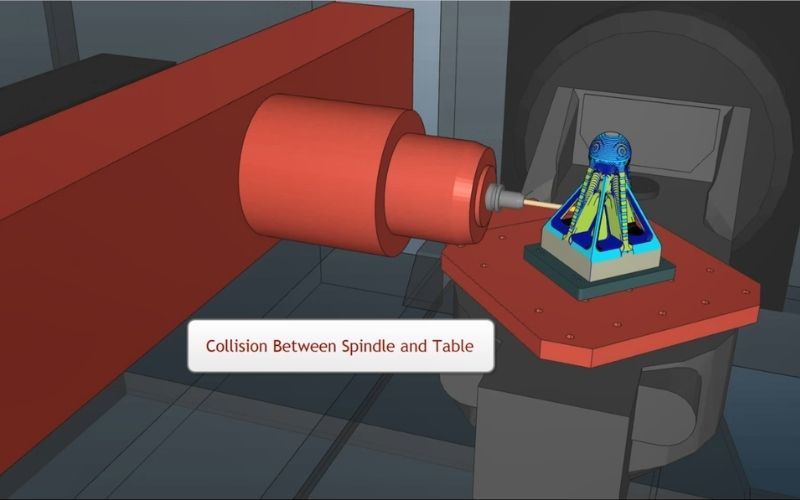

3. MANUSsim – Mô phỏng CNC chính xác tuyệt đối từ mã G-code gốc
Khoảng trống giữa trực quan hóa CAM và thực tế vận hành máy chính là lý do MANUSsim ra đời. Khác với các công cụ xem trước trong CAM, MANUSsim mô phỏng chương trình CNC chính xác theo cách mà máy tính điều khiển thực hiện: Đọc và giải mã trực tiếp từ tệp G-code thực tế.
Thay vì dựa trên các giả định, MANUSsim phân tích toàn diện các yếu tố kỹ thuật cốt lõi trên xưởng sản xuất:
- Chương trình NC hoàn chỉnh sẽ nạp vào máy.
- Cấu trúc logic chuẩn xác của bộ điều khiển (Controller logic).
- Động học chi tiết của mô hình máy 3D thực tế.
- Giới hạn hành trình trục và chuỗi thứ tự lệnh.
Nhờ đó, môi trường mô phỏng loại bỏ hoàn toàn sự đứt gãy giữa khâu lập trình và khâu vận hành. Kỹ sư không còn phải đoán mò hay hoài nghi trước khi nhấn nút bấm máy.

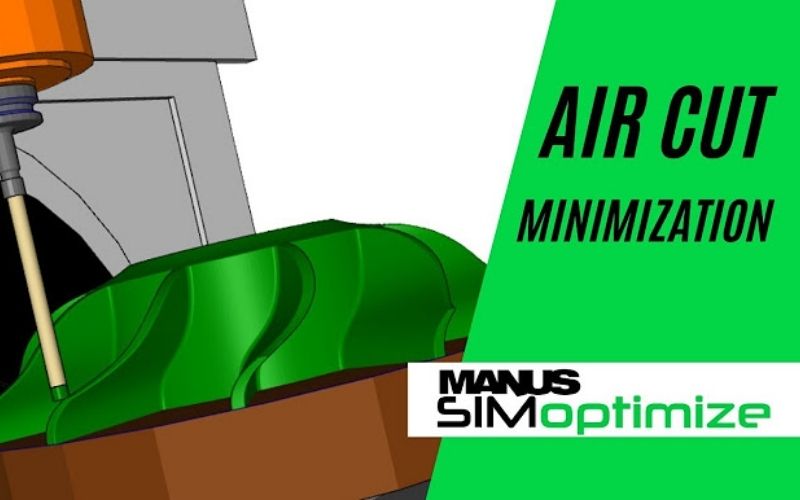

4. MANUSsimOptimize: Bước tiến từ kiểm tra (Verification) đến tối ưu hóa (Optimization)
Phát hiện sự cố sớm là điều bắt buộc nhưng sản xuất hiện đại đòi hỏi nhiều hơn thế. Không dừng lại ở việc xác thực độ an toàn của mã G-code, giải pháp MANUSsimOptimize đi xa hơn bằng cách phân tích và tự động tối ưu hóa chính bản thân mã G-code đó.
MANUSsimOptimize mang lại những cải tiến đo lường được ngay lập tức:
- Rút ngắn thời gian chu kỳ (Cycle time): Tối ưu hóa tốc độ cắt và các đoạn chuyển tiếp.
- Giảm thời gian chạy dao không cắt (Idle movements): Triệt tiêu các chuyển động thừa của dao trong không trung.
- Giảm tiêu thụ năng lượng: Giúp máy vận hành mượt mà, hạn chế việc tăng/giảm tốc độ trục đột ngột.
- Nâng cao chất lượng bề mặt & Tuổi thọ dao: Chuyển động của máy êm ái hơn, giảm rung lắc và mài mòn cơ khí.
Chi tiết gia công không đổi. Máy CNC không đổi. Nhưng quá trình vận hành trở nên nhanh hơn, an toàn hơn và tiết kiệm chi phí hơn. Tương tự như việc tối ưu hóa quỹ đạo tên lửa: Mục tiêu không đổi, nhưng con đường bay trở nên thông minh và hiệu quả hơn rất nhiều.
5. Bảng so sánh: Mô phỏng CAM truyền thống vs. Mô phỏng G-code MANUSsim
| Tiêu chí so sánh | Mô phỏng trong phần mềm CAM | Mô phỏng G-code thực tế với MANUSsim |
| Dữ liệu đầu vào | Đường chạy dao trung gian (CL-data / Internal CAM path). | Mã G-code thực tế (đã qua Post-processor). |
| Xét đến Post-processor | Không (Mô phỏng trước khi xuất G-code). | Có (Mô phỏng chính xác những gì Post-processor xuất ra). |
| Logic bộ điều khiển | Mô phỏng giả định chung chung. | Phản ánh chính xác logic của từng bộ điều khiển (Fanuc, Siemens, v.v.). |
| Độ tin cậy chống va chạm | Mức độ tương đối, vẫn có rủi ro khi xuống máy. | Tuyệt đối, loại bỏ 100% rủi ro va chạm do lỗi G-code. |
| Khả năng tối ưu hóa | Chỉ tối ưu chiến lược cắt trên phần mềm CAM. | Tối ưu hóa trực tiếp tốc độ, đường chạy vô bổ ngay trên mã G-code (MANUSsimOptimize). |
6. Các câu hỏi thường gặp
Tại sao đã mô phỏng mượt mà trên CAM rồi nhưng khi xuống máy CNC vẫn bị va chạm?
Bởi vì phần mềm CAM chỉ mô phỏng đường chạy dao lý thuyết trước khi qua bộ Post-processor. Khi xuất ra G-code, các thiết lập trong Post-processor, các lệnh phụ M-code, cấu trúc nội suy của bộ điều khiển máy hoặc vị trí điểm mốc (Origin) có thể tạo ra những chuyển động thực tế hoàn toàn khác so với hình ảnh xem trước trên CAM.
MANUSsim hỗ trợ những dòng bộ điều khiển (Controller) nào?
MANUSsim hỗ trợ hầu hết các hệ điều khiển CNC phổ biến trên thị trường hiện nay như Fanuc, Siemens, Heidenhain, Mazak, Mitsubishi, Haas, Okuma… Phần mềm đọc và hiểu chính xác các cú pháp lệnh phức tạp, chu trình cố định (Canned cycles) và biến số của từng hệ điều khiển.
MANUSsimOptimize giúp tiết kiệm bao nhiêu thời gian gia công?
Thực tế triển khai tại các nhà xưởng cho thấy MANUSsimOptimize có thể giúp giảm từ 10% đến 35% thời gian chu kỳ tùy thuộc vào độ phức tạp của chi tiết và chiến lược lập trình ban đầu, nhờ việc cắt giảm triệt để thời gian chạy dao rỗng và tối ưu hóa lực cắt liên tục.
Trong ngành gia công CNC hiện đại, các doanh nghiệp phải đối mặt với áp lực chưa từng có: tiến độ giao hàng gấp rút, chi phí năng lượng gia tăng, yêu cầu khắt khe về độ chính xác và áp lực tối đa hóa hiệu suất thiết bị. Trong điều kiện đó, việc tiếp tục dựa vào các mô hình mô phỏng giản lược không còn là giải pháp an toàn.
Điều quan trọng không phải là những gì trông có vẻ đúng trên màn hình CAM mà là những gì máy CNC sẽ thực sự vận hành. Bởi vì trong sản xuất cơ khí, cũng giống như trong ngành khoa học vũ trụ: Thực tế luôn là thước đo duy nhất cho sự thành công. Liên hệ SDE Tech để được tư vấn giải pháp MANUSsim giúp các nhà máy nâng cao năng lực cạnh tranh, loại bỏ hoàn toàn rủi ro hỏng hóc thiết bị và bứt phá hiệu suất gia công.
