Việc ứng dụng công nghệ trực quan hóa dữ liệu CAD thế hệ mới đang mở ra những hướng đi mang tính đột phá. Với giải pháp KISTERS 3dviewstation, các doanh nghiệp có thể chia sẻ, phân tích và chú thích dữ liệu bản vẽ CAD 2D/3D một cách an toàn vượt qua các ranh giới tổ chức. Quá trình này được thực hiện trực tiếp mà không cần hệ thống CAD gốc đắt đỏ, không cần chuyển đổi định dạng tệp phức tạp và hoàn toàn không làm lộ các dữ liệu thiết kế nhạy cảm của doanh nghiệp.

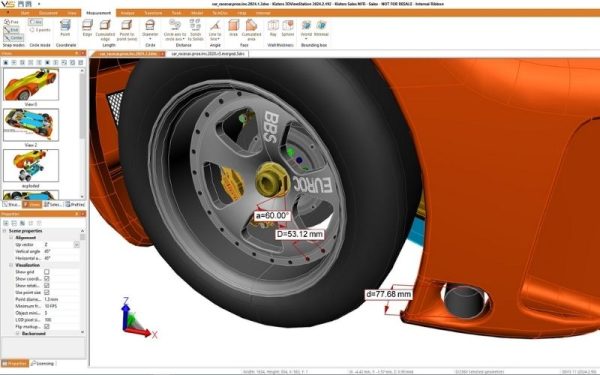

1. Quy trình RFQ truyền thống và những rủi ro bảo mật thông tin thiết kế
Quy trình yêu cầu báo giá (Request for Quotation – RFQ) truyền thống đối với các chi tiết nhựa đúc, chi tiết đúc hoặc các cấu kiện phức tạp thường tiềm ẩn nhiều bất cập gây lãng phí thời gian và nguồn lực. Việc trực quan hóa dữ liệu CAD rất cần để thay thế giải pháp truyền thống này.
Thông thường, để đánh giá độ phức tạp và tính toán chi phí chế tạo khuôn, nhà cung cấp cần tiếp cận và phân tích chi tiết hình học của sản phẩm. Việc OEM gửi trực tiếp các tệp tin CAD 3D gốc qua email hoặc các nền tảng chuyển dữ liệu thông thường cho hàng loạt nhà cung cấp không chỉ làm phát sinh vô số bản sao không được kiểm soát mà còn đặt ra nguy cơ rò rỉ bí mật công nghệ (IP) cực kỳ lớn.
Do đó, việc chuyển dịch sang một công cụ CAD view bảo mật cao, hoạt động trên môi trường tập trung là vô cùng cấp thiết để bảo vệ tài sản trí tuệ của doanh nghiệp.

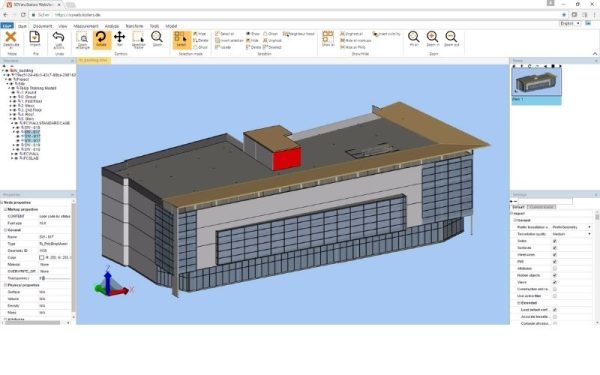

2. KISTERS 3DViewStation: Giải pháp trực quan hóa dữ liệu CAD an toàn và hiệu quả
Hệ thống KISTERS 3DViewStation tái định nghĩa cách thức OEM chia sẻ dữ liệu với nhà cung cấp thông qua cổng thông tin trực tuyến VisShare và trình xem chuyên nghiệp WebViewer.
- OEM: Tải mô hình lên VisShare (Phân quyền truy cập an toàn)
- Nhà cung cấp: Truy cập qua 3DViewStation WebViewer thực hiện: Phân tích hình học trực tiếp trên trình duyệt; Đo đạc, ghi chú, phản hồi trực quan
2.1 Rút ngắn quy trình báo giá và kiểm soát dữ liệu tuyệt đối
Thay vì gửi tệp tin CAD qua email, OEM giờ đây chỉ cần cung cấp quyền truy cập trực tuyến vào mô hình thông qua cổng giải pháp VisShare với các cấp độ phân quyền người dùng cụ thể giúp trực quan hóa dữ liệu CAD.
Các nhà cung cấp được yêu cầu báo giá có thể trực tiếp xem, phân tích, đo đạc và đánh giá chi tiết sản phẩm ngay trên trình duyệt web của họ bằng công cụ tích hợp 3dviewstation WebViewer. Nhờ công nghệ này, OEM giữ quyền kiểm soát tuyệt đối đối với dữ liệu thiết kế gốc vì nhà cung cấp hoàn toàn không tải xuống bất kỳ tệp tin CAD nào về máy cá nhân. Quy trình RFQ trở nên tinh gọn và an toàn hơn bao giờ hết.
2.2 Công cụ phân tích kỹ thuật chuyên sâu trực tiếp trên WebViewer
Không cần đến các máy trạm chuyên dụng, nhà cung cấp có thể thực hiện hàng loạt phân tích kỹ thuật chuyên sâu trực tiếp trên trình duyệt:
- Kiểm tra góc thoát khuôn (Draft angles): Đảm bảo chi tiết có thể dễ dàng tách ra khỏi khuôn sau khi định hình.
- Đo độ dày thành (Wall thicknesses): Phát hiện nhanh các vùng có độ dày không đồng đều dễ gây khuyết tật co ngót.
- Phân tích va chạm (Collision analyses): Xác định các xung đột không gian giữa các chi tiết trong cụm lắp ráp.
- Kiểm tra vùng lẹm khuôn (Undercuts): Đánh giá độ phức tạp của cấu trúc khuôn và các vị trí cần sử dụng slide, lifter.

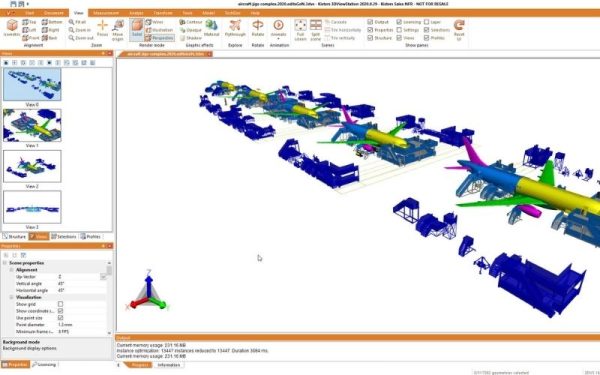

3. Giải quyết câu hỏi kỹ thuật tương tác trực tiếp trên mô hình 3D
Trong các quy trình báo giá thông thường, việc làm rõ các thắc mắc về bán kính bo (radii), đường phân khuôn (parting lines) hoặc dung sai chế tạo (tolerances) thường rất rườm rà. Kỹ sư phải chụp ảnh màn hình, đánh dấu trên file PDF, gửi email qua lại hoặc tổ chức các cuộc họp trực tuyến mất thời gian.
Với 3dviewstation, các nhà cung cấp có thể thêm trực tiếp các ý kiến đóng góp, câu hỏi và ký hiệu ghi chú (markup) vào đúng vùng hình học cụ thể trên mô hình 3D. Lúc này, bộ phận thiết kế, bộ phận mua sắm của OEM và nhà cung cấp đều cùng làm việc trên một cơ sở dữ liệu hình ảnh đồng nhất. Cách làm này giúp triệt tiêu hoàn toàn các hiểu lầm, rút ngắn chu kỳ phản hồi và thúc đẩy quá trình đưa ra quyết định nhanh chóng hơn.

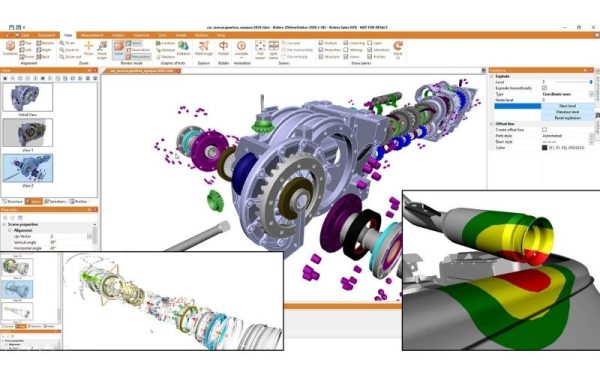

4. Đánh giá nhanh chóng các thay đổi thiết kế
Sự thay đổi thiết kế trong quá trình yêu cầu báo giá là một trong những nguyên nhân chính gây kéo dài thời gian phát triển sản phẩm. Khi OEM thực hiện thay đổi cấu trúc gân tăng cứng (ribs), độ dày thành hoặc hướng thoát khuôn, nhà cung cấp thông thường phải kiểm tra lại một cách thủ công để đánh giá tác động của thay đổi đó lên chi phí sản xuất khuôn.
Nhờ tính năng so sánh hình học phiên bản đặc biệt trong 3DViewStation, các thay đổi được tự động phát hiện và làm nổi bật trực quan hóa dữ liệu CAD trong tích tắc. Nhà sản xuất khuôn mẫu lập tức nhận diện được khu vực nào bị ảnh hưởng để cập nhật bảng tính giá thành một cách nhanh nhất, giúp báo giá mới được phát hành sớm và giảm thiểu tối đa việc phải làm lại toàn bộ báo giá từ đầu.
5. Các câu hỏi thường gặp khi ứng dụng KISTERS 3DViewStation
Nhằm giúp các doanh nghiệp hiểu rõ hơn về khả năng vận hành thực tế của giải pháp, dưới đây là phần giải đáp chi tiết dựa trên nền tảng kỹ thuật của hệ thống.
Trình xem 3DViewStation WebViewer có yêu cầu cài đặt thêm phần mềm trên máy tính của nhà cung cấp không?
Không. 3DViewStation WebViewer hoạt động trên nền tảng HTML5, cho phép truy cập trực tiếp từ các trình duyệt phổ biến như Chrome, Edge hoặc Firefox mà không cần cài đặt phần mềm, plugin hay tiện ích bổ trợ. Người dùng chỉ cần mở liên kết được chia sẻ là có thể xem và tương tác với mô hình CAD 3D ngay trên trình duyệt.
Công nghệ tìm kiếm tương đồng hình học (Geometric Similarity Search) hoạt động như thế nào?
Thay vì tìm kiếm theo tên hoặc mã linh kiện, công nghệ Geometric Similarity Search phân tích hình dạng, kích thước và cấu trúc 3D của chi tiết để so sánh với dữ liệu sẵn có. Nhờ đó, kỹ sư có thể nhanh chóng tìm thấy các linh kiện tương tự và tái sử dụng thiết kế, giảm trùng lặp và tiết kiệm chi phí.
3DViewStation hỗ trợ tích hợp với những hệ thống nào?
3DViewStation cung cấp API mạnh mẽ, cho phép tích hợp với các hệ thống quản lý như PLM, PDM, ERP và nhiều ứng dụng quản lý kỹ thuật hoặc danh mục phụ tùng. Điều này giúp đồng bộ dữ liệu CAD và tối ưu quy trình làm việc trong doanh nghiệp.
Giao tiếp trong chuỗi cung ứng chỉ thực sự hiệu quả khi doanh nghiệp có thể cung một cách nhanh chóng, an toàn và trực quan hóa dữ liệu CAD. Với KISTERS 3dviewstation và cổng cộng tác VisShare, các doanh nghiệp sản xuất sẽ sở hữu một nền tảng vững chắc để kết nối tất cả các bên liên quan trực tiếp vào luồng dữ liệu sản phẩm thống nhất (Digital Thread). Liên hệ với SDE TECH để được tư vấn về CAD 3D View phù hợp với doanh nghiệp.
*Biên soạn và xử lý nội dung từ KISTER 3DViewstation.
