Top 5 giải pháp CAD/CAE cho khuôn mẫu nên thử năm 2027

Ngành công nghiệp khuôn mẫu và ép nhựa đang ngày càng phụ thuộc vào các công cụ thiết kế và mô phỏng kỹ thuật số để rút ngắn thời gian phát triển sản phẩm, đồng thời giảm thiểu chi phí thử nghiệm thực tế trên khuôn mẫu vật lý. Trong ngành, cụm từ 3D CAD molding thường được dùng để gọi chung cả hai nhóm công cụ này, bao gồm phần mềm CAD thiết kế hình học khuôn và phần mềm CAE mô phỏng quá trình ép nhựa.

Bài viết dưới đây tổng hợp 5 giải pháp CAD/CAE cho khuôn mẫu đáng cân nhắc trong năm 2027, bao gồm cả công cụ thiết kế khuôn (CAD) và công cụ mô phỏng quá trình ép nhựa (CAE), cùng tiêu chí lựa chọn phù hợp cho từng quy mô doanh nghiệp.

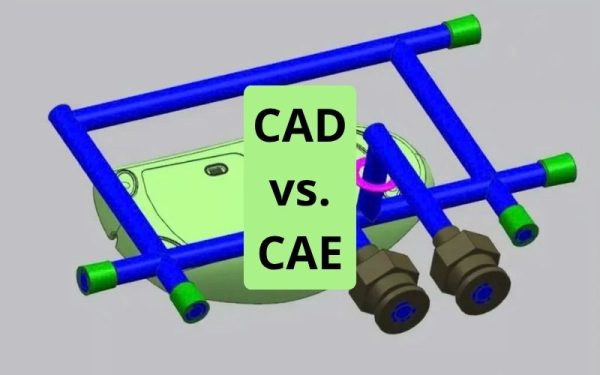

1. CAD và CAE cho khuôn mẫu khác nhau thế nào, vì sao doanh nghiệp cần cả hai?

CAD cho khuôn mẫu là nhóm phần mềm hỗ trợ thiết kế hình học khuôn, bố trí cavity, core và hệ thống kênh dẫn nhựa, trong khi CAE cho khuôn mẫu là nhóm phần mềm mô phỏng quá trình điền đầy, làm mát và co ngót vật liệu trong sản xuất khuôn ép nhựa.

Hai nhóm công cụ này bổ trợ chặt chẽ cho nhau trong cùng một quy trình: CAD tạo ra hình học khuôn, còn CAE kiểm tra tính khả thi của hình học đó trước khi gia công thực tế, giúp kỹ sư phát hiện sớm các lỗi tiềm ẩn như cong vênh hay rỗ khí và tiết kiệm đáng kể chi phí thử khuôn.

2. Tiêu chí đánh giá một giải pháp CAD/CAE cho khuôn mẫu

Trước khi đi vào danh sách cụ thể, cần xác định rõ các tiêu chí dùng để đánh giá một giải pháp CAD/CAE cho khuôn mẫu phù hợp với nhu cầu thực tế của doanh nghiệp.

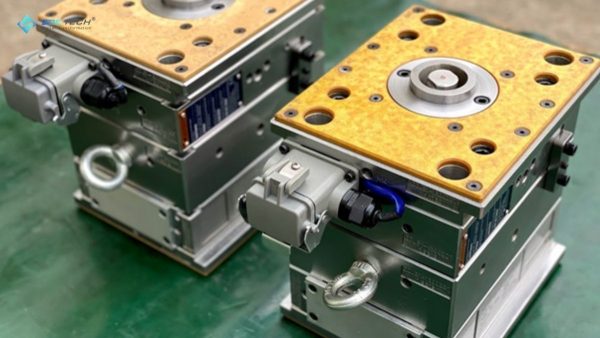

3. Top 5 giải pháp CAD/CAE cho khuôn mẫu đáng thử năm 2027

Dưới đây là 10 giải pháp tiêu biểu trong lĩnh vực thiết kế và mô phỏng khuôn mẫu, được sắp xếp theo nhóm công dụng chính từ thiết kế hình học (CAD) đến mô phỏng chuyên sâu (CAE).

3.1. SolidWorks với mô-đun Mold Tools

SolidWorks là nền tảng CAD 3D phổ biến rộng rãi, tích hợp sẵn mô-đun Mold Tools hỗ trợ tạo đường phân khuôn, thiết kế cavity, core và lắp ráp bộ khuôn ngay trong cùng môi trường thiết kế sản phẩm.

Một số chức năng chính gồm:

• Phân tích và chuẩn bị mô hình: kiểm tra góc thoát khuôn, xác định vùng cần xử lý trước khi tách khuôn.
• Tạo đường phân khuôn: hỗ trợ xác định và chỉnh sửa parting line theo hình dạng sản phẩm.
• Tách core và cavity: tạo các khối khuôn dựa trên mô hình sản phẩm và đường phân khuôn.
• Thiết kế bộ khuôn: kết hợp với thư viện linh kiện tiêu chuẩn để xây dựng assembly khuôn hoàn chỉnh.
• Liên kết tham số: khi mô hình sản phẩm thay đổi, người dùng có thể cập nhật lại các thành phần liên quan trong thiết kế khuôn.

3.2. PTC Creo với phần mở rộng thiết kế khuôn

PTC Creo cung cấp phần mở rộng chuyên biệt cho thiết kế khuôn, hỗ trợ tối ưu bố trí cavity, core và hệ thống kênh dẫn dựa trên nền tảng mô hình hóa tham số mạnh mẽ.

Các chức năng đáng chú ý gồm:

• Phân tích khả năng tháo khuôn và xác định các vùng có nguy cơ gây khó khăn khi tách sản phẩm.
• Tạo parting surface và parting line để phục vụ quá trình phân tách core/cavity.
• Thiết kế core, cavity và các thành phần khuôn dựa trên mô hình sản phẩm.
• Hỗ trợ hệ thống runner và gate, giúp người thiết kế xây dựng phương án bố trí kênh dẫn trong bộ khuôn.
• Mô hình hóa tham số, cho phép cập nhật thiết kế khi kích thước hoặc hình dạng sản phẩm thay đổi.

3.3. CATIA cho khuôn mẫu phức tạp

CATIA phù hợp với các dự án khuôn mẫu có độ phức tạp cao, đặc biệt trong ngành ô tô và hàng không, nhờ khả năng thiết kế tham số linh hoạt và liên kết chặt chẽ giữa chi tiết sản phẩm và hình học khuôn.

Một số điểm nổi bật:

• Xử lý hình học phức tạp: phù hợp với các chi tiết có nhiều bề mặt cong, undercut hoặc hình dạng khó tách khuôn.
• Thiết kế parting surface: hỗ trợ xây dựng và kiểm soát bề mặt phân khuôn cho các sản phẩm phức tạp.
• Thiết kế core/cavity: cho phép phát triển các thành phần khuôn dựa trực tiếp trên mô hình sản phẩm.
• Liên kết giữa các module: dữ liệu thiết kế có thể được sử dụng xuyên suốt các công đoạn từ thiết kế sản phẩm đến khuôn và sản xuất.
• Quản lý thay đổi thiết kế: phù hợp với các dự án có nhiều phiên bản sản phẩm và yêu cầu cập nhật mô hình thường xuyên.

CATIA thường được lựa chọn trong các dự án khuôn lớn, sản phẩm phức tạp hoặc yêu cầu cao về độ chính xác và khả năng quản lý dữ liệu thiết kế.

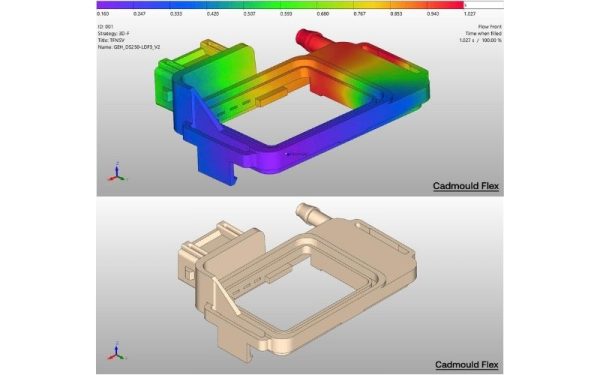

3.4. Cadmould Flex cho mô phỏng nhanh giai đoạn thiết kế sớm

Cadmould Flex là giải pháp mô phỏng ép nhựa 3D tập trung vào tốc độ xử lý nhanh, phù hợp để kiểm tra và đánh giá phương án thiết kế ngay từ giai đoạn đầu trước khi chuyển sang mô phỏng chi tiết hơn. Tại Việt Nam, dòng sản phẩm Cadmould Flex được SDE TECH phân phối chính thức, phục vụ nhu cầu mô phỏng ép nhựa của doanh nghiệp sản xuất khuôn mẫu trong nước.

Ngoài ra, module Varimos AI bổ trợ việc mô phỏng hàng loạt biến thể, giúp doanh nghiệp đánh giá nhiều phương án thiết kế và thông số công nghệ trong cùng một quy trình. Thay vì thử nghiệm từng trường hợp riêng lẻ, Varimos AI có thể tự động hóa quá trình tạo và phân tích các biến thể, từ đó hỗ trợ tìm ra phương án phù hợp hơn về chất lượng sản phẩm và điều kiện ép.

Sự kết hợp giữa Cadmould Flex và Varimos AI giúp doanh nghiệp rút ngắn thời gian đánh giá thiết kế, giảm số lần thử khuôn thực tế và có thêm cơ sở để tối ưu các thông số ép phun trước khi đưa khuôn vào sản xuất. Đây là hướng tiếp cận phù hợp cho các doanh nghiệp khuôn mẫu và ép nhựa cần kiểm tra nhanh nhiều phương án, đồng thời từng bước nâng cao khả năng tối ưu hóa quy trình dựa trên dữ liệu mô phỏng.

3.5. Altair Inspire Mold & Die cho quy trình thiết kế tích hợp

Altair Inspire Mold & Die kết hợp thiết kế khuôn và quy trình mô phỏng trong cùng một nền tảng, hỗ trợ ra quyết định nhanh về gate, kênh dẫn và hệ thống làm mát ngay trong quá trình thiết kế.

Giải pháp cho phép người dùng đánh giá khả năng điền đầy, phân bố nhiệt và ảnh hưởng của các phương án thiết kế trước khi chế tạo khuôn thực tế. Việc kết hợp giữa thiết kế và mô phỏng giúp giảm số lần chỉnh sửa, đồng thời hỗ trợ tối ưu bố trí các thành phần quan trọng của khuôn.

4. Bảng so sánh nhanh 5 giải pháp CAD/CAE cho khuôn mẫu

5. Nên chọn giải pháp nào theo quy mô doanh nghiệp

Việc lựa chọn giải pháp phù hợp nên dựa trên quy mô và giai đoạn phát triển của doanh nghiệp, thay vì chạy theo phần mềm được đánh giá cao nhất trên thị trường quốc tế.

• Doanh nghiệp vừa và nhỏ mới bắt đầu: nên ưu tiên các giải pháp CAD tích hợp sẵn mô-đun thiết kế khuôn cơ bản, kết hợp công cụ mô phỏng nhanh để kiểm tra phương án thiết kế ở giai đoạn đầu
• Doanh nghiệp sản xuất khuôn chuyên nghiệp: cân nhắc đầu tư thêm giải pháp CAD/CAM chuyên biệt để khép kín quy trình từ thiết kế đến gia công
• Doanh nghiệp cần độ chính xác mô phỏng cao: nên đầu tư các nền tảng CAE chuyên sâu, hỗ trợ mô phỏng toàn diện quy trình ép nhựa trước khi đưa vào sản xuất hàng loạt

6. Câu hỏi thường gặp về giải pháp CAD/CAE cho khuôn mẫu

Doanh nghiệp nhỏ có cần đầu tư cả CAD lẫn CAE cho khuôn mẫu không?

Không nhất thiết phải đầu tư đồng thời cả hai ngay từ đầu. Doanh nghiệp nhỏ có thể bắt đầu với công cụ CAD có tích hợp sẵn mô-đun thiết kế khuôn cơ bản, sau đó bổ sung thêm giải pháp mô phỏng chuyên sâu khi khối lượng và độ phức tạp của sản phẩm tăng lên.

Mô phỏng ép nhựa có thực sự cần thiết trước khi gia công khuôn không?

Có. Mô phỏng giúp phát hiện sớm các vấn đề như cong vênh, rỗ khí hoặc điền đầy không đều, từ đó tránh được chi phí sửa khuôn phát sinh sau khi đã gia công thực tế, vốn thường tốn kém hơn nhiều so với chi phí mô phỏng ban đầu.

Giải pháp CAD/CAE cho khuôn mẫu nào phù hợp với doanh nghiệp tại Việt Nam?

Điều này phụ thuộc vào quy mô sản xuất và ngân sách cụ thể của từng doanh nghiệp. Với nhu cầu mô phỏng nhanh ở giai đoạn thiết kế sớm, Cadmould là một lựa chọn đang được phân phối chính thức tại Việt Nam, phù hợp để kiểm tra phương án trước khi đầu tư vào các công cụ mô phỏng chuyên sâu hơn.

Có nên dùng thử trước khi đầu tư giải pháp CAD/CAE cho khuôn mẫu không?

Có. Hầu hết các giải pháp trong danh sách đều có chính sách bản dùng thử hoặc demo, giúp doanh nghiệp tự đánh giá mức độ phù hợp trên chính dữ liệu thiết kế của mình trước khi quyết định đầu tư chính thức.

Xu hướng CAD/CAE cho khuôn mẫu trong những năm tới sẽ phát triển theo hướng nào?

Xu hướng chung của ngành là tăng cường liên kết chặt chẽ hơn giữa công cụ CAD thiết kế và công cụ CAE mô phỏng, giúp rút ngắn thời gian chuyển đổi dữ liệu giữa hai giai đoạn và cho phép kỹ sư đánh giá nhanh nhiều phương án thiết kế trong cùng một quy trình làm việc.

Lựa chọn đúng giải pháp CAD/CAE cho khuôn mẫu, hay còn gọi chung là 3D CAD molding, giúp doanh nghiệp rút ngắn thời gian phát triển sản phẩm, giảm thiểu chi phí thử nghiệm thực tế và nâng cao chất lượng khuôn mẫu ngay từ giai đoạn thiết kế. Từ các công cụ CAD tích hợp sẵn mô-đun khuôn đến các nền tảng CAE mô phỏng chuyên sâu, mỗi giải pháp trong danh sách trên đều có thế mạnh riêng phù hợp với từng nhu cầu cụ thể.

SDE TECH, với Cadmould Flex trong danh mục phân phối tại Việt Nam, sẵn sàng tư vấn và hỗ trợ doanh nghiệp sản xuất khuôn mẫu trải nghiệm giải pháp mô phỏng ép nhựa phù hợp với quy mô và yêu cầu kỹ thuật thực tế.
