PHÂN TÍCH CHỒNG DUNG SAI THEO PHƯƠNG SAI

Trong video “Mẹo và Thủ thuật” mới nhất về phần mềm NX™, chúng tôi giới thiệu phân tích chồng dung sai theo phương sai (Variational Stackup Analysis – VSA). Đây là một công cụ mạnh mẽ giúp đánh giá cách các sai lệch giữa các chi tiết và dung sai lắp ráp ảnh hưởng đến chất lượng và chức năng của sản phẩm cuối cùng.

Bằng cách xác định các vấn đề tiềm ẩn trong quá trình lắp ráp trước khi sản xuất bắt đầu, VSA giúp tiết kiệm đáng kể thời gian và nguồn lực. Chúng tôi sẽ hướng dẫn cách đọc trình điều hướng VSA (VSA Navigator) để hiểu rõ các nghiên cứu phương sai, thực hiện mô phỏng, và phân tích các kết quả thống kê có tác động trực tiếp đến các quyết định sản xuất.

Phân tích chồng dung sai theo phương sai (VSA) là gì?

Phân tích chồng dung sai theo phương sai (Variational Stackup Analysis – VSA) trong phần mềm NX là một công cụ phân tích sai lệch tiên tiến, giúp dự đoán và đánh giá cách các sai số trong quá trình sản xuất ảnh hưởng đến lắp ráp và chất lượng sản phẩm.

Bằng cách xem xét tổng hợp ảnh hưởng của các dung sai kích thước và hình học, VSA cho phép bạn nhận biết các vấn đề tiềm ẩn liên quan đến độ lắp và chức năng của sản phẩm trước khi các chi tiết được đưa vào sản xuất.

Cách tiếp cận chủ động này trong phân tích sai lệch là vô cùng cần thiết trong môi trường sản xuất hiện đại, nơi mà yêu cầu về dung sai chặt chẽ và tiêu chuẩn chất lượng cao phải được cân bằng với các phương pháp sản xuất tiết kiệm chi phí.

Về cốt lõi, VSA hoạt động bằng cách mô phỏng hàng nghìn lần lắp ráp thông qua các phương pháp thống kê nhằm phản ánh các sai lệch thực tế trong quá trình sản xuất. Công cụ này xem xét nhiều yếu tố như dung sai chi tiết, trình tự lắp ráp, và sai số từ đồ gá để đưa ra những phân tích có ý nghĩa về chất lượng sản phẩm và khả năng gia công chế tạo.

Điều này giúp bạn đưa ra các quyết định chính xác liên quan đến đặc tính dung sai, xác định các kích thước trọng yếu ảnh hưởng lớn nhất đến chất lượng, và tối ưu hóa quy trình lắp ráp nhằm đạt được kết quả tốt hơn.

Dù bạn đang làm việc với các cụm lắp ráp ô tô phức tạp, thiết bị y tế chính xác hay sản phẩm tiêu dùng, VSA đều cung cấp nền tảng phân tích cần thiết để đảm bảo chất lượng ổn định mà vẫn duy trì chi phí sản xuất hợp lý.

Xác minh phân tích

Trước khi chạy một phân tích sai lệch đầy đủ, việc xác minh cấu hình VSA là bước thiết yếu để đảm bảo kết quả phân tích chính xác và có ý nghĩa. Quy trình xác minh trong NX hoạt động như một bước kiểm tra chẩn đoán sơ bộ, quét qua các tham số mô phỏng nhằm phát hiện các vấn đề tiềm ẩn hoặc các thành phần bị thiếu có thể ảnh hưởng đến kết quả phân tích.

Trong quá trình xác minh, NX sẽ kiểm tra các thông số như đặc tính dung sai, phép đo, hàm di chuyển (move functions), và các tham số thống kê nhằm đảm bảo chúng được định nghĩa và cấu hình đúng cách.

Nếu phát hiện bất kỳ vấn đề nào, hệ thống sẽ ngay lập tức cung cấp thông báo cảnh báo, giúp bạn khắc phục lỗi kịp thời trước khi đầu tư thời gian vào một lần chạy mô phỏng đầy đủ.

Xem xét kết quả phân tích chồng dung sai theo phương sai

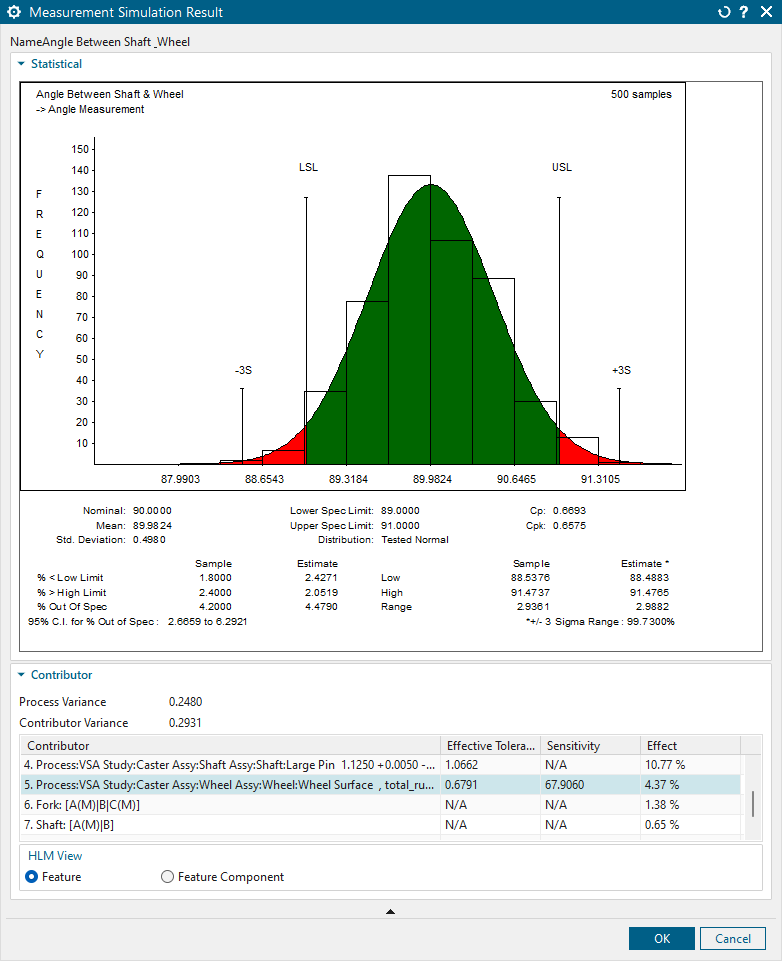

Sau khi hoàn tất phân tích chồng dung sai theo phương sai (VSA), NX cung cấp các kết quả thống kê toàn diện giúp bạn hiểu rõ cách các sai lệch trong quá trình sản xuất ảnh hưởng đến tổ hợp cuối cùng.

Trình xem kết quả (results viewer) hiển thị các biểu đồ trực quan và dữ liệu thống kê chi tiết, cho phép bạn nhanh chóng nhận diện các vấn đề tiềm ẩn cũng như các khu vực cần điều chỉnh dung sai.

Bạn có thể phân tích các giá trị đóng góp của từng chi tiết, phân bố thống kê, và các chỉ số năng lực quy trình (Cp/Cpk) để xác định các biến thể nào có ảnh hưởng lớn nhất đến các kích thước trọng yếu của sản phẩm. Thông qua các kết quả này, bạn có thể đưa ra các quyết định dựa trên dữ liệu liên quan đến thiết kế và quy trình sản xuất của mình.

Kết quả đầu ra từ VSA giúp xác định liệu dung sai hiện tại có đang quá chặt hoặc quá lỏng, nhận diện các chi tiết đóng góp nhiều nhất vào sai lệch, và xác minh rằng thiết kế của bạn có đáp ứng ổn định các yêu cầu chất lượng trong quá trình sản xuất hay không. Những thông tin chuyên sâu này có giá trị rất lớn trong việc tối ưu hóa thiết kế, giảm chi phí sản xuất, và đảm bảo chất lượng sản phẩm ổn định.

Dù bạn cần tạo báo cáo chi tiết phục vụ tài liệu hóa hay đánh giá nhanh các thay đổi thiết kế, giao diện kết quả của VSA cung cấp đầy đủ công cụ để bạn truyền đạt và xử lý hiệu quả các phát hiện từ phân tích chồng dung sai.

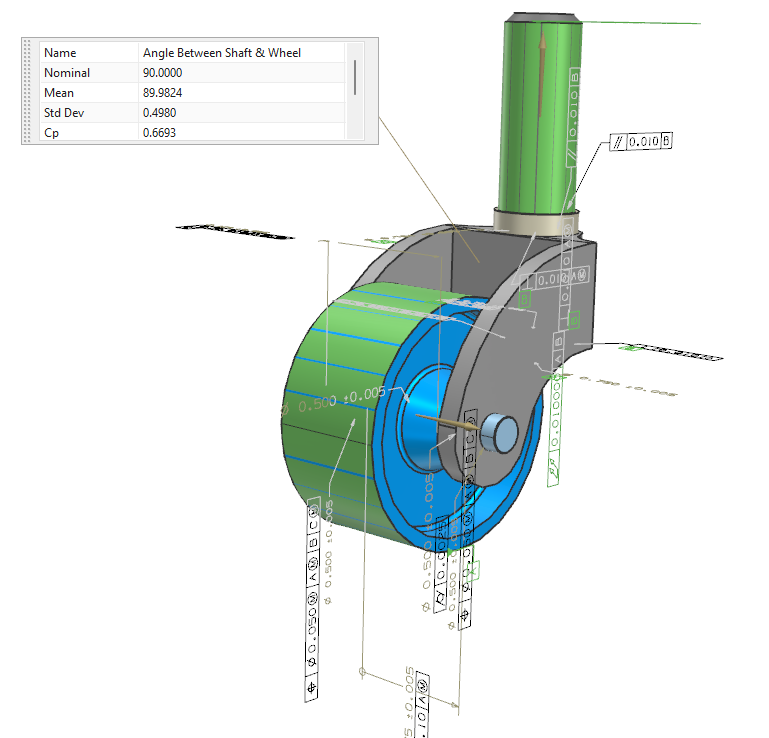

Cập nhật PMI

Trình điều hướng Variational Stackup (VSA Navigator) trong NX cung cấp một phương pháp hiệu quả để cập nhật Thông tin Sản phẩm và Sản xuất (Product and Manufacturing Information – PMI) dựa trên kết quả phân tích của bạn.

Thông qua giao diện này, bạn có thể dễ dàng chỉnh sửa các đặc tính dung sai và yêu cầu kích thước đã được xác thực thông qua quá trình phân tích sai lệch.Trình điều hướng cho phép bạn cập nhật trực tiếp các chú thích PMI trên mô hình 3D, đảm bảo tài liệu kỹ thuật phản ánh chính xác các dung sai đã được tối ưu hóa trong quá trình phân tích chồng dung sai.

Việc tích hợp liền mạch giữa VSA và PMI này giúp duy trì tính nhất quán giữa kết quả phân tích và tài liệu sản xuất, từ đó giảm thiểu nguy cơ sai sót trong quá trình chế tạo.

Nguồn: Siemens
